集成制动功能的HK系列直流伺服电机

　　这款集成制动单元的直流伺服电机，核心面向需要精准位置锁定、断电防溜的工业传动场景，在数控进给轴、垂直升降机构、精密变位机、自动化仓储堆垛设备的行走与提升单元中应用广泛。不同于普通无制动的伺服电机，该款产品将失电制动器集成在电机非输出端的尾盖内部，不需要额外加装外置制动模块，能大幅缩减设备传动端的轴向安装空间，避免外置制动带来的同轴度偏差、连接法兰额外加工的问题。

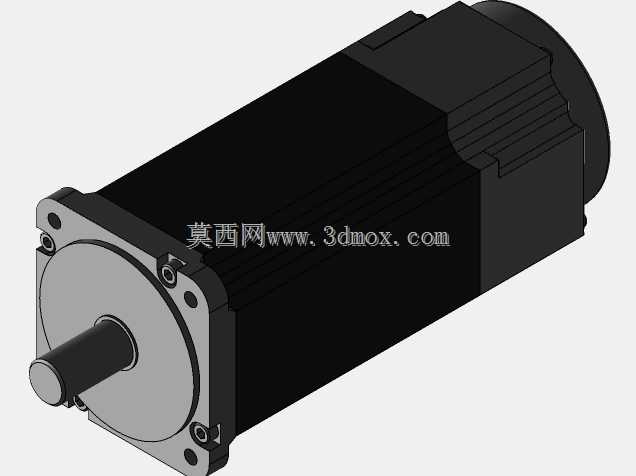

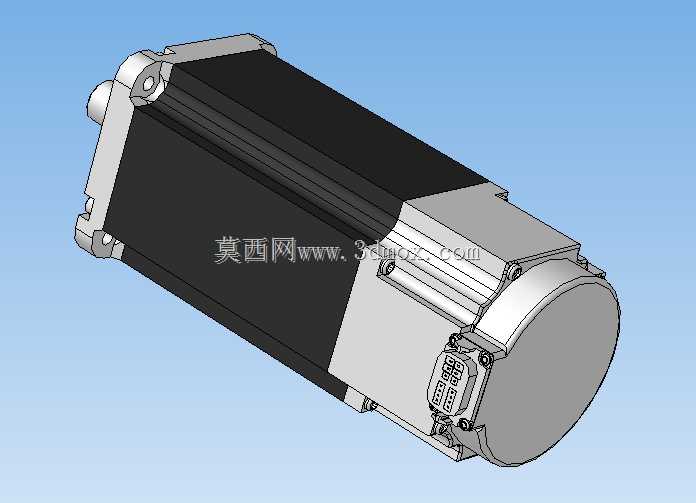

　　从结构设计逻辑来看，电机本体采用方形叠片定子外壳，外壳表面预留轴向散热筋结构，既可以提升自然对流散热的效率，也能作为安装时的定位基准面，适配卧式侧装、法兰正装等多种安装姿态。输出端采用标准凸缘法兰安装结构，输出轴为带键槽的实心轴，可直接连接联轴器、同步带轮或者行星减速箱，轴伸端的密封结构采用双唇形密封圈，能阻挡车间环境中的金属碎屑、切削液雾气进入电机内部轴承腔，延长轴承使用寿命。尾端的制动单元与电机后端盖采用一体化铸造成型的结构，制动器的供电引线与电机动力线、编码器信号线整合在同一个侧出式接线盒内，接线盒采用快插式接线端子，不需要在现场逐一焊接引线，能减少设备装配时的接线工作量，同时接线盒的防护等级满足工业车间常规使用要求，可防止粉尘侵入与飞溅水滴影响接线稳定性。

　　在功能特性层面，内置的失电制动器在电机正常通电运行时，制动线圈同步得电吸合摩擦片，不会对电机转子产生额外的运转阻力，避免制动拖滞带来的发热与扭矩损耗；当设备断电、伺服使能断开或者触发急停信号时，制动线圈瞬间失电，通过内置的蝶形弹簧压紧摩擦副，在数十毫秒内完成转子锁止，可避免垂直轴类负载因重力下滑，或者进给轴受外力扰动出现位置偏移，保障设备停机状态下的位置精度与操作安全性。电机尾部集成的高分辨率编码器，可实时反馈转子位置与转速信息，配合伺服驱动器可实现高精度的速度闭环、位置闭环控制，满足精密加工、精准点位输送的工况要求。

　　从安装边界维度考量，该电机的方形机座可适配同机座号标准伺服电机的安装尺寸，设备升级替换时不需要重新加工安装板的螺孔位置，也不需要调整传动中心高。轴向总长度因为集成了制动器，比同功率无制动的伺服电机略长，在设计设备安装腔时需要预留足够的轴向空间，同时要注意接线盒的出线方向，预留线缆弯折的最小半径，避免线缆过度弯折导致内部芯线断裂。电机安装时要保证输出轴与被驱动部件的同轴度控制在允许公差范围内，避免径向偏载导致轴承过早磨损、制动摩擦片偏磨的问题。日常运维过程中，不需要单独对制动器做额外的润滑保养，制动器的摩擦片磨损到极限行程后，可直接拆开后端盖更换摩擦片组件，不需要整体更换电机，能降低设备全生命周期的维护成本。

　　在实际选型适配时，需要结合负载的转动惯量、所需的保持扭矩、最高运行转速来匹配对应的电机规格，该款电机的制动保持扭矩与电机额定输出扭矩匹配，可满足额定负载下的断电锁止要求，如果是大惯量垂直负载场景，还需要核算制动时的惯性冲击扭矩，预留足够的安全系数，避免制动时出现打滑溜车的问题。电机的动力线与编码器线需要采用屏蔽线缆，并且与设备内的强电动力线缆分开布线，减少电磁干扰对编码器信号的影响，保障伺服运行的稳定性。
