燕尾榫加工专用45度角铣刀结构设计

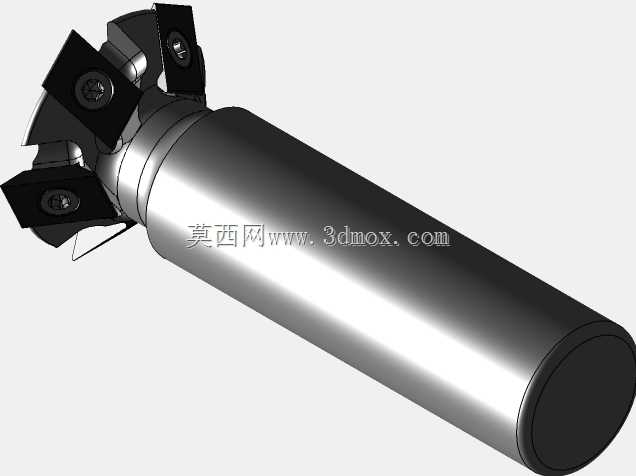

　　在机床金属切削加工场景中，燕尾榫结构是机床导轨、滑动模组、工装夹具定位部位常用的连接导向结构，这类结构的加工精度直接决定滑动副的配合间隙、运动平顺性与长期使用的耐磨寿命，常规立铣刀无法一次成型燕尾榫的45度倾斜配合面，需要多次走刀接刀，不仅加工效率低，接刀痕还会破坏配合面的平面度，后续需要大量人工修研才能满足装配要求，而这款45度角铣刀正是针对燕尾榫加工的痛点开发的专用切削刀具。从结构设计来看，这款铣刀采用直柄圆柱式夹持结构，柄部直径公差严格按照h6级精度控制，能够适配绝大多数加工中心、数控铣床的弹簧夹头刀柄、液压刀柄，装夹后径向跳动量可控制在0.005mm以内，避免切削过程中出现振纹影响加工面质量。

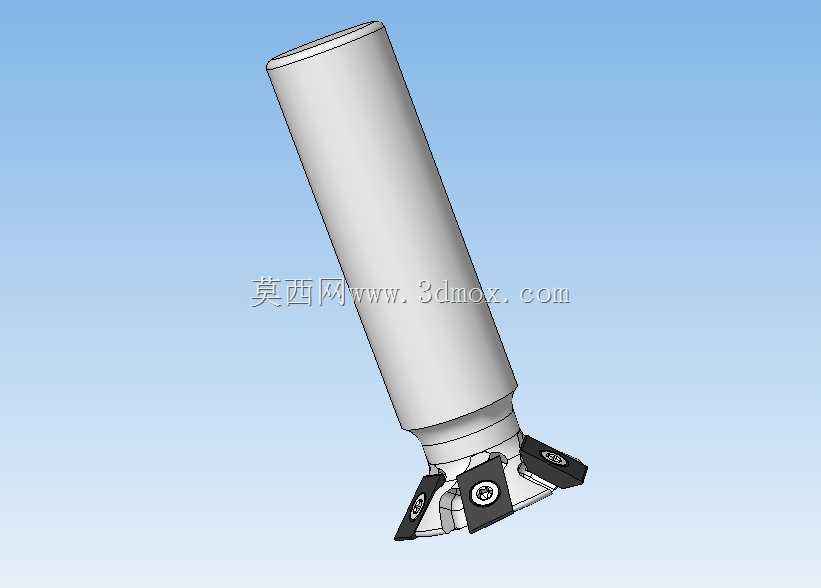

　　刀体部分采用整体硬质合金基体与可转位刀片结合的设计思路，靠近柄部的刀杆段做了等直径圆柱设计，在保证刀杆刚性的前提下尽可能缩小避让空间，加工深腔燕尾结构时不会与工件侧壁发生干涉；切削端的刀片安装座按照45度倾斜角精准布置，三个刀片沿圆周方向均匀分布，切削时每个刀片的切削负荷均匀分配，可有效降低单刃切削阻力，适合钢件、铸铁、铝合金等多种常见金属材料的燕尾榫成型加工。刀片采用带定位孔的可转位结构，通过内六角螺钉直接压紧在刀座上，刀片磨损后不需要拆下刀体，直接松开螺钉转动刀片更换新的切削刃即可继续加工，大幅减少换刀对刀的辅助时间，降低生产加工的刀具成本。刀片的切削刃口经过钝化处理，前角设计为8度，既保证刃口足够锋利降低切削抗力，

　　又能避免刃口过于脆弱出现崩刃问题，后角设计为12度，切削过程中后刀面不会与已加工表面发生摩擦，有效提升加工表面的光洁度。从安装边界来看，这款铣刀的刀杆长度根据加工深度做了分级设计，常规款的有效切削深度可覆盖20mm以内的燕尾榫加工，加长款可适配深度50mm的深腔燕尾结构，切削端的最大回转直径根据燕尾槽的宽度规格做了系列化设计，选型时只需要根据待加工燕尾的槽宽、深度匹配对应规格即可，不需要额外定制非标刀具。实际加工应用中，使用这款铣刀加工燕尾榫结构可以一次走刀成型45度倾斜配合面，不需要多次分层接刀，加工后的斜面角度误差可控制在±0.02度以内，平面度可达0.01mm，完全满足机床导轨、滑动工作台燕尾副的装配精度要求，

　　相比常规立铣刀分层铣削的加工方式，加工效率可提升3倍以上，同时避免了接刀痕带来的后续修研工作量。在刀具的动平衡设计上，刀体在加工完成后经过G2.5级动平衡校正，能够适配最高8000转每分钟的切削转速，高速切削时不会出现明显振动，既可以用于普通数控铣床的湿式切削，也能适配加工中心的高速干式切削工况。刀体的排屑槽采用大螺旋角设计，切削过程中产生的切屑可以顺着排屑槽快速排出切削区域，不会出现切屑堆积刮伤已加工表面的问题，即使加工塑性较强的铝合金材料，也能保证排屑顺畅，避免积屑瘤的产生。针对燕尾榫加工时常见的让刀问题，这款铣刀的刀芯厚度做了加厚设计，刀体的刚性比同直径的普通立铣刀提升40%以上，大进给切削时的让刀量可控制在0.01mm以内，加工出的燕尾槽尺寸一致性好，批量加工时不需要频繁调整刀补参数，能够有效降低批量零件加工的尺寸超差率。
