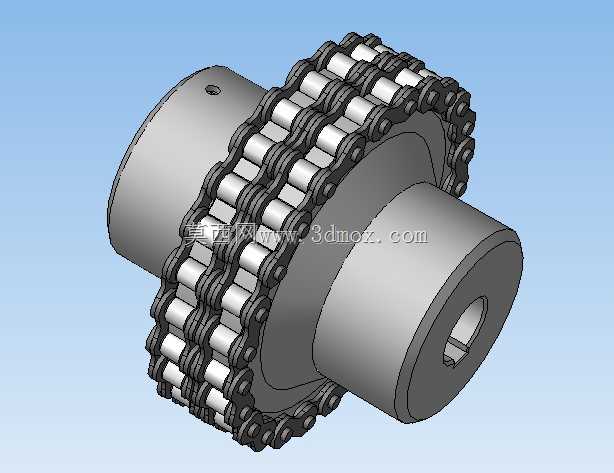

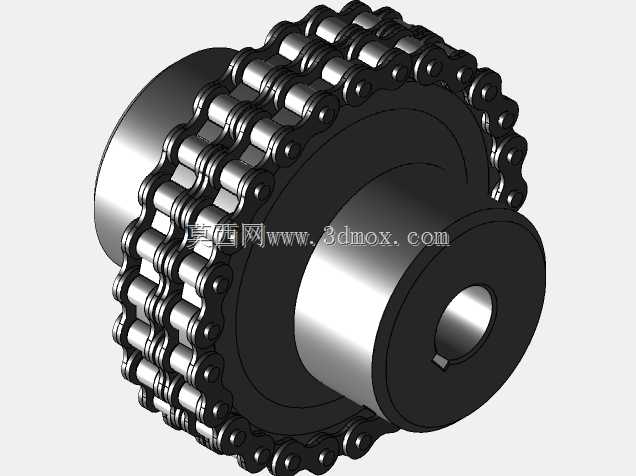

轴径50mm双排滚子刚性链条联轴器结构

　　在常规工业传动系统的轴系连接场景中，这类刚性链条联轴器的应用覆盖了大量中小扭矩传动的工位，从普通输送线的驱动端连接，到小型减速机输出轴与工作机输入轴的对接，再到部分轻工设备、农机传动段的轴系衔接，都能见到这类结构的身影。区别于弹性联轴器依靠弹性元件补偿偏移的设计逻辑，刚性链条联轴器完全依靠金属构件的啮合实现扭矩传递，没有额外的弹性缓冲环节，因此更适合传动载荷平稳、轴系对中精度有基础保障的安装场景，能在紧凑的安装空间内实现较高的扭矩传递效率。

　　从实际功能层面看，这款联轴器的核心作用是实现两根同轴线布置的传动轴之间的刚性连接，将主动轴的旋转扭矩无滞后地传递到从动轴端，同时依靠链条与链轮齿的啮合间隙，补偿安装过程中难以完全避免的微小径向、角向偏移，避免轴系因安装对位偏差产生额外的附加载荷。不同于凸缘式刚性联轴器完全依靠螺栓锁紧、对安装对中精度要求极高的特性，链条联轴器的容错空间更适配现场安装的实际条件，不需要反复调整轴系的同轴度到极高精度，就能稳定运行，同时拆装维护的流程更简便，不需要完全移动两端的设备，仅需拆卸链条的连接链节就能完成两轴的分离，大幅降低后期维护的工作量。

　　这款联轴器的设计围绕轴径50mm的适配场景展开，两端的半联轴器本体为带轮毂的链轮结构，轮毂部分加工有标准键槽，可与轴端的平键配合实现周向固定，轮毂上预留的紧定螺钉孔可在安装完成后实现轴向锁紧，避免运行过程中半联轴器出现轴向窜动。链轮部分的齿形按照配套双排滚子链条的啮合参数设计，齿廓曲线符合链条啮合的运动轨迹，保证链条滚子能顺畅嵌入齿槽，运行过程中不会出现卡滞、跳齿的问题。选用双排链条作为传动连接构件，相比单排链条结构，能在相同的链轮外径尺寸下提升近一倍的扭矩承载能力，同时双排链的受力分布更均匀，运行过程中的传动平稳性优于单排结构，能适配转速稍高的传动场景。

　　从安装边界尺寸来看，这款联轴器的整体径向尺寸受链轮外径与链条包络尺寸限制，相比同扭矩规格的弹性套柱销联轴器，径向占用空间更小，适合安装空间径向受限的设备布局场景。轴向尺寸方面，两个半联轴器对接后，链条包覆在两个链轮的外侧，整体轴向长度仅比两个半联轴器轮毂的总长度多出少量链条侧隙空间，不需要在两轴之间预留过大的安装间隙，能有效缩短整个传动段的轴向尺寸，让设备整体结构更紧凑。安装过程中仅需保证两轴的轴向偏移量控制在链条允许的补偿范围内，径向偏移量不超过链节节距的允许偏差值，角向偏移控制在1度以内，就能保证长期稳定运行，不需要额外的调整工装辅助对位，对现场安装人员的技术要求更低。

　　在结构细节设计上，两个半联轴器的链轮齿位完全对齐，安装时链条同时啮合两个半联轴器的链轮齿，扭矩通过链条的链板、滚子与链轮齿的接触实现传递，整个传力路径上的构件均为金属机加工件，没有易损的非金属元件，因此在常规工况下的使用寿命更长，不需要频繁更换缓冲元件。链轮的齿面经过硬化处理，能承受链条啮合过程中的接触应力，避免长期运行后齿面出现过度磨损导致传动间隙过大。轮毂部分的内孔按照50mm轴径的公差配合要求加工，键槽尺寸符合对应轴径的平键标准，能直接与标准轴伸端配合安装，不需要二次加工适配。日常维护过程中仅需定期在链条部位加注润滑脂，减少链条与链轮的磨损，就能长期保持稳定的传动精度，不会因为元件老化出现传动打滑、扭矩传递不足的问题。

　　这类联轴器不适合应用在存在剧烈冲击载荷、频繁正反转的传动场景，因为刚性传力的特性会将冲击载荷直接传递到两端的轴与轴承上，容易造成轴系构件的损伤，也不适合高速重载的传动工况，高速下链条的多边形效应会带来一定的振动与噪声，更适合线速度不高、载荷平稳、需要紧凑安装空间的中低速传动场景，在通用输送设备、小型包装机械、普通农机传动系统、轻工生产线的驱动段都能发挥稳定的传动作用。建模过程中严格按照链条与链轮的啮合参数构建齿形与链节结构，还原了实际零件的装配关系，每个链节的铰接间隙、链轮齿的啮合间隙都按照实际装配公差设置，能直接用于装配干涉检查、安装空间模拟，也可作为设备选型阶段的三维布局参考，帮助设计人员提前确认传动段的安装尺寸边界，避免后期生产装配时出现空间干涉、尺寸不匹配的问题。
