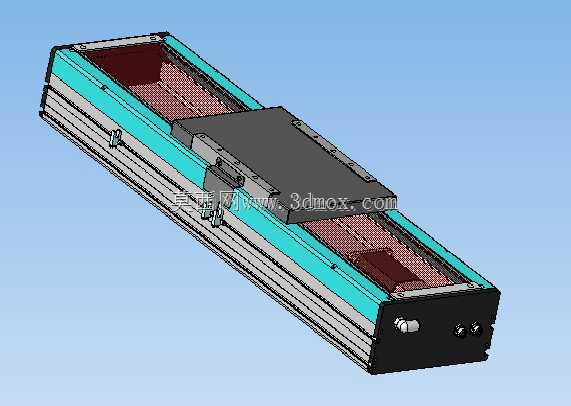

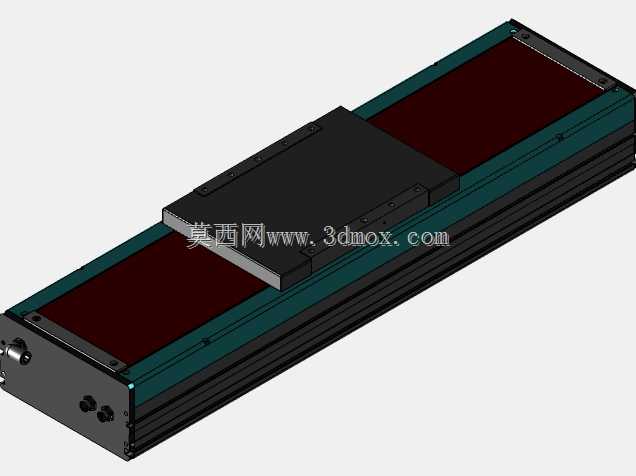

带750W伺服250mm行程线性执行机构

　　这款线性执行机构在3C电子装配、光伏组件叠层、小型零件精密分拣等自动化产线场景中适配性极强，核心承担高精度直线往复位移输出的功能，可直接作为单轴运动单元搭载末端执行器完成点位搬运、压装对位、轨迹涂覆等作业，也可多轴组合搭建直角坐标运动体系，适配不同工位的运动需求。从结构设计逻辑来看，整体采用全封闭铝型材基座作为承载主体，型材本身的槽道结构既可以作为内部导轨的安装基准，也能兼顾整机的轻量化与刚性平衡，封闭的外罩结构可以阻挡车间环境中的粉尘、切削碎屑进入传动腔，延长内部传动组件的维护周期，适配多数普通工业车间的使用环境，无需额外加装复杂的防护外罩。驱动端搭载的750W伺服电机采用直连安装方式，省去了额外的同步轮传动环节，

　　既减少了传动背隙的来源，也压缩了整机的轴向安装尺寸，电机输出端通过联轴器直接连接滚珠丝杠，将伺服的旋转运动转化为滑台的直线运动，传动效率相比同步带结构更高，动态响应速度更快，可满足频繁启停、快速换向的作业工况。250mm的有效行程是经过多场景适配选定的常用规格，既可以覆盖多数小型工位的位移需求，也不会因为行程过长导致丝杠悬伸量过大影响高速运行的稳定性，滑台的运动平面与基座安装面的平行度在设计阶段就通过加工基准统一做了公差约束，安装时无需反复调校基准面，直接通过基座两侧的安装槽位锁付即可完成固定。滑台部分采用一体化滑块设计，滑块上预留了标准化的螺纹安装孔阵，可直接适配不同规格的气动夹爪、视觉相机、压装头等末端执行件，

　　无需额外加工过渡连接板，减少设计人员的二次改造成本。内部的导轨采用双列滚珠直线导轨副，对称布置在丝杠两侧，可同时承受径向、反径向与侧向的负载，偏载工况下的运行稳定性优于单导轨结构，即使滑台搭载的末端负载存在一定偏心，也能保证运动过程的平顺性，不会出现卡顿、爬行的问题。两端的限位结构采用硬限位加传感器触发的双重设计，滑台运行到行程端点时，首先触发传感器完成软减速停机，即使传感器出现信号异常，端部的硬限位胶块也能吸收滑台的冲击动能，避免刚性碰撞损坏丝杠或导轨结构。端部的出线端采用标准化的航空插头接口，动力线与编码器线集成在同一插头上，现场布线时可快速完成接线，减少接线出错的概率，插头本身的防护等级可满足常规车间的使用要求，

　　不会因为少量溅水、积尘出现接触不良的问题。从安装边界来看，整机的宽度、高度尺寸都做了紧凑化处理，横向占用空间远小于同负载规格的皮带滑台，在排布多轴组合结构时，可以有效缩小整机的设备占地空间，适配设备紧凑化的设计趋势。设计过程中对所有运动部件的干涉情况做了全行程校验，滑台在全行程运动过程中，与外罩、端盖、电机安装座都不存在运动干涉，装配时无需额外做配磨调整，所有零件都可实现互换装配，降低后期的备件更换成本。润滑通道在设计时直接预留在滑块与丝杠螺母上，日常维护时可直接通过注油嘴完成润滑脂加注，无需拆开外罩，大幅降低日常维护的工作量。
