带交叉滚轮的双行程直线导轨结构

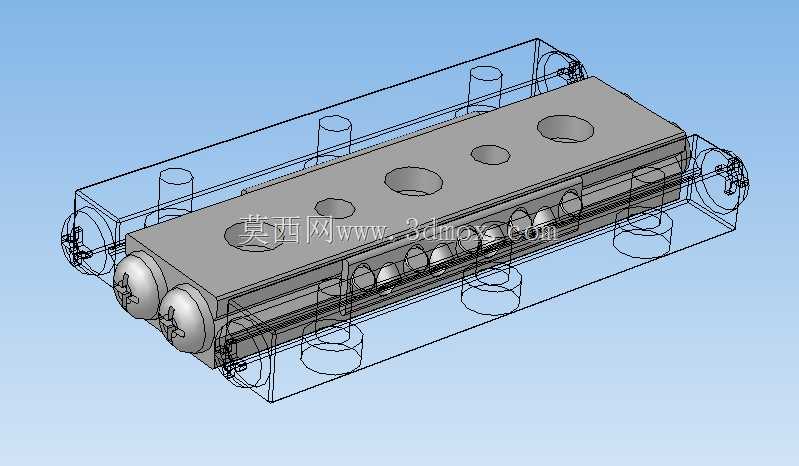

　　在精密滑台、检测工位、小型自动化模组的设计选型中，直线导向部件的刚性、行程适配性一直是结构工程师重点考量的指标，常规滚珠直线导轨在小安装空间、短行程高频往复的工况下，往往存在预压调整难度大、侧向承载余量不足的问题，而交叉滚轮式直线导轨恰好能填补这类场景的应用空白。这款交叉滚轮直线导轨采用滚柱交叉排布的承载结构，相邻滚轮的轴线呈90度垂直交错布置，单组滑块可同时承受来自垂直方向、水平侧向、倾覆力矩三个维度的载荷，相比同尺寸规格的滚珠导轨，其接触形式为线接触，额定动载荷能提升40%以上，在频繁启停、往复换向的工位上，滚动体的受力分布更均匀，不会出现滚珠点接触带来的局部应力集中问题，长期运行的精度保持性更优。从结构设计逻辑来看，

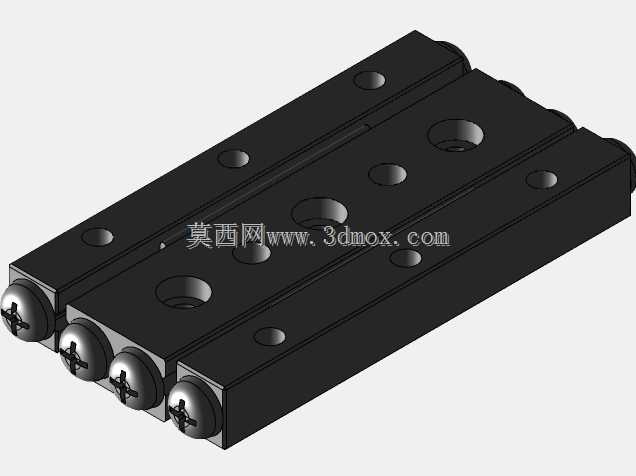

　　这款导轨的滑块主体采用一体化铣削成型，安装基面预留了多组沉头安装孔，孔位间距按照通用模组的安装标准排布，可直接适配市面多数小型滑台的安装孔系，不需要额外加工转接板；导轨的滚道面经过精磨处理，表面粗糙度控制在Ra0.8以内，滚轮与滚道的配合预压可通过端部的偏心调节螺钉进行微调，工程师在装配时可根据实际工况的负载、阻尼要求，调整预压量来平衡运行顺滑度与刚性，避免过盈量过大导致的运行卡顿，或是间隙过大带来的反向回程误差。在安装边界方面，这款导轨的滑块本体宽度、高度尺寸紧凑，适配2mm与45mm两种行程规格，其中2mm行程版本可用于精密微调工位，比如光学检测镜头的焦距调整、点胶头的微位移补偿，这类场景对导向精度要求高，

　　负载小但需要极低的运行阻尼；45mm行程版本可用于小型物料的移栽、工装夹具的换位，这类场景需要一定的侧向承载能力，可承受工位上工装、小型工件的偏载力矩。导轨的两端设置了限位挡块结构，可防止滑块在超程运行时脱出滚道，滚轮的保持架采用耐磨工程塑料材质，在高速往复运行时能降低滚动体之间的碰撞噪音，同时避免金属保持架长期运行产生的磨屑污染洁净工位环境。在实际设备集成过程中，这类交叉滚轮导轨不需要复杂的安装基准校准，只要保证两根平行导轨（单导轨滑块结构可直接单根使用）的安装基面平面度在0.02mm以内，拧紧安装螺钉后即可达到出厂预设的运行精度，相比需要逐段校准平行度的传统滚珠导轨，能大幅缩短设备的装配调试周期。针对半导体检测、

　　小型医疗设备这类对运行平稳性要求高的场景，这款导轨的滚动体采用高精度分级筛选，同一组滑块内的滚轮直径差控制在0.001mm以内，运行时的摩擦波动量极小，不会出现低速爬行现象，可配合微型伺服电机、直线音圈电机实现微米级的进给定位。从维护角度来看，导轨的滑块侧面预留了润滑脂注油孔，可定期补充润滑脂来降低滚轮与滚道的磨损，不需要复杂的密封维护结构，在常规工业环境下的免维护运行周期可达数千小时，适合在紧凑型自动化设备内部空间狭小、不便频繁维护的位置安装使用。
