15mm与50mm管径交叉管道固定抱箍支架

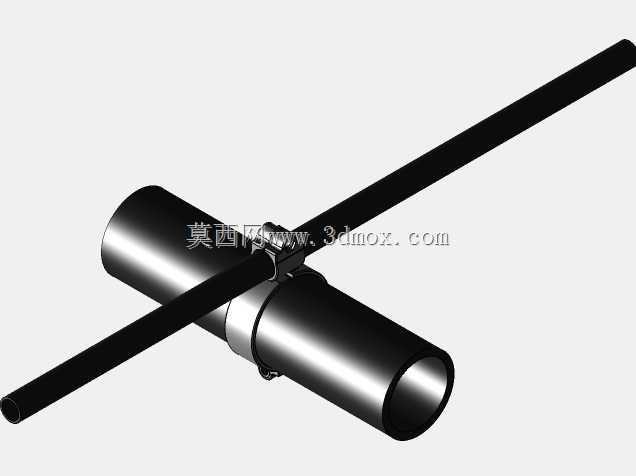

　　在民用给排水、化工管路布设、温室大棚骨架搭建、户外设备管线排布等诸多现场施工场景里，经常会遇到两根不同管径管道呈垂直交叉状态需要固定的工况，常规的单管抱箍只能实现单根管道与安装基面的固定，无法同时完成交叉状态下两根管道的相对位置锁定，若采用两个单管抱箍分别固定再做拼接，不仅安装工序繁琐，还容易因为两个抱箍的安装公差导致两根管道的同轴度、垂直交叉角度出现偏差，长期受管路振动、温度形变影响时，拼接位置容易出现松动移位，甚至引发管路接口渗漏、结构失稳的问题。这款交叉固定管支架就是针对这类交叉管路固定需求开发的一体式结构件，可同时适配外径50mm与15mm的两根垂直交叉管道，无需额外拼接配件，单次安装即可完成两根管道的相对位置固定，

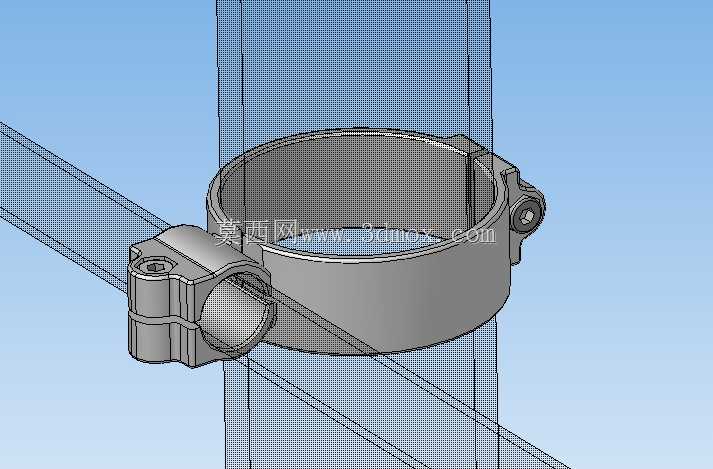

　　同时能将交叉后的管路整体与安装基面（如钢结构立柱、墙面龙骨、设备框架型材）完成刚性连接。从结构设计逻辑来看，这款支架采用了两个轴线空间垂直的环形抱箍腔体一体化铸造成型的结构，大直径抱箍腔体适配50mm外径管道，小直径抱箍腔体适配15mm外径管道，两个腔体的连接位置做了加厚的加强筋过渡，避免两个方向的管路载荷在连接位置产生应力集中。两个抱箍均采用对开式快装结构，每个抱箍的开合侧都设置了内六角螺栓锁紧位，安装时不需要将管道从端部穿入抱箍，可直接在管路的任意中间位置卡入抱箍腔体后锁紧螺栓，大幅降低了现场改造类项目的施工难度，尤其是针对已经布设完成的管路加装固定点的场景，这种对开结构的适配性远优于整体式环形管夹。在安装边界尺寸上，

　　大抱箍的锁紧螺栓轴线与小抱箍的锁紧螺栓轴线呈空间90度分布，两个螺栓的操作空间都做了沉台避让设计，使用常规内六角扳手即可完成锁紧操作，不需要特殊定制工具；大抱箍的外侧端面与安装基面贴合的位置做了平面度处理，可直接通过抱箍自身的锁紧力卡持在钢结构立柱上，也可额外加装焊接片、膨胀螺栓孔位实现与混凝土基面、木质龙骨的固定。从实际使用的载荷表现来看，一体式铸造的结构相比拼接式管夹，抗侧向扭转的能力提升40%以上，当管路存在流体脉动、风载振动或者温度形变带来的轴向窜动时，两个抱箍腔体之间的刚性连接可以将载荷均匀分散到两根管道以及安装基面上，避免局部应力过大导致的支架断裂或者管道变形。在细节设计上，抱箍与管道接触的内壁做了细微的防滑纹路处理，

　　不需要额外加装橡胶垫层即可实现足够的抱紧摩擦力，若应用在有防腐需求或者减震需求的场景，也可在抱箍内壁粘贴对应厚度的橡胶垫，不会影响抱箍的锁紧行程；螺栓锁紧位的下方设置了防脱挡边，即便螺栓没有完全锁紧，也不会从支架上脱落，避免高空作业时零件坠落的安全隐患。这类交叉管支架的应用场景非常广泛，除了常规的流体管路固定，还可用于温室大棚的交叉钢管骨架固定、户外广告牌的框架管材连接、脚手架的临时交叉点位加固、电气穿线管与主输送管道的交叉固定等场景，相比传统的铁丝绑扎、焊接固定方式，这种可拆卸式的抱箍支架不会破坏管道表面的防腐层，安装后可重复拆卸调整位置，后期管路维护改造时不需要破坏性拆除，大幅降低了全生命周期的使用成本。在建模过程中，结构设计人员重点校核了两个抱箍腔体的同轴度、连接位置的应力分布、螺栓锁紧的行程范围，确保两个规格的管道卡入后，抱箍的贴合面能均匀包裹管道外壁，避免局部点接触导致的管道压痕或者抱紧力不足的问题；同时针对安装时的扳手操作空间做了运动仿真验证，确保在狭窄的安装空间内，常规内六角扳手可以完成360度旋转锁紧，不会出现扳手与支架本体或者管道干涉的情况。
