多规格管道交叉连接紧固固定支架结构

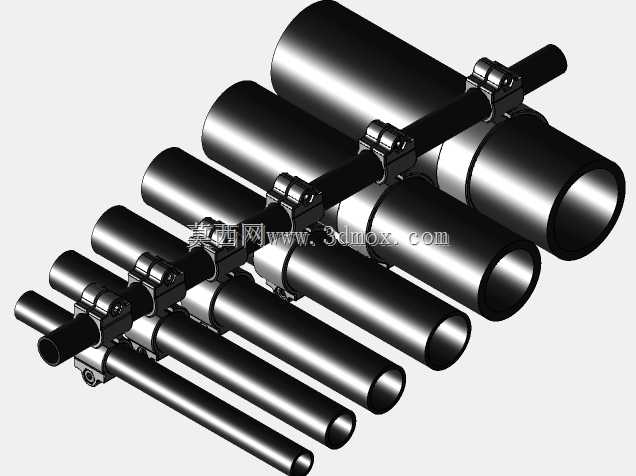

　　在化工流体输送、建筑给排水、车间压缩空气管网、液压泵站管路排布等多类工程场景中，不同走向的管道交叉布设是管路安装时无法避开的典型工况，若直接采用焊接搭焊的方式固定交叉管道，不仅后期管路维护拆改难度极大，焊接产生的热应力还会改变管道局部金相组织，提升管路长期运行的泄漏风险，这类交叉固定管支架正是为解决该类现场安装痛点设计的专用紧固构件。该支架采用双侧抱箍式卡接结构，可同时卡持垂直交叉布设的两根管道，其中垂直走向的主管道适配管径覆盖15mm至50mm区间，水平走向的支管可根据现场排布需求匹配对应规格的卡箍组件，整套构件无需在管道表面焊接任何预固定件，仅通过螺栓锁紧抱箍的开合端即可完成安装，不会对管道母材造成任何损伤，

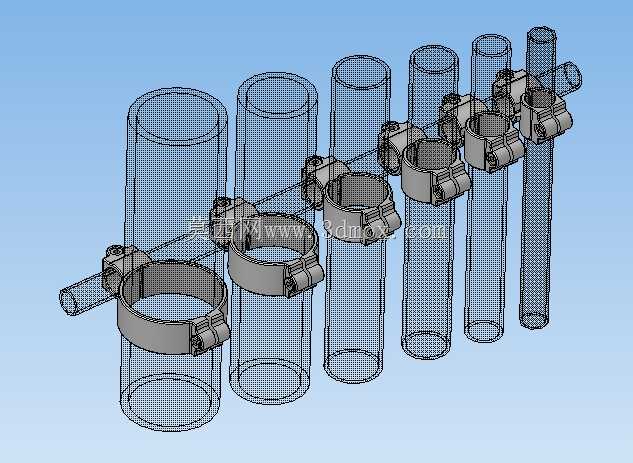

　　也不会破坏管道表面的防腐镀层。从结构设计逻辑来看，该支架的两个抱箍采用一体化铸造成型的连接基座实现刚性衔接，连接基座的接触面做了加厚处理，可承受管道运行过程中产生的径向振动与轴向窜动载荷，避免长期运行后支架出现松脱移位的问题；抱箍内侧预留了1mm的弹性垫层安装槽，现场安装时可根据管道材质选配橡胶或聚四氟乙烯垫层，既可以增大抱箍与管道表面的摩擦力提升紧固可靠性，也能避免金属抱箍直接卡持塑料、薄壁不锈钢等材质管道时造成管壁压伤。安装边界方面，该支架的安装空间占用远小于传统的焊接式管道固定架，单组支架在交叉点处的径向突出尺寸不超过所卡持管道外径的30%，在密集排布的管网中安装时不会与相邻管道产生干涉，

　　尤其适合车间内部紧凑排布的压缩空气管路、设备周边的液压管路等空间受限场景使用；抱箍的锁紧螺栓采用标准外六角结构，现场安装时仅需普通扳手即可完成锁紧操作，无需配备专用安装工具，后期管路调整时只需松开螺栓即可调整支架位置或者拆卸支架，可重复利用率远高于一次性焊接固定件。在实际工况适配性上，该支架可根据使用环境选用不同材质，普通室内给排水、压缩空气场景可选用镀锌碳钢材质降低采购成本，化工腐蚀环境可选用304或316不锈钢材质提升耐蚀性能，针对有绝缘要求的管路场景还可选用全尼龙材质的支架版本，避免不同材质管道之间产生电化学腐蚀。不同于单管固定支架仅能实现单根管道的点位固定，该交叉支架可在两根管道的交叉点位同时实现双向固定，

　　省去了交叉点处额外设置管道支撑的工序，可有效降低管路安装的材料成本与施工工时，在模块化管路预制场景中，可提前将支架预装在预制管段的交叉点位，现场吊装拼接后直接锁紧螺栓即可完成管路固定，大幅提升模块化管路的现场安装效率。结构细节上，抱箍的开合端做了翻边强化处理，避免螺栓锁紧时抱箍端部出现应力集中导致的开裂问题，连接基座与抱箍的过渡位置做了圆弧倒角处理，不存在尖锐的加工棱角，可避免现场安装时划伤施工人员，也能避免尖锐棱角划破管道表面的保温层。针对不同的管道交叉角度，该支架的连接基座预留了角度调节余量，并非仅能适配90度垂直交叉的管路，在一定角度范围内的斜向交叉管道也可通过调整抱箍的锁紧角度实现可靠固定，适配现场复杂的管路排布需求。在管路长期运行过程中，管道内流体流动产生的振动会持续作用在固定点位，该支架的刚性连接结构可将交叉点位的振动载荷均匀分散到两根管道上，避免单根管道的固定点位长期承受交变载荷出现疲劳损坏，有效提升管网整体的运行稳定性。
