三菱NF100-SVFU 2P塑壳断路器结构

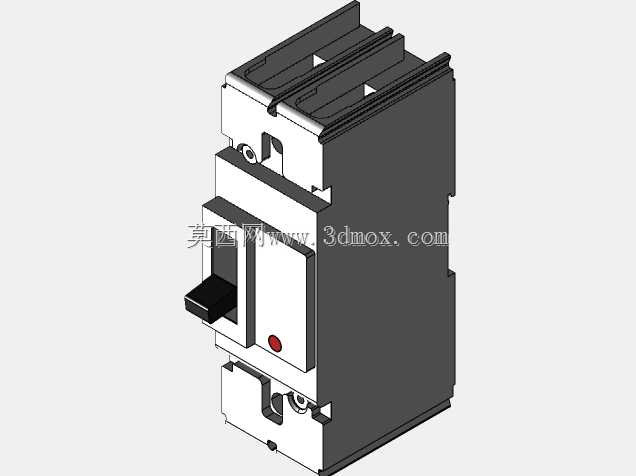

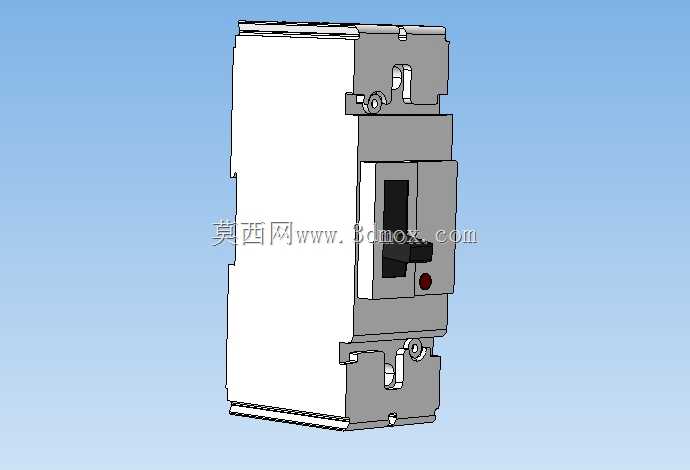

　　这款1P+N规格的塑壳断路器，主要面向低压终端配电场景设计，常见于工业控制柜、楼宇配电竖井、小型设备进线端等位置，承担线路过载、短路故障的分断保护功能，同时可作为线路的手动隔离开关使用，在日常运维中可通过操作手柄实现回路的通断控制，避免带载操作下端设备引发的安全隐患。从结构设计来看，模型完整还原了产品的模块化布局，主体外壳采用阻燃热固性塑料压制成型，将触头系统、灭弧室、操作机构、脱扣器全部封闭在壳体内部，仅外露操作手柄、状态指示红点、进出线接线端子，既可以避免外界粉尘、水汽侵入内部机构，也能防止分断故障电流时电弧外溢伤及操作人员。操作机构采用四连杆速通速断结构，不管手动操作手柄的速度快慢，触头的闭合、分断速度都由机构弹簧力决定，

　　不会因为操作人员手柄推动速度慢导致触头拉弧时间过长，有效延长触头使用寿命。1P+N的极数布局下，相线极配备完整的热磁脱扣单元，中性极仅随相线极同步分合，不设置脱扣保护，这种设计既满足单相回路的分断要求，也能缩小产品整体宽度，节省柜内安装空间。从安装边界来看，模型还原了标准35mm导轨安装的卡扣结构，背部的弹性卡扣可直接卡装在DIN导轨上，无需额外打孔固定，进出线端子采用螺钉压紧式结构，适配10-25平方毫米的铜芯导线，接线时导线剥头长度控制在12毫米左右即可完全插入端子腔，拧紧螺钉后可保证足够的接触压力，避免大电流工况下端子发热。灭弧室采用栅片式结构，多片铁质栅片平行布置在触头分断位置的下方，当分断短路电流产生电弧时，

　　电动力会将电弧快速拉入栅片间隙，将长电弧切割成多段短电弧，利用栅片的冷却效应快速熄灭电弧，将分断过程中的过电压控制在设备耐受范围内，避免击穿下端的敏感用电设备。热脱扣单元采用双金属片结构，当线路出现长时间过载时，双金属片受热弯曲推动脱扣机构动作，分断电路，反时限特性可匹配导线的载流量曲线，避免线路过载过热引发绝缘老化；磁脱扣单元采用电磁衔铁结构，当线路出现短路大电流时，衔铁瞬间吸合触发脱扣机构，分断时间可控制在0.1秒以内，快速切断故障电流。外壳侧面预留了辅助触点安装槽位，可根据使用需求加装辅助报警触点，远程反馈断路器的分合状态、故障脱扣状态，适配智能化配电系统的信号采集需求。操作手柄的三个位置分别对应合闸、分闸、脱扣三种状态，

　　当断路器因故障自动脱扣时，手柄会停在中间位置，运维人员排查故障后，需要先将手柄向下扳到底完成机构复位，才能向上推闸完成合闸，这种防误操作设计可避免故障未排除时强行合闸引发的二次事故。模型还原的产品外形棱角做了圆弧过渡处理，既可以避免安装过程中划伤操作人员手部，也能减少壳体应力集中点，提升外壳的抗冲击强度，正面的状态指示红点在合闸时被手柄遮挡，分闸或脱扣时外露，可直观判断断路器的工作状态，无需额外测量即可确认回路是否带电。
