三菱NF50-SVFU三极塑壳断路器结构设计

项目分类:配电柜 发布时间:2023-07-08 ID:696536

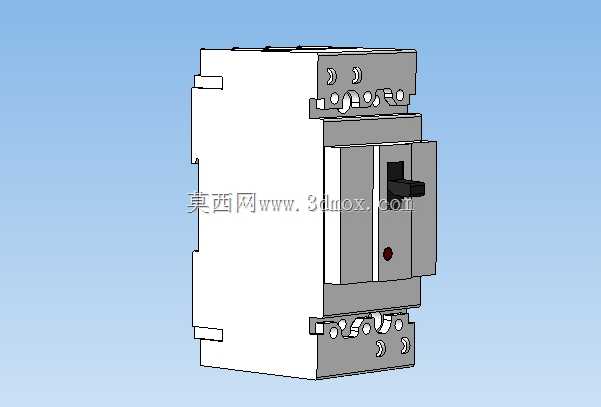

  • 三菱NF50-SVFU三极塑壳断路器结构设计

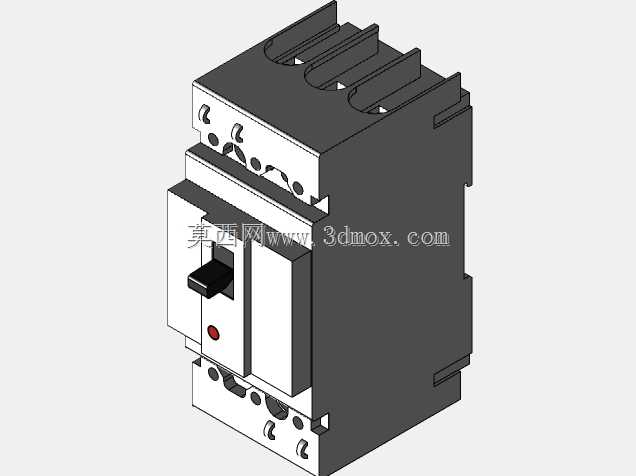

  • 三菱NF50-SVFU三极塑壳断路器结构设计

  这款三极塑壳断路器主要面向低压配电系统的终端与分支回路保护场景,在工业厂房配电、机床设备电控、商用建筑供电回路中都有广泛应用,核心作用是在回路出现过载、短路故障时快速切断电路,避免故障范围扩大,保护后端用电设备与线路安全,同时也可作为回路的手动分合开关使用,满足日常检修断电的操作需求。从结构设计来看,这款产品采用模块化塑壳主体结构,外壳采用高强度阻燃工程塑料模压成型,既能够保证内部带电部件的绝缘防护,也能在分断短路电流时承受内部电弧的冲击,避免壳体破裂引发安全隐患。三极接线端分别对应三相交流回路的三个相线,上下接线端均设置了带压线板的接线端子结构,能够适配不同线径的铜芯导线接入,接线时无需额外加工线鼻子,

  直接将剥除绝缘层的导线插入端子腔后拧紧压线螺丝即可,压线板的弧形接触面能够均匀压紧导线,避免长期运行后导线松动发热。操作手柄设置在壳体正面中部,采用凸起式防滑结构,手柄的三个位置分别对应合闸、分闸、脱扣三种状态,当回路因故障脱扣时,手柄会停留在中间位置,运维人员排查故障复位时,需要先将手柄扳至分闸位置完成脱扣扣接,才能再次合闸送电,这种防误操作设计能够避免故障未排除时强行合闸引发的二次事故。壳体正面的红色指示件对应脱扣状态显示,无需打开柜门即可直观判断断路器是否处于故障脱扣状态,降低运维排查的工作量。在安装边界设计上,这款断路器采用标准导轨安装结构,背部设置了适配35mm标准DIN导轨的卡扣结构,

  安装时只需将断路器背部卡扣对准导轨上沿按压即可卡入固定,拆卸时用螺丝刀撬动卡扣解锁即可取下,无需额外打孔安装固定螺丝,能够适配市面上绝大多数标准低压配电柜、电控箱的安装梁尺寸。产品的外形尺寸经过紧凑化设计,三极结构的宽度控制在标准模数范围内,多台断路器并排安装时不会出现空间干涉,相邻断路器的操作手柄之间预留了足够的操作间隙,戴绝缘手套操作时也不会误碰相邻回路的开关。内部结构设计上,灭弧室采用多栅片灭弧结构,当触头分断产生电弧时,电弧会被栅片切割成多段短弧,快速冷却熄灭,有效提升短路分断能力,同时灭弧室的排气通道朝向壳体下方,能够避免分断时的电弧喷向正面操作区域,保障操作安全。脱扣器采用热磁式脱扣结构,热脱扣元件用于回路过载保护,

  当回路电流长时间超过额定值时,双金属片受热弯曲触发脱扣机构,动作特性符合低压电器的反时限保护要求;磁脱扣元件用于短路保护,当回路出现短路大电流时,电磁机构瞬间吸合触发脱扣,动作时间控制在毫秒级,能够快速切断短路故障电流。触头系统采用银合金触头材料,具备良好的导电性与抗电弧烧蚀性能,能够保证长期分合操作后的触头接触可靠性,减少接触电阻发热问题。在实际选型应用中,这款额定电流50A的三极断路器,适配10-16平方的铜芯导线,可作为15kW以内三相异步电机的主回路开关,或者作为配电柜内三相馈线回路的保护开关,安装时需要注意进出线方向,上端接电源进线、下端接负载出线,接线完成后需要手动分合数次检查机构动作是否顺畅,同时测试脱扣按钮功能是否正常,确保故障时能够可靠动作。建模过程中需要重点关注各部件的装配间隙,比如操作手柄与壳体面板的间隙、触头分合的行程距离、脱扣机构的动作行程参数,这些尺寸直接影响产品的实际装配可行性与动作可靠性,不能仅做外观曲面的还原,需要还原内部机构的运动逻辑,确保模型能够用于虚拟装配验证、安装干涉检查等工程场景。
