双行程交叉滚轮式线性导轨结构

项目分类:通用机械零部件 发布时间:2023-07-08 ID:696533
  • 双行程交叉滚轮式线性导轨结构
  • 双行程交叉滚轮式线性导轨结构

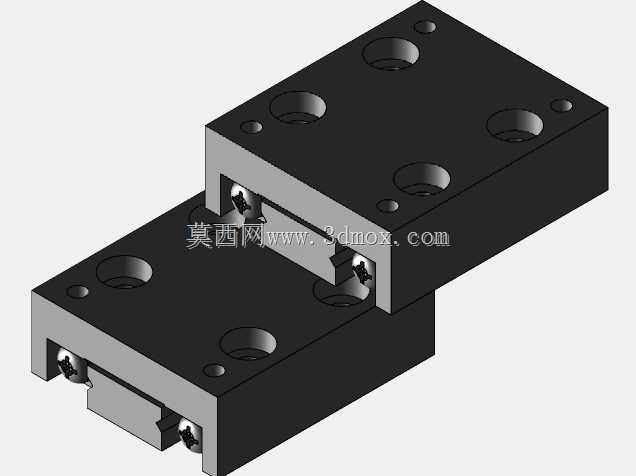

  在精密传动场景里,这类交叉滚轮线性导轨的应用覆盖了从微型检测设备滑台、小型工装进给模组到精密装配工位位移单元的多个领域,区别于传统滚珠导轨的点接触受力形式,交叉滚轮结构采用线接触承载逻辑,在同等安装截面下能承受更大的倾覆力矩与径向载荷,同时保持极低的运行阻尼,适合需要频繁短行程往复、定位精度要求高的工位使用。本次呈现的两款导轨分别对应2mm与30mm行程规格,适配不同的位移需求,其中2mm行程款多用于精密微调场景,比如光学检测镜头的焦距微调、探针测试工位的微进给动作,30mm行程款则可承担小型工装的快换位、工件避让等短距离移动需求。从结构设计逻辑来看,导轨主体采用一体化滑块与轨道配合的形式,

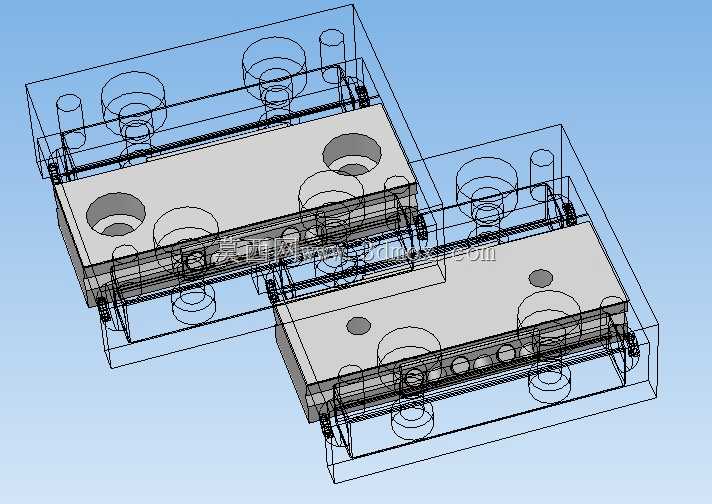

  滚轮以交叉排列的方式嵌装在滑块与轨道的滚道之间,相邻滚轮的轴线呈90度交叉布置,可同时承受来自垂直方向、水平横向以及倾覆方向的复合载荷,无需额外加装辅助导向块就能保证运行稳定性。滑块上预留的多个沉头安装孔,按照通用工装安装孔距标准排布,可直接通过内六角螺丝固定在移动工装板上,轨道两端的限位结构与滑块上的限位凸台配合,能在行程极限位置实现硬限位,避免滑块脱出轨道,同时滚轮保持架的结构设计可保证滚轮在往复运动中不会出现偏斜、卡滞,长期运行下的磨损量远低于滑动摩擦式导轨。从安装边界来看,两款导轨的安装基面平面度要求控制在0.02mm以内,安装时需先将轨道基面的毛刺清理干净,采用对角拧紧的方式固定轨道螺丝,避免轨道安装应力导致的运行卡顿;

  滑块与移动部件连接时,需保证移动部件的安装面与轨道基面平行,平行度误差不超过0.015mm/100mm,否则会加剧滚轮局部磨损,缩短导轨使用寿命。在实际选型应用中,这类交叉滚轮导轨不需要复杂的润滑管路,仅需在初次装配时在滚道内涂抹少量低温润滑脂,就能满足长期运行的润滑需求,相比滚珠导轨更适合在洁净度要求较高的车间环境使用,不会出现润滑脂泄漏污染工件的问题。同时导轨的整体结构紧凑,截面高度较低,可有效降低设备整体的安装高度,在空间受限的小型自动化设备内部,这类导轨的适配性远高于同载荷等级的滚珠导轨。在三维建模过程中,这类导轨的建模重点在于滚道型面的拟合与滚轮交叉排列的间隙匹配,滚道的圆弧半径需与滚轮外径保持合理的配合间隙,

  间隙过大会导致运行晃动、定位精度下降,间隙过小则会增大运行阻力,甚至出现卡滞;滚轮保持架的槽位尺寸需与滚轮的轴径匹配,保证滚轮可自由转动同时不会出现轴向窜动。两款导轨的安装孔位采用同系列通用排布,可在同一安装基面上直接替换不同行程的型号,无需重新加工安装孔,大幅降低设备改型的加工成本。在实际工况测试中,这类交叉滚轮导轨在额定载荷下的运行重复定位精度可控制在微米级,完全满足精密装配、检测类设备的精度要求,同时其抗冲击性能优于同规格的滚珠导轨,在存在小幅振动的工位上也能保持稳定的运行状态。
