轴用d10-d12规格弹性膜片联轴结构

　　在精密传动、伺服进给、小型自动化输送这类对两轴对中偏差容忍度有要求的场景里，弹性膜片联轴器的应用占比一直不低，这次建模的d10-d12轴孔规格款，就是专门适配小功率、小轴径传动链路的连接件，日常在桌面级自动化设备、小型检测仪器、精密送料机构里经常能见到同结构产品的身影。从实际使用的角度说，这类联轴器核心要解决的问题，是补偿主动轴与从动轴安装时产生的轴向、径向与角向偏差，避免刚性连接下因为对中误差带来的轴承额外负载、轴系振动甚至断轴问题，相比传统的刚性联轴器，膜片结构依靠金属膜片的弹性形变来吸收偏差，不需要额外添加润滑结构，运行过程中没有相对滑动摩擦，长期使用的维护成本极低，也不会出现橡胶弹性件老化、蠕变的问题，适合在恒温洁净、

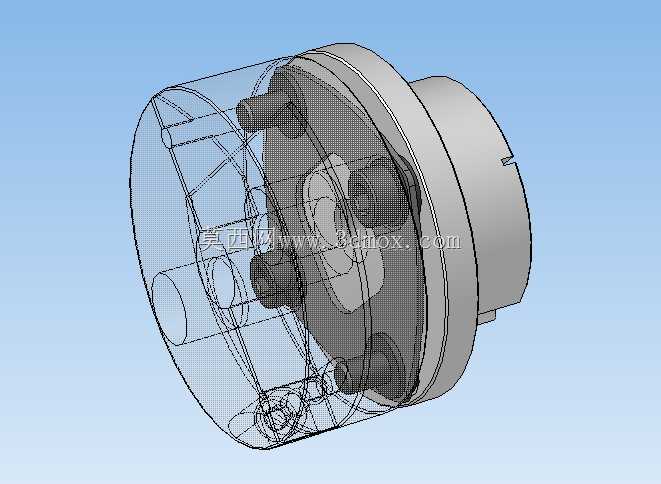

　　长期连续运行的工况下使用。做这个结构建模的时候，最先敲定的是两端轴孔的适配尺寸，主动端适配d10mm轴径、从动端适配d12mm轴径，轴孔的配合公差按照常用的过渡配合区间设定，配套的紧定螺钉孔位按照标准排布，保证安装时锁紧力均匀，不会出现轴面压痕不均导致的传动打滑问题。膜片组的结构设计参考了常用的叠片式金属膜片方案，膜片通过圆周均布的螺栓分别与两端的半联轴器固定，螺栓的排布位置避开了轴孔的安装空间，同时保证膜片受力时的形变区域均匀，不会出现局部应力集中导致的膜片过早疲劳断裂。半联轴器的主体外形做了轻量化的结构优化，轮毂部分的厚度按照传递额定扭矩的强度要求核算，在保证安装刚度的前提下尽可能缩减整体径向尺寸，

　　避免在紧凑安装空间里和周边的机架、护板产生干涉。从安装边界的尺寸来看，这款联轴器的整体轴向长度控制在小规格传动件的常用区间内，最大外圆直径适配小轴径传动的空间要求，安装时不需要额外扩宽轴端的预留空间，两端轴孔的插入深度按照对应轴径的标准锁紧长度设计，保证轴插入后有足够的接触面积传递扭矩，不会出现轴端悬臂过长带来的振动问题。建模过程中特意把半联轴器的安装基准面、膜片贴合面的形位公差要求在结构里做了隐含体现，比如膜片与半联轴器的贴合面做了平面度的结构预留，避免安装时膜片出现翘曲，导致运转时产生附加的交变应力；紧定螺钉的孔位做了沉台设计，保证螺钉锁紧后端面不超出半联轴器的外圆面，避免高速运转时产生风阻或者剐蹭周边部件。实际选型使用的时候，

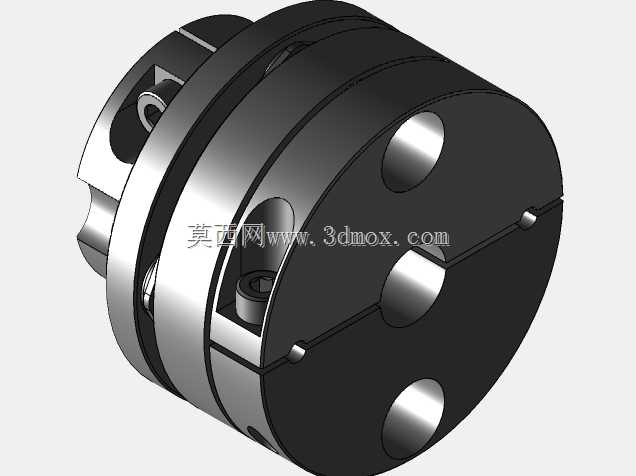

　　这款结构适合传递中小扭矩的传动场景，不能用在重载冲击的大扭矩轴系上，安装时需要先将两端半联轴器分别固定在对应轴端，再依次对角拧紧膜片连接螺栓，保证每颗螺栓的锁紧力矩一致，避免膜片受力不均，同时要注意控制两轴的对中偏差在膜片允许的补偿范围内，不能因为膜片有补偿能力就刻意放大安装误差，否则会大幅缩短膜片的使用寿命。另外这个结构的膜片属于易损件，建模时也做了可拆分的结构设计，后期维护时不需要完全拆卸两端的轴连接，只需要松开膜片连接螺栓就可以更换膜片组，大幅降低现场维护的拆装工作量。从结构细节上看，半联轴器的轴孔位置做了倒角引导，方便现场安装时轴的顺利插入，不会因为锐边刮伤轴表面影响配合精度；外圆面没有多余的凸起结构，做了圆滑过渡处理，运转时不会勾挂周边的管线或者防护布料，符合设备安全设计的基本要求。
