三菱HK-ST172W直流伺服电机结构设计

　　在自动化产线的进给轴驱动、高精度点位定位工位、工业机器人关节动力输出这类对转速转矩控制精度有严苛要求的场景里，直流伺服电机始终是核心执行部件的主流选型，本次呈现的HK-ST172W型号直流伺服电机结构，完全围绕工业现场实际安装、运维、性能需求完成全细节建模还原。从实际落地的应用场景来看，这类中功率直流伺服电机常被用在3C电子组装设备的XY轴平移驱动、包装机械的送料辊转矩控制、小型数控机床的进给轴动力输出场景，相比同功率段的异步驱动电机，它的转矩波动控制在极低区间，低速运行时不会出现爬行卡顿，高速段的转速跟随误差可以控制在额定转速的千分级，完全适配需要频繁启停、正反转切换、负载实时变化的工况。从结构设计的思路来看，

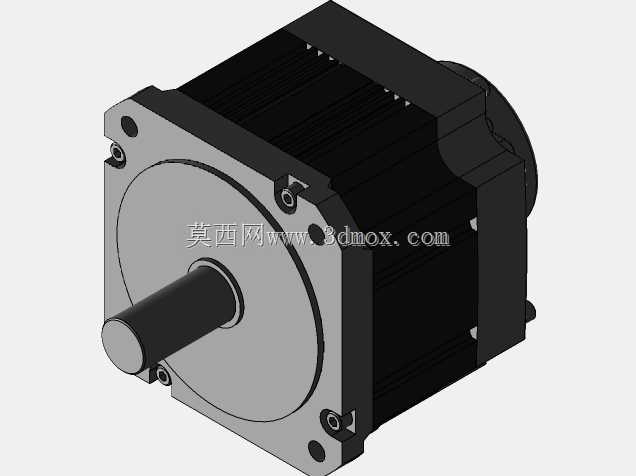

　　建模时完全遵循实物的装配逻辑拆分部件：输出轴端采用标准的圆柱轴伸带键槽结构，轴肩位置做了退刀槽处理，方便安装联轴器或者同步带轮时的轴向定位，避免装配时零件卡滞；前端盖和定子壳体的配合面采用止口定位，止口的配合公差选H7/js6的过渡配合，既保证装配时的同轴度要求，又不会因为配合过紧导致拆装维护时损伤结合面；定子部分的壳体外侧做了轴向的散热筋结构，筋条的高度和间距经过匹配，自然对流状态下就能把额定负载运行时的绕组温升控制在绝缘等级允许的范围内，不需要额外加装强制风冷风扇，也就能避免风扇运行带来的粉尘吸入、振动附加的问题，适配洁净车间、低振动要求的安装场景。后端的编码器安装腔做了独立的密封结构，和定子绕组腔完全分隔，

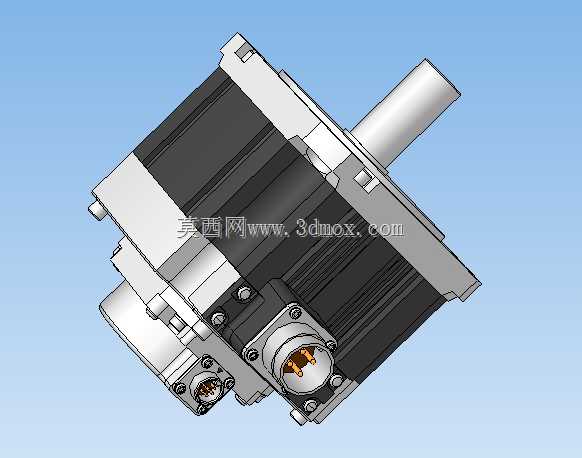

　　避免绕组运行时的热量直接传导到编码器元件上，影响位置检测的精度，编码器侧的连接器采用弯式航空插头结构，插头的出线方向垂直于电机轴线，不会额外增加电机的轴向安装长度，对于安装空间轴向尺寸受限的设备工位，这种结构能大幅压缩整体安装占用的空间。电机本体的安装法兰采用标准的方形法兰结构，法兰上的安装孔为通孔设计，安装时可以从前端或者后端穿入固定螺栓，适配不同的安装板布局；接线盒部分设置在电机壳体的侧下方，两个独立的动力、信号连接器做了防呆定位设计，现场接线时不会出现插错针脚的问题，连接器的防护等级满足工业现场的溅水、粉尘防护要求，不需要额外加装防护罩。从安装边界的尺寸来看，建模时完整还原了电机的所有外轮廓干涉边界：输出轴的伸出长度、轴径、

　　键槽尺寸完全匹配对应型号的标准安装尺寸，法兰的安装孔中心距、止口直径、法兰端面到电机尾部的总长度都和实物一致，设备设计人员直接调用这个模型做布局时，不需要额外核对安装尺寸，就能提前排查安装时和周边设备部件的干涉问题，比如电机尾部和设备走线槽的间隙、输出轴和联轴器的配合长度、侧面连接器和安装板的预留空间这些容易在装配时才发现的干涉问题，在三维布局阶段就能完全规避。从功能特性的结构匹配来看，电机的转子部分做了动平衡校正的结构设计，转子两端的平衡环预留了去重位置，高速运行时的振动值可以达到G2.5级的精度要求，不会因为电机自身的振动影响设备的整体运行精度；后端盖位置预留了制动器的安装空间，如果用户需要选配带断电制动的型号，不需要更改电机的主体安装尺寸，直接在后端加装制动模块就能实现断电锁轴的功能，适配垂直轴安装的工况，避免断电时轴系下坠造成设备损坏或者安全事故。整个模型的所有配合面、安装孔、连接结构都按照实际生产的工艺要求做了细节还原，没有做简化处理，不管是用来做设备布局的干涉检查、做电机相关的教学演示结构拆解、还是做定制化电机改型的设计参考，都能直接使用，不需要额外补全结构细节。
