集成电动制动功能的直流伺服电机结构

　　在自动化产线的垂直轴驱动、数控机床的进给轴定位、工业机器人关节传动这类需要断电位置保持的场景里，普通伺服电机往往需要额外搭配外置制动单元，不仅占用安装空间，还会增加传动链的累计误差，这款集成电动制动器的直流伺服电机，正是针对这类痛点完成的结构设计。从实际使用场景来看，这类带制动的直流伺服电机常被用在断电后不能出现位移的工况里，比如立式加工中心的Z轴驱动，一旦设备断电，主轴箱如果因为自重下滑，很容易撞坏刀具或者工件，集成式的制动器可以在断电瞬间完成锁止，响应速度比外置制动结构快30%以上，同时省去了外置制动器的安装法兰、联轴器等附加零件，让整个驱动单元的轴向尺寸更紧凑。

　　从功能特性上看，这款电机的制动模块集成在电机非输出端的后盖位置，和电机本体共用壳体与轴承支撑结构，制动采用弹簧加压、电磁释放的结构逻辑，正常通电运行时，制动器的电磁线圈得电产生磁吸力，克服弹簧压力将摩擦片松开，电机输出轴可以自由转动；一旦控制回路断电或者触发急停信号，电磁线圈失电，弹簧立刻推动摩擦副压合，通过摩擦力将电机转子锁死，保持当前轴的位置不会偏移。电机本体采用直流无刷结构，定子绕组做了分段式绝缘处理，转子采用高磁能积的永磁体，在相同输出扭矩下，整体体积比传统有刷直流伺服电机缩小近四分之一，适合安装空间受限的自动化设备。

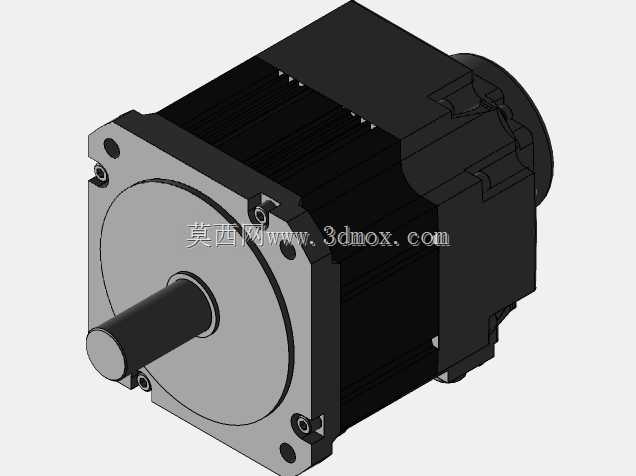

　　设计过程中，首先要平衡制动扭矩和电机额定输出扭矩的匹配关系，制动扭矩通常选电机额定扭矩的1.2-1.5倍，既可以保证锁止可靠，又不会因为制动扭矩过大导致制动瞬间的冲击损伤传动部件。壳体的设计采用了一体化压铸的铝制壳体，表面做了散热筋结构，既可以给电机本体工作时的绕组散热，也能给制动器的电磁线圈散热，避免长时间工作后线圈过热导致制动释放异常。输出端的安装法兰采用标准的方形法兰结构，安装孔位、轴伸直径、轴伸长度都遵循通用伺服电机的安装尺寸规范，用户在做设备升级替换时，不需要重新加工安装板，也不需要重新调整轴系的对中，直接替换原有电机即可完成安装。

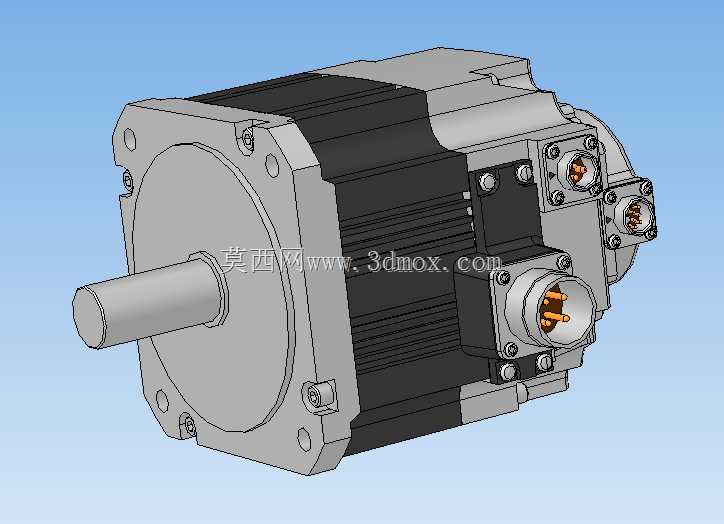

　　从安装边界来看，这款电机的输出轴采用带键槽的圆柱轴伸，轴端预留了螺纹孔，方便安装联轴器或者同步带轮，安装时需要注意轴伸的插入深度不能超过设计值，避免顶到电机内部的轴承端盖，导致转子转动卡滞。电机侧面的三个连接器分别对应动力输入、编码器信号反馈、制动器供电，三个接口的位置做了错位排布，方便现场布线时插拔接头，不会出现线缆互相干涉的情况。制动器的供电回路和电机动力回路做了独立的接线设计，用户可以根据自己的控制逻辑，选择和电机同步通断，或者单独接入安全回路，在设备触发安全门打开、急停按下等安全信号时，单独触发制动锁止，不需要切断电机主回路的电源，提升设备的安全响应等级。

　　在结构细节上，电机的前后轴承都采用了密封式深沟球轴承，既可以承受径向的传动负载，也能承受一定的轴向负载，适合带轮、齿轮这类有径向力的传动场景。制动器的摩擦片采用了耐磨的无石棉摩擦材料，正常工况下的使用寿命可以达到百万次以上的制动循环，不需要频繁更换摩擦片，减少设备的维护成本。编码器采用后置式安装结构，和电机转子同轴连接，位置反馈精度可以满足大部分中高端自动化设备的定位需求，编码器的外壳和电机后盖做了密封处理，防护等级可以达到IP54，适合有少量粉尘、切削液飞溅的车间环境使用。

　　实际选型应用时，需要注意电机的转动惯量和负载惯量的匹配，通常建议负载惯量不超过电机转子惯量的5倍，如果是频繁启停、快速正反转的工况，惯量匹配比还要进一步缩小，避免出现定位过冲或者振荡的情况。集成式的制动结构因为和电机本体共用散热壳体，在连续高频制动的工况下，需要核算制动器的发热功率，确保壳体的散热能力可以把线圈温度控制在绝缘等级允许的范围内，避免因为过热导致线圈绝缘老化，缩短制动器的使用寿命。
