三菱卧式螺旋齿轮减速电机结构

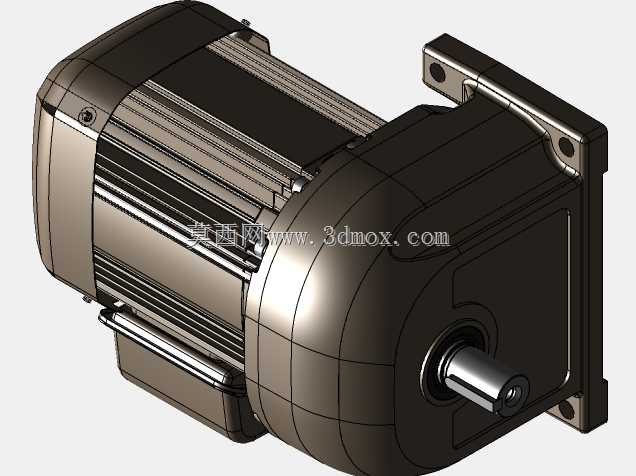

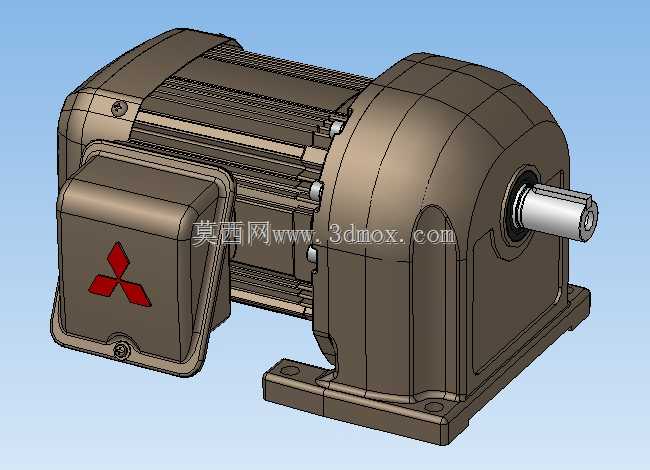

　　这款卧式安装的齿轮减速一体动力单元，在轻工输送、小型自动化生产线、包装辅机、食品加工设备的动力输入段应用十分广泛，很多做非标设备的工程师在选型0.4kW级动力源时，常会优先考虑这类集成度高的减速电机，省去了单独匹配电机与减速器的同轴度调试、连接法兰加工的额外工序。从结构设计来看，电机本体与齿轮减速箱采用一体化铸铝壳体拼接，壳体表面做了散热筋条布局，筋条的走向顺着电机卧式安装的气流方向排布，能在设备运行时借助自然对流带走绕组与齿轮啮合产生的热量，不需要额外加装散热风扇也能满足连续工况的温升要求。接线盒设置在电机侧上方的位置，盒体与主壳体之间做了密封止口，防护等级能满足车间常规多尘、少量溅水的使用场景，

　　接线端子的排布预留了三相电源接入的足够空间，现场接线时不需要额外弯折电缆就能完成压接。输出轴采用实心圆柱轴伸，轴端加工有标准键槽，匹配常规的联轴器、链轮、带轮安装需求，轴伸的长度经过校核，既保证传动件的轴向定位长度足够，又不会因为轴伸过长导致悬臂负载过大，影响输出端轴承的使用寿命。安装底座与减速箱壳体为一体铸造成型，底座上开有四个长条形安装孔，孔的长度方向预留了安装位置调整余量，现场安装固定时可以小范围调整电机的轴向位置，方便张紧配套的链条或者同步带，不需要额外加工调整垫片。齿轮传动部分采用螺旋齿轮啮合设计，相比直齿轮传动，螺旋齿轮的重合度更高，传动过程中的冲击更小，运行噪音更低，适合用在对噪音控制有要求的车间生产设备上，

　　齿轮的润滑采用油浴式润滑，减速箱壳体上预留了油位观察与注油、排油的工艺孔，日常维护时不需要拆解整个箱体就能完成润滑油的更换。在做三维建模的时候，这类集成式动力部件的外形尺寸提取需要特别注意几个边界：首先是接线盒的外轮廓尺寸，很多工程师做设备布局时容易忽略接线盒的突出量，导致后期安装时接线盒与设备机架发生干涉；其次是底座安装孔的中心距公差，建模时安装孔的位置要按照实际样本的公差带做适配，避免设备安装板上的固定孔与电机底座孔对不上；还有输出轴的中心高，这个尺寸直接关系到动力输出的同轴度，建模时要严格按照标称尺寸做基准，保证与配套传动部件的中心高一致。从实际使用的角度看，这类减速电机的速比覆盖范围能满足大部分低速大扭矩的输出需求，0.

　　4kW的功率段适配的负载扭矩范围刚好覆盖小型皮带输送机、辊道输送线、小型包装机的主驱动需求，不需要额外增加中间传动环节。壳体的安装定位面都做了机加工找平，保证电机安装后输出轴的水平度，减少运行过程中的额外径向力。端盖与壳体的连接采用内六角螺栓固定，螺栓的排布均匀，能保证端盖对轴承的压紧力均匀，避免轴承因为受力不均出现早期磨损。在做设备整体三维布局时，这类标准动力部件可以直接作为外购件模型调用，只需要预留出接线的操作空间、维护时的注油操作空间、以及后期拆换电机的拆卸空间即可，不需要对其内部结构做额外修改，能大幅缩短非标设备的设计周期。很多刚入行的结构工程师在选型这类电机时，容易只看功率和速比，忽略输出轴的径向负载承受能力，实际上不同安装方式下，电机输出轴能承受的径向力是有区别的，卧式安装时齿轮啮合的作用力方向与底座支撑方向匹配，能承受的径向负载比立式安装更大，这也是这类卧式减速电机在水平输送设备上应用更广的原因之一。建模过程中对齿轮箱内部的齿形做了简化处理，保留了外部的所有安装接口、外形轮廓、工艺特征，完全满足设备布局、干涉检查、安装模拟的使用需求，不需要还原内部所有零件的细节，能减少模型的数据量，提升大装配体的运行流畅度。
