三菱圆柱法兰安装式齿轮减速电机结构

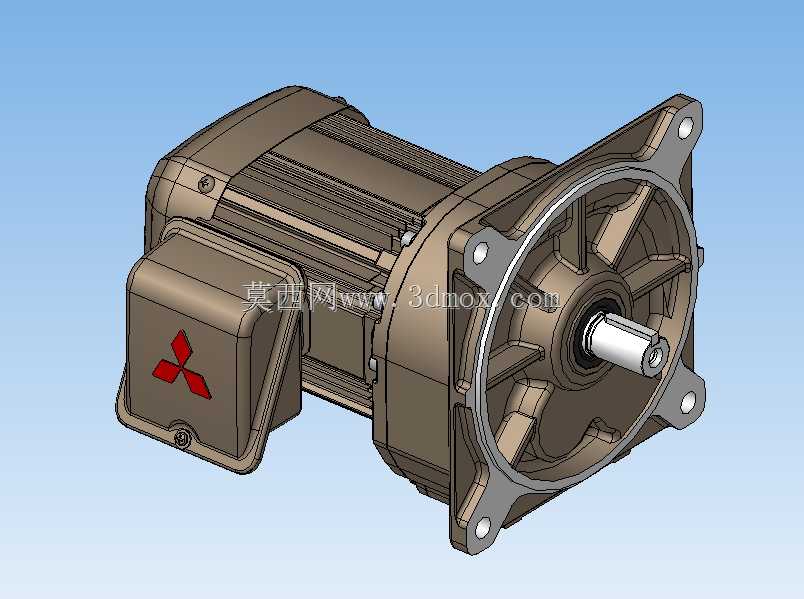

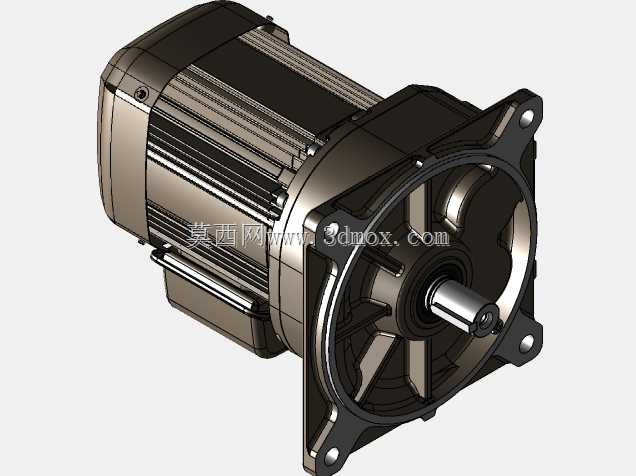

　　这款圆柱法兰齿轮电机的三维结构，是针对轻工输送、小型自动化专机、包装生产线辅机这类对安装同轴度要求较高的场景设计的，日常选型中这类安装形式的减速电机，常被用在设备主动力输入位置直接对接负载主轴，省去额外的联轴器找正环节，能大幅压缩设备装配的调试周期。从结构设计逻辑来看，电机本体与齿轮减速段采用一体化集成的壳体布局，接线盒布置在电机机座侧上方的45度位置，这个角度的选择是经过现场安装场景验证的——不管是电机水平安装还是输出轴朝下垂直安装，接线盒的线缆引出口都不会正对设备积油、积尘的滴落方向，能减少日常运维中线缆接口被污染的概率。前端的方形安装法兰是整个部件的安装基准，四个安装孔采用沉孔设计，螺栓从法兰外侧穿入固定到设备安装板上，

　　这种固定方式相比支脚安装的形式，能让电机输出轴与设备负载轴的同轴度更容易保证，不会因为支脚加工的平面度误差导致运行时出现轴系偏载、油封漏油的问题。输出轴采用单键槽的标准传动结构，轴伸长度控制在适配常规联轴器、链轮、同步带轮的安装范围内，不会因为轴伸过长导致悬臂负载过大，加速前端轴承的磨损。齿轮减速段的壳体与电机机座采用止口定位配合，连接螺栓沿圆周均布，能保证减速段内部齿轮副的啮合中心距偏差控制在合理范围内，避免运行时出现齿轮异响、传动效率下降的问题。建模过程中对内部的齿轮传动副、轴承安装位、油封槽都做了完整的结构还原，不是仅做外观包覆的简化模型，不管是用来做设备整体的装配干涉检查，还是做安装布局的空间校核，都能直接复用。

　　从安装边界尺寸来看，方形法兰的对角线尺寸、机座的外径、接线盒的外凸尺寸都做了精准还原，在做设备布局设计时，可以直接导入这个模型来预留安装空间，不需要额外核对二维样本的尺寸，能避免出现预留空间不足导致的装配干涉问题。这类带法兰安装的齿轮电机，相比普通直连电机，自带固定减速比，能在输出低转速大扭矩的同时，让驱动部分的整体结构更紧凑，不需要额外搭配独立的减速箱，在小型自动化设备的动力布局中能节省不少安装空间。实际应用中，这类电机常被用在皮带输送机的主动辊驱动、小型转盘的回转驱动、自动化专机的进给轴驱动这类场景，法兰安装的形式能让动力单元直接贴装在设备墙板上，不需要额外制作电机安装支架，既减少了加工件的成本，也能提升整个传动系统的刚性。

　　建模时对电机表面的散热筋结构也做了细节还原，这些散热筋沿电机机座轴向布置，能在电机运行时增加壳体的散热面积，保证电机在额定负载下长期运行时的温升控制在标准范围内，不会因为散热不足导致绕组过热烧毁。接线盒的内部预留了接线端子的安装空间，盒盖采用螺栓固定，配合密封胶条的安装槽结构，能满足常规工业车间的防护等级要求，防止粉尘、飞溅的切削液进入接线盒内部引发电路故障。前端输出轴的位置设计了双重油封结构，第一道油封阻挡外部的粉尘、水汽进入减速箱内部，第二道油封阻挡减速箱内的润滑脂渗漏，能大幅降低日常运维的保养频次。整个模型的结构拆分逻辑完全按照实际零件的装配关系来做，导入三维装配环境后可以直接做爆炸视图的制作，用来生成设备的装配指导文件也完全适用，不需要再对模型做额外的结构拆分处理。
