带制动功能直流触摸伺服电机结构

　　这款带制动功能的直流触摸电机，在自动化产线的定位工位、精密装配单元的进给轴、小型机械手的关节驱动场景中有着广泛适配性，尤其适合需要断电锁止、频繁启停、精准位置保持的工况，比如电子元器件贴装设备的送料轴驱动、小型检测设备的样品台位移驱动、医疗自动化设备的精密执行端驱动，这类场景往往对驱动单元的断电保持能力、响应速度、安装空间占用都有明确要求，常规不带制动的电机在断电后会受负载惯性出现位移偏移，直接影响工位定位精度，甚至引发工件磕碰、工位错位的问题，而集成制动结构的直流电机可以在断电瞬间触发锁止，将输出轴位置牢牢固定，避免上述问题出现。

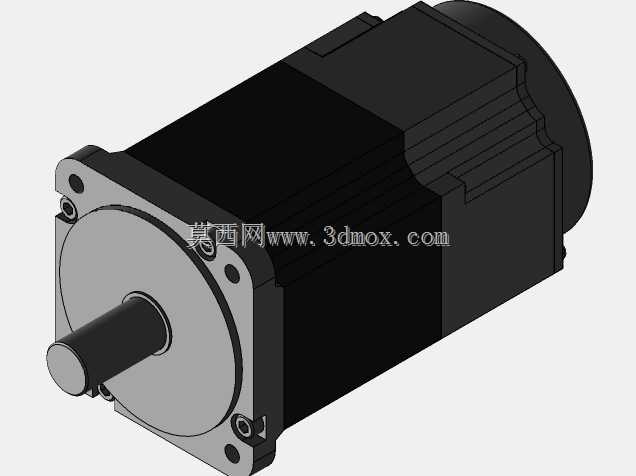

　　从结构设计逻辑来看，这款电机采用方形安装法兰配合柱形机身的布局，输出端采用标准圆柱轴伸，轴端预留了键槽安装位，可适配同步带轮、联轴器、行星减速箱等多种传动连接件，安装法兰上的四个通孔呈对称分布，可直接通过螺栓固定在设备安装立板或者减速箱输入端，不需要额外设计转接法兰，能有效缩减传动单元的轴向安装尺寸。机身部分分为三段式结构，前端盖为压铸铝合金材质，集成了输出轴承的安装座，轴承采用深沟球轴承搭配接触式密封圈，可承受一定的径向负载，适配带轮、齿轮直接挂载的传动场景；中段为定子组件的封装壳体，表面做了散热筋结构优化，可在电机持续额定输出时通过自然对流带走绕组产生的热量，避免长时间运行出现绕组过热退磁的问题；后端集成了制动组件与编码器安装位，制动部分采用失电式摩擦制动结构，通电时制动线圈吸合摩擦片，解除对输出轴的锁止，电机可正常运转，断电时线圈失电，弹簧推动摩擦片压紧制动盘，瞬间锁止输出轴，锁止扭矩可覆盖电机额定输出扭矩的1.2倍以上，足够应对垂直轴、带惯性负载的工位保持需求。

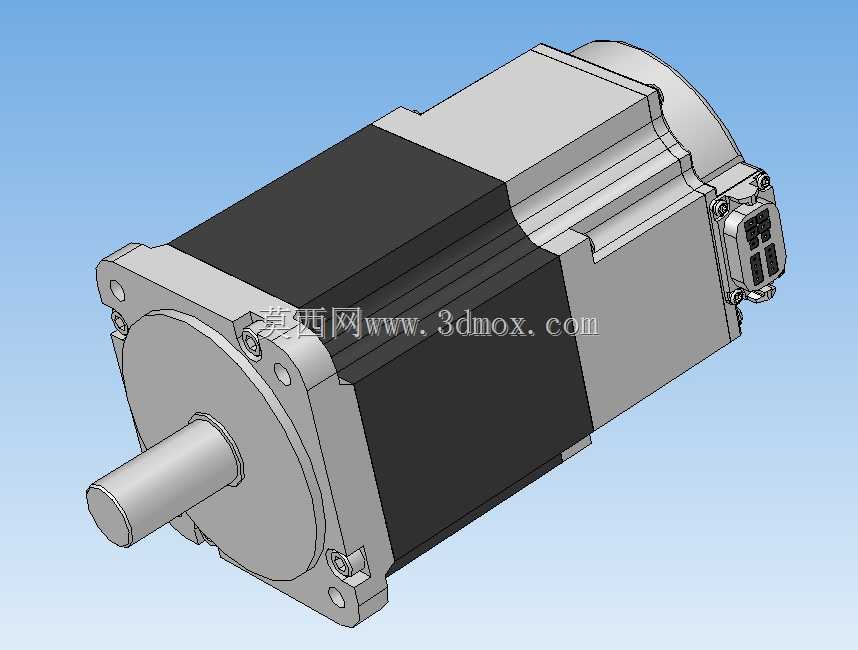

　　接线端布置在机身尾部的侧方，采用快插式航空接头设计，接头引脚分别对应动力电源输入、制动线圈供电、编码器信号输出，接线时不需要拆开电机端盖，直接将预制好的设备端插头对接即可，能大幅减少现场装配的接线工作量，同时接头的防护等级可满足常规工业车间的使用要求，避免切削液、粉尘进入接线端引发接触不良。编码器部分采用高分辨率磁电式编码器，布置在制动组件的后端，可实时反馈输出轴的转速、转角位置，配合驱动器可实现精准的速度闭环、位置闭环控制，满足精密进给的定位需求。

　　在安装边界上，这款电机的方形法兰边长适配常规60系列伺服电机的安装尺寸，输出轴直径、轴伸长度、安装孔位间距都和同规格通用伺服电机保持一致，设备设计时如果需要替换原有不带制动的电机，不需要修改安装板的开孔尺寸、轴连接尺寸，可直接替换安装，降低设备改型的设计成本。机身总长度相比同功率不带制动的直流电机仅增加了制动组件的轴向尺寸，对于安装空间紧凑的设备，可通过调整尾部接线接头的朝向来避让周边的结构件，接头支持90度旋转调整，可适配横向、纵向等不同走线方向的需求。

　　从实际使用的适配性来看，这款电机的额定转速、输出扭矩覆盖了小型自动化设备常用的驱动参数区间，制动响应时间在毫秒级，不会出现停位过冲的问题，摩擦片采用耐磨复合材料，长期频繁启停的工况下也能保持稳定的锁止扭矩，不会因为磨损出现锁止打滑的情况。机身表面做了阳极氧化处理，可在有一定腐蚀性气体、湿度较高的车间环境下使用，不会轻易出现壳体锈蚀的问题。输出轴采用合金钢材质，表面做了淬火处理，硬度满足传动连接件的压装、键连接的受力要求，长期承受交变扭矩也不会出现轴头变形、键槽压溃的问题。在结构建模过程中，所有安装配合尺寸都按照通用工业标准做了公差预留，比如轴承安装位的公差、法兰安装面的平面度、输出轴的同轴度都符合精密驱动部件的加工要求，模型中完整还原了制动组件的摩擦片、弹簧、线圈的装配关系，以及编码器的磁钢、读头的安装位置，可直接用于设备的整体装配干涉检查、传动链路的负载校核，也可作为电机选型阶段的空间占位模型使用，帮助结构工程师在设计阶段就确认驱动单元的安装空间、走线空间是否充足，避免后期加工装配时出现部件干涉、安装空间不足的问题。
