集成制动功能的直流伺服驱动电机结构

　　在自动化产线的垂直轴驱动、数控机床的进给轴锁止、仓储堆垛设备的行走定位这类需要断电保持位置、防止负载下坠或滑移的场景中，普通伺服电机往往需要额外搭配外置制动单元，不仅占用安装空间，还会增加传动链的同轴度调试难度，这款集成制动器的直流伺服电机，正是针对这类痛点做的一体化结构设计。从实际使用场景来看，这类电机常被部署在需要快速启停、精准位置保持的工位，比如电子制造设备的贴装头升降轴、包装机械的拉膜辊驱动、光伏组件生产线的硅片传送定位轴，这些工位一旦出现断电或伺服使能断开的情况，负载如果发生位移，轻则造成产品报废、对位偏差，重则引发设备碰撞、物料掉落的安全事故，集成式的制动结构直接内置在电机尾端，不需要额外加装制动联轴器或外置制动座，

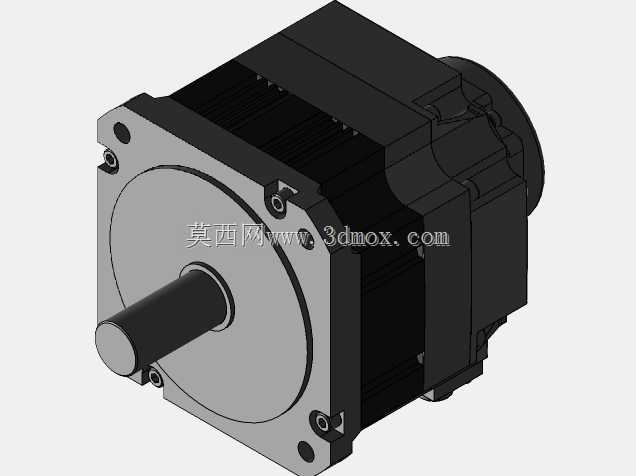

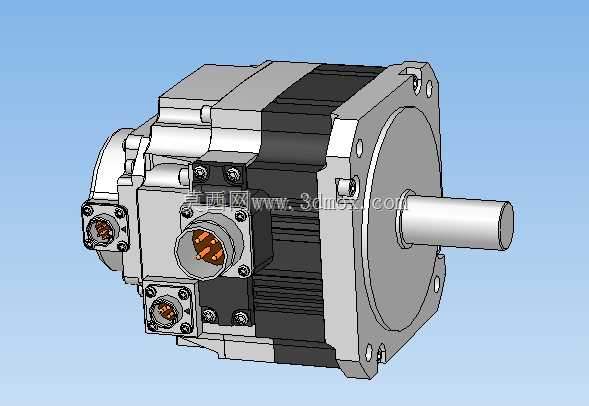

　　大幅缩减了驱动单元的整体轴向尺寸。从功能特性上看，这款电机的制动单元采用失电制动设计，也就是当电机正常通电使能时，制动线圈得电吸合摩擦片，解除制动状态，电机输出轴可以正常跟随伺服指令转动；当设备断电、伺服报警断开使能时，制动线圈失电，内置的弹簧结构会推动摩擦片压紧制动盘，通过摩擦力锁止输出轴，保持当前位置，制动响应时间通常在几十毫秒级别，能够在动力切断的瞬间完成锁止，避免负载出现滑移。从设计思路层面拆解，这款电机的结构布局做了很明确的功能分区：前端是标准的方形安装法兰，输出轴采用常见的圆柱轴带键槽结构，适配市面上绝大多数通用的伺服电机安装座、联轴器规格，不需要做特殊的安装接口定制；中间段是电机的定子、转子核心驱动部分，外壳采用带散热筋的金属壳体，既可以保证电机运行时的热量散发，又能提升壳体的结构强度，避免安装过程中出现壳体变形；尾端集成的制动单元和电机后端盖做了一体化设计，制动摩擦片的磨损间隙可以通过尾端的调节螺钉做微调，不需要拆解电机主体就能完成制动间隙的维护，降低了后期运维的难度；电机侧面布置的三个航空插头接口，分别对应动力供电、编码器信号反馈、制动器供电，接口做了防呆设计，不同功能的插头针脚定义、卡扣位置都有区分，现场接线时不会出现插错的问题，同时航空插头的密封结构可以适配车间内有少量切削液、粉尘的工况，减少接线端接触不良的故障概率。关于安装边界与尺寸适配，这款电机的安装法兰采用行业通用的方形法兰止口设计，止口直径、

　　安装孔的孔距都和同功率段的标准伺服电机保持一致，设备做升级替换时不需要重新加工安装板，直接替换原有电机即可；输出轴的轴径、轴伸长度也符合通用伺服的尺寸规范，搭配常用的梅花联轴器、膜片联轴器都能直接适配，不需要额外定制联轴器；轴向总长度因为集成了制动器，比同功率不带制动的普通直流伺服电机略长，在做设备结构设计时，需要预留出对应的轴向安装空间，避免电机尾端和设备其他结构件发生干涉；电机的安装方向没有严格限制，水平安装、垂直向上安装、垂直向下安装都可以正常使用，垂直安装时要注意输出轴端的油封密封状态，避免长期运行后润滑脂渗漏到制动单元内部，影响制动摩擦片的摩擦系数。从结构细节来看，电机的端盖连接螺栓采用内六角圆柱头螺栓，

　　螺栓的拧紧力矩有明确的工艺要求，装配时按照对角线顺序拧紧，可以保证端盖和壳体的配合面受力均匀，避免出现定子、转子不同心导致的运行异响、轴承磨损加快的问题；内置的编码器采用高分辨率的光电编码器，和电机尾轴直接连接，没有额外的传动齿轮，避免了反向间隙带来的位置控制误差，能够满足高精度位置控制的需求；制动单元的摩擦片采用耐磨的复合材料，正常使用工况下的磨损寿命可以满足设备长期运行的需求，当摩擦片磨损到极限位置时，电机会出现制动锁止力矩不足的情况，此时只需要拆开尾端的制动端盖，更换摩擦片组件即可，不需要更换整个电机，降低了备件成本。在实际选型应用时，需要注意这款电机的制动力矩要匹配负载的最大静力矩，通常选型时会留1.5到2倍的安全系数，避免出现大负载下制动锁止不住的情况；制动器的供电电压要和设备的控制回路电压匹配，接线时要注意制动回路的电源不要和电机动力回路接反，否则会出现通电时制动无法解除、电机堵转过载的问题。
