垂直安装可折叠工业显示屏支撑臂结构

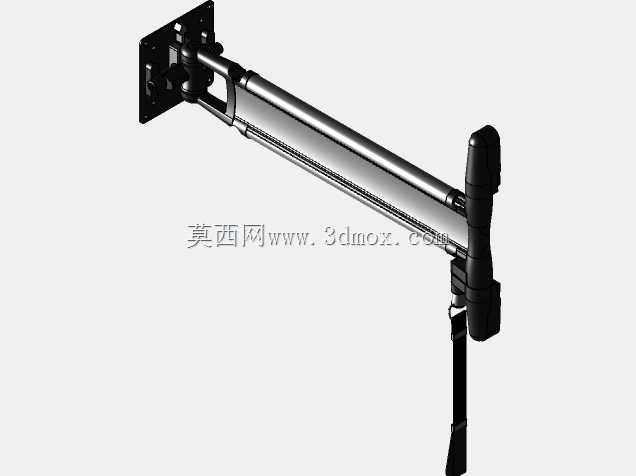

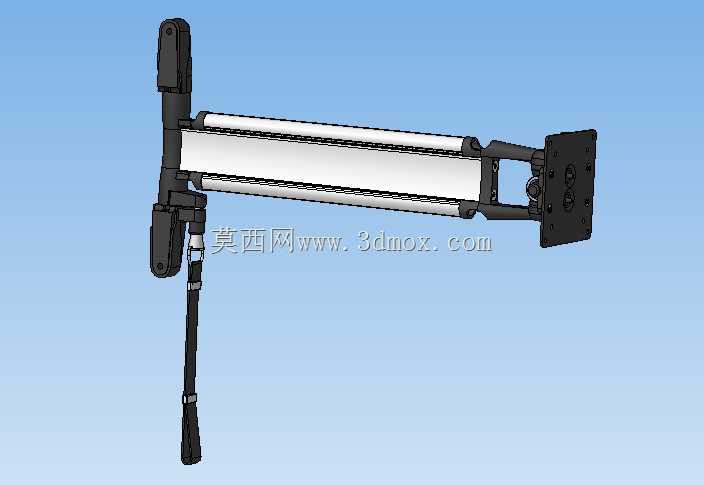

　　在工业生产现场的设备操作工位、自动化产线监控点位、立式机床操作侧等场景中，操作人员需要根据自身站位、作业姿态随时调整工业显示屏的观察角度，同时在设备检修、工位清理、非作业时段需要将显示屏收拢至不占用操作通道的位置，这款垂直安装的工业显示器支架正是针对这类实际工况需求设计的支撑结构。不同于普通民用桌面显示器支架，该结构采用垂直立柱作为主安装基准，适配工业场景中常见的立式设备侧壁、型材立柱、防护栏竖杆等垂直安装面，无需额外拓展水平安装台面，能充分利用工业现场的垂直立面空间，减少对操作面水平空间的占用。从功能结构来看，该支架分为垂直固定基座、多段可调悬臂、显示屏安装面板三个核心部分，垂直基座部分预留了多组安装孔位，可适配不同厚度的安装立面，既可以通过螺栓锁紧在金属设备外壳上，也能配合抱箍件固定在工业铝型材立柱上，安装边界灵活，适配现场多种安装条件。多段悬臂部分采用了多轴铰接结构，靠近垂直立柱的第一级铰接点可实现水平方向的大角度回转，能让悬臂带着显示屏在垂直立柱两侧180度范围内调整水平位置，满足操作人员在设备不同侧操作时的观察需求；悬臂中段设置了长度调节与俯仰铰接结构，可根据操作人员的视线高度调整显示屏的伸出长度与俯仰角度，避免现场照明光线在显示屏表面形成反光，保证操作人员能清晰读取屏幕上的设备参数、运行状态信息；靠近显示屏安装面板的末端铰接点可实现屏幕的小角度微调与水平旋转，适配不同长宽比的工业显示屏安装需求，

　　也能在多人协同查看屏幕内容时快速调整朝向。显示屏安装面板采用标准VESA孔位布局，可直接适配市面上绝大多数工业级显示屏、触控一体机的安装接口，面板与悬臂之间设置了快拆结构，在设备维护更换显示屏时无需拆解整个支架结构，只需松开快拆锁扣即可取下屏幕，大幅降低现场维护的工作量。在非工作状态下，该支架的多段悬臂可沿垂直立柱方向折叠收拢，收拢后整体结构紧贴垂直安装立面，伸出距离控制在极小范围内，不会突出到操作通道中，避免过往人员、转运物料时磕碰支架或显示屏，也能减少设备周边的清洁死角，方便工位日常清扫维护。设计过程中充分考虑了工业现场的振动工况，所有铰接点都设置了阻尼调节结构与防松锁紧装置，调整到合适角度后可通过锁紧件固定悬臂位置，

　　避免设备运行时的振动导致悬臂自行移位、屏幕角度变化，保证屏幕始终处于操作人员的最佳观察位置；悬臂主体采用铝合金型材与高强度工程塑料结合的结构，在保证整体结构强度、承载能力满足工业显示屏重量要求的前提下，尽可能降低支架自身重量，减少安装立面的承重负荷，同时铝合金表面做了阳极氧化处理，具备良好的耐油污、耐切削液腐蚀能力，适配机加工车间、装配产线等存在少量油污、切削液飞溅的工况环境。从安装尺寸边界来看，垂直基座的安装孔位间距覆盖了常见的工业安装孔距标准，安装时只需在垂直立面按照孔位要求加工对应的安装孔即可完成固定，无需对安装面做大面积改造；悬臂完全展开时的伸出长度可满足操作人员距离安装立面0.4-0.8米范围内的观察需求，

　　收拢后整体厚度不超过100毫米，不会占用过多的垂直立面外侧空间；显示屏安装面板的尺寸适配7寸到21.5寸范围内的常规工业显示屏，可覆盖绝大多数工业现场的显示屏安装需求。在实际选型应用时，可根据现场安装立面的材质、显示屏的重量调整铰接点的阻尼大小，对于振动较大的冲压设备、锻压设备旁的安装点位，可额外在铰接锁紧位置加装防松垫片，进一步提升结构的稳定性；对于洁净车间内的应用场景，该支架的光滑外表面无清洁死角，可满足日常擦拭消毒的清洁要求，不会积尘积污。整个结构的运动轨迹经过反复校核，在悬臂调整、折叠收拢的过程中不会与垂直安装立面、周边的设备操作部件发生干涉，所有活动部件的边缘都做了圆角处理，避免操作人员调整角度时被锐边划伤，符合工业设备的安全设计要求。
