工业显示器铝型材安装可调连接支架

　　在工业自动化产线、设备操作工位、工控机柜集成场景中，工业显示器的安装固定一直是兼顾操作可视性、工位空间利用率与后期维护便捷性的关键结构环节，这款连接支架正是针对铝型材框架搭建的工业工位场景开发的专用连接构件，核心解决工业显示器与标准工业铝型材框架之间的可靠连接、角度可调与快速锁紧需求。从实际应用场景来看，这类支架广泛适配30系列、40系列标准工业铝型材搭建的设备操作台、自动化设备旁的人机界面安装位、流水线工位的作业指导屏挂载点，替代传统的固定壁挂件，解决固定安装后屏幕视角无法适配不同身高操作人员、不同作业姿态下可视角度偏差的问题，同时避免额外焊接安装座带来的工位改造不可逆、后期调整难度大的弊端。从功能特性上拆解，

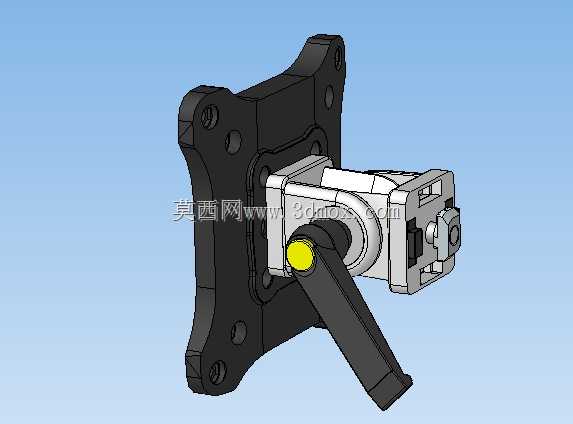

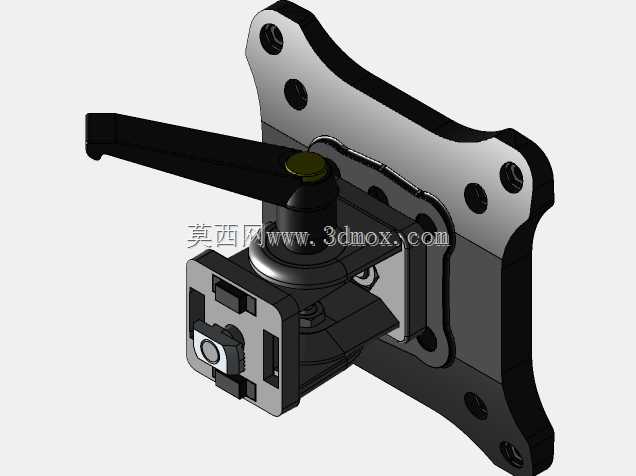

　　支架分为两个核心连接单元，一侧是与显示器背部VESA标准安装孔匹配的法兰安装板，安装板上预留多组对应75mm、100mm标准VESA孔距的沉头安装孔，沉头深度适配M4、M5规格的盘头安装螺丝，安装后螺丝端面不突出安装板平面，避免与显示器背部的散热筋、接口结构产生干涉；安装板边缘做了R3圆角过渡，去除锐边毛刺，避免安装调试过程中划伤操作人员手部或刮擦显示器外壳。另一侧是与铝型材卡接的连接基座，基座内部预置适配铝型材槽宽的T型螺母卡位，安装时无需对铝型材做打孔、攻丝加工，直接将T型螺母滑入铝型材的T型槽内，拧紧锁紧螺丝即可完成基座与铝型材框架的固定，适配槽宽8mm、10mm的主流工业铝型材，安装位置可沿铝型材槽道任意滑动调整，

　　满足不同工位的屏幕高度、横向位置的调整需求。两个连接单元之间采用铰接式转轴结构实现角度调节，转轴的阻尼与锁紧通过带手柄的偏心锁紧机构实现，扳开手柄时转轴可自由转动，调节范围覆盖俯仰角度-15°到+45°，足够覆盖操作人员站立操作、坐姿操作甚至半俯身操作时的屏幕可视角度需求，调整到目标角度后扳下手柄，偏心结构会对转轴施加足够的轴向压紧力，产生的静摩擦力矩可承载10kg以内的工业显示器，在设备运行产生的常规振动工况下不会出现角度自行滑移、屏幕下垂的问题。从设计思路层面，整个支架的结构做了受力路径优化，显示器的重量通过安装板传递到转轴结构，再通过转轴的支撑臂传递到铝型材连接基座，受力路径上的壁厚做了针对性加强：安装板与转轴连接的根部壁厚从边缘的3mm加厚到6mm，避免长期承重后出现根部塑性变形导致屏幕下垂；转轴的铰接轴采用不锈钢材质，避免长期转动磨损后出现旷量，同时适配工业车间可能存在的油污、潮湿环境，降低锈蚀卡滞的概率；锁紧手柄采用工程塑料包覆的结构，操作时无需额外工具，徒手即可完成角度调整与锁紧，手柄的操作力设置在15N到20N之间，既不会因为操作力过大导致调整费力，也不会因为锁紧力不足导致锁止失效。关于安装边界与尺寸适配，安装板的整体外轮廓尺寸为120mm×120mm，可覆盖绝大多数10寸到21.5寸工业显示器的背部安装空间，不会遮挡显示器背部的散热孔、电源接口与通讯接口；

　　支架整体的伸出长度从铝型材安装面到显示器安装面的距离为85mm，既保证足够的角度调节空间，不会在屏幕俯角调节时出现屏幕边缘与铝型材框架碰撞的问题，也不会因为伸出过长导致整体结构悬臂过长、受力后产生过大的挠度，在满负载承重下，支架端部的最大挠度控制在0.5mm以内，不会出现屏幕晃动的情况。基座与铝型材的连接面做了防滑齿纹设计，齿纹深度0.8mm，锁紧后齿纹会嵌入铝型材表面的氧化层，进一步提升连接可靠性，即使在设备启停、流水线运行产生的持续振动下，也不会出现支架沿铝型材槽道滑移的问题。在细节设计上，所有金属结构件的表面都做了喷塑处理，颜色为工业常用的哑光黑与银灰搭配，与工业设备、铝型材框架的视觉风格统一，不会在工位上显得突兀；所有转动配合面都预置了润滑脂存储槽，长期使用无需额外加注润滑脂也能保持转动顺畅，不会出现卡滞、异响的问题；支架的整体重量控制在320g左右，不会给铝型材框架带来额外的过大负载，同时结构强度满足工业场景下的长期使用需求，避免因为结构单薄导致的显示器坠落风险。
