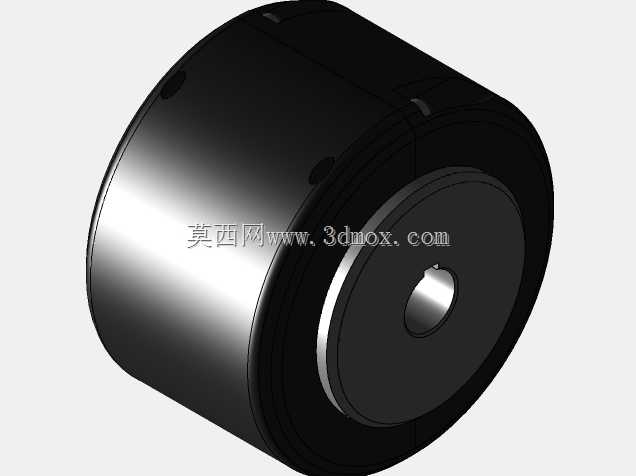

带安全屏罩的轴径28mm刚性链式联轴器

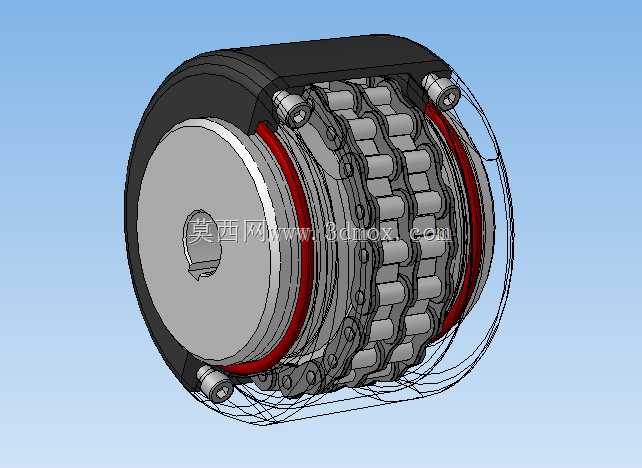

　　在各类工业传动系统的轴系连接场景中，刚性链式联轴器是传递大扭矩、补偿两轴微量偏移的常用部件，这款适配轴径28mm的带安全屏结构刚性链式联轴器，主要面向中低速重载的传动工况设计，常见于输送线驱动端、包装设备主传动、中小型机床进给轴连接等场景，这类场景往往对传动可靠性、运行安全性有较高要求，同时需要兼顾安装维护的便捷性。从结构功能来看，该联轴器采用双排滚子链条作为扭矩传递的核心元件，通过与两个半联轴器上的链轮齿啮合实现动力传输，相比凸缘式刚性联轴器，链式结构可以在两轴存在少量径向、角向偏移时保持稳定传动，不会因为安装时的微小对中误差产生额外的附加载荷，有效延长轴与配套轴承的使用寿命。外部配置的安全屏罩是该结构的核心防护部件，

　　罩体采用半包式结构覆盖链条啮合区域，一方面可以避免设备运行过程中链条啮合部位卷入杂物、造成卡滞或链条跳齿，另一方面可以防止运维人员误触高速运转的链条啮合点，满足工业设备的安全防护要求，同时屏罩采用分体快装结构，拆卸时无需移动两端连接的轴系部件，即可完成链条的润滑、检查与更换作业，大幅降低后期维护的工作量。设计过程中，首先根据28mm轴径的额定传递扭矩需求匹配对应规格的双排滚子链条，两个半联轴器的链轮齿形按照对应链条的节距、滚子直径做参数化建模，齿侧预留合理的啮合间隙，既保证传动时的啮合顺畅，又能容纳一定范围的安装对中误差；半联轴器的轴孔采用标准平键连接结构，键槽尺寸适配GB/T 1096规定的普通平键规格，轴端设置紧定螺钉孔，

　　用于轴向锁紧固定，防止运行过程中半联轴器发生轴向窜动。外部安全屏罩的设计充分考虑了安装边界，罩体与链条外轮廓之间预留3-5mm的安全间隙，避免运转过程中罩体与链条发生刮擦，罩体两端的半圆缺口与半联轴器的外圆面做小间隙配合，既可以阻挡外部杂物进入啮合区，又不会干涉半联轴器的正常转动；罩体采用上下对合的安装结构，通过两侧的螺栓组件锁紧固定，安装时可以先完成两端半联轴器与轴的连接、挂装链条后，再拼装固定外部屏罩，不需要大幅调整两端设备的轴向位置，适配现有设备的改造安装需求。从安装边界尺寸来看，该联轴器的整体径向最大尺寸由外部屏罩的外圆决定，轴向总长度覆盖两个半联轴器的轮毂长度与屏罩的轴向宽度，

　　选型时需要确认轴端的伸出长度满足轮毂的配合长度要求，同时预留出屏罩安装的轴向空间，径向方向需要预留足够的空间容纳屏罩外圆，避免与周边的机架、管线发生干涉。实际应用中，这类带安全屏的刚性链式联轴器相比无防护的链式联轴器，更适合有人员常态化巡检的生产车间场景，能够在不牺牲链式联轴器大扭矩传递、偏移补偿能力的前提下，提升传动部位的安全防护等级，同时半联轴器的链轮结构、链条规格均采用通用标准件参数，后期备件替换成本低，不需要定制特殊配件，适合批量应用在标准化的传动单元设计中。建模过程中对链条的每个链节、销轴、滚子都做了等比例还原，啮合部位的配合关系完全符合实际装配状态，屏罩的安装孔位、锁紧螺栓的位置都按照实际装配逻辑设置，能够直接用于装配干涉检查、安装模拟、工程出图等设计环节，也可以作为传动系统选型时的结构参考，帮助设计人员快速确认安装空间、匹配对应的传动参数。
