多规格交叉滚轮式线性导轨组件

　　在精密传动与直线运动导向场景中，交叉滚轮线性导轨是兼顾承载能力与运动平顺性的核心导向部件，这类导轨常应用于半导体检测设备的位移滑台、精密光学仪器的调焦机构、小型自动化装配工位的直线进给单元，以及医疗检测设备的样本输送导轨段，相比传统滚珠直线导轨，交叉滚轮结构的导轨在有限安装空间内可提供更高的刚性，同时滚动体为线接触形式，抗冲击载荷表现更优，在频繁启停、变载荷的往复运动工况下，运动精度保持性更稳定。

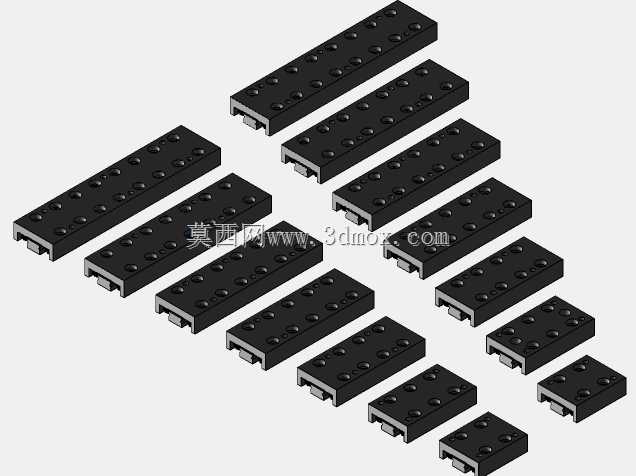

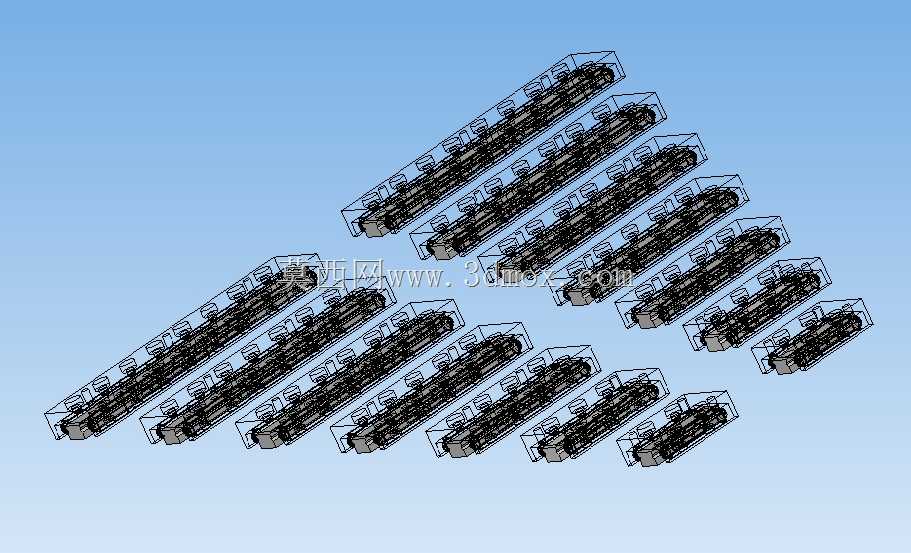

　　这套导轨组件覆盖了1.5mm到80mm区间的多行程规格，适配JVT1.5到JVT85的系列安装尺寸，设计阶段首先围绕不同行程下的导轨截面一致性做了统一规划，所有规格的导轨安装孔位采用同一种孔距标准，方便设备设计人员在同一款机架上快速替换不同行程的导轨，无需重新加工安装基面。滚轮组件采用交叉排列的布局，相邻滚轮的轴线呈90度垂直交错，可同时承受来自垂直方向、水平横向以及倾覆方向的复合载荷，无需额外增加辅助导向块，就能满足多数轻载精密直线运动的导向需求。

　　从安装边界来看，单根导轨的基准侧侧面做了精磨处理，安装时可直接靠紧设备安装基面的定位台阶，省去打表找正的复杂工序，导轨的安装孔采用沉头孔设计，适配标准内六角圆柱头螺钉，沉头深度经过精确计算，螺钉锁紧后头部不会高出导轨上表面，避免与滑块上安装的运动部件产生干涉。滑块部分的端面预留了润滑脂注油孔，日常维护时可直接通过注油嘴向滚轮滚道补充润滑脂，无需拆解导轨组件，适配设备长期连续运行的维护需求。

　　设计过程中针对滚轮与滚道的接触应力做了校核，在额定载荷下，滚轮接触区域的压应力控制在材料许用应力范围内，避免长期运行出现滚道点蚀、滚轮过早磨损的问题。导轨的原材料选用轴承钢材质，滚道表面经过淬火处理，硬度达到HRC58-62，保证长期往复运动下的滚道耐磨性，滚轮内部采用微型深沟球轴承结构，转动阻力小，低速运动时无爬行现象，可实现微米级的微量进给，满足精密检测、微调机构的运动精度要求。

　　不同行程规格的导轨滑块尺寸保持统一，当设备需要调整运动行程时，仅需更换对应长度的导轨，滑块与上部负载的安装接口无需改动，大幅缩短设备改型的设计周期。导轨的两端设计了缓冲限位块的安装位，可直接加装聚氨酯缓冲垫，降低滑块运动到行程端点时的冲击噪音，同时避免硬碰撞导致的滚轮精度损伤。在实际选型应用中，这类导轨可单根使用，也可两根平行配对使用，配对使用时通过基准侧导轨定位，从动侧导轨适当放宽安装间隙，可补偿安装基面的平行度误差，降低设备加工与装配的精度要求，同时保证运动过程无卡滞。

　　针对洁净车间使用场景，导轨的滚轮采用低发尘的润滑脂封装，运行过程中不会有多余油脂溢出，适配半导体、医疗设备等对洁净度有要求的使用环境。导轨的整体外形做了倒角处理，所有锐边均倒钝处理，避免装配过程中划伤操作人员，也防止锐边磕碰产生毛刺影响安装精度。滑块的上部安装面设计有定位销孔，安装负载部件时可通过圆柱销快速定位，保证负载与导轨的平行度，减少反复调整的工作量。
