滚子链销手动压出拆装专用工具

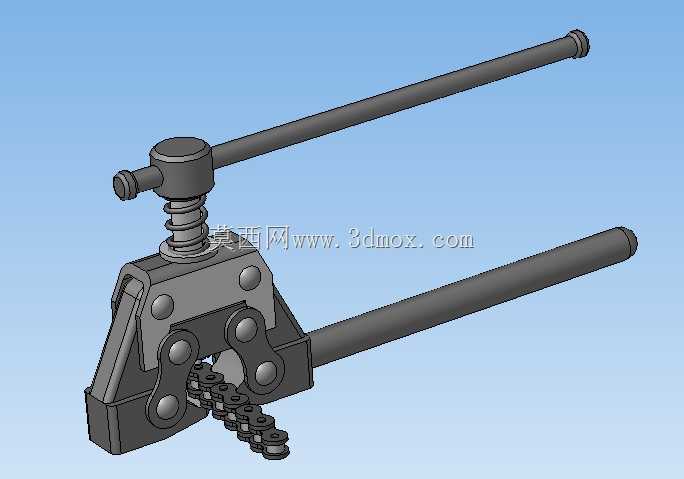

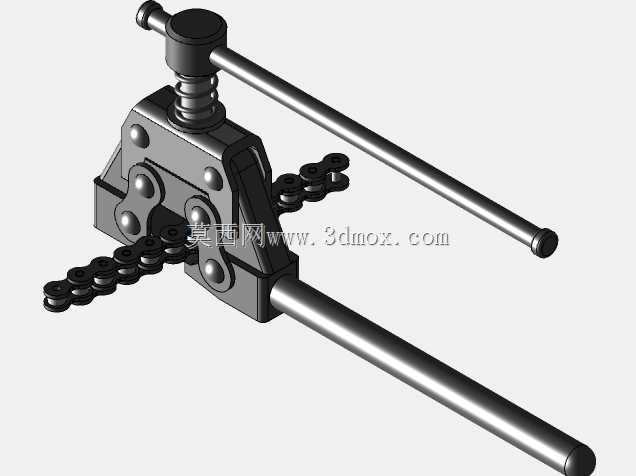

　　在工业设备运维、农机维修、输送线日常保养场景里，滚子链的拆换是一线机修、装配人员高频接触的作业内容，传统拆链方式多采用冲子配合手锤敲击，不仅容易敲歪链销造成链板变形、销轴端面镦粗，还可能因敲击滑脱引发安全隐患，这款手动压出链销的工具正是针对这类现场痛点设计的专用拆装器具。从结构设计逻辑来看，整套工具采用杠杆增力配合螺旋进给的复合施力结构，两根加长操作手柄形成大跨度力臂，操作人员无需施加过大的手部握力，就能通过杠杆放大作用获得足够的压出力，适配常规08B、10A、12A等主流规格滚子链的销钉压出作业，无需额外搭配气动或液压动力源，完全依靠手动操作即可完成，尤其适合无动力气源、野外作业、高空设备维保等无法接入动力设备的场景。

　　工具的夹持定位部分采用V型卡槽配合可调式定位挡块，作业时可将链条滚子精准嵌入卡槽内，保证压头与链销保持绝对同轴，避免压偏导致的链板损伤，压头采用淬火合金工具钢制作，端面做了圆角过渡处理，接触链销时不会刮伤销轴端面，也能减少长期使用后的压头崩边、磨损问题。螺旋进给组件采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，压入过程中不会因链条反作用力出现回退，进给行程可覆盖常规滚子链的全长度销轴，压头行程预留了3-5mm的安全余量，避免顶出行程不足导致链销无法完全脱出链板。从安装边界与外形尺寸来看，整套工具收拢状态下长度控制在420mm左右，最大宽度110mm，头部工作区域的开口尺寸可适配单排、双排滚子链的夹持需求，整体重量控制在2.

　　3kg以内，操作人员可单手持握定位，另一只手操作进给手柄完成压出作业，工具表面做了发黑防锈处理，手柄部位套有防滑橡胶套，长时间握持作业不会出现磨手、打滑的问题。在实际使用场景中，这类工具可覆盖农机传动链维修、摩托车链条拆装、工厂输送线链条张紧调整、工业传动设备链条更换等多个场景，相比传统敲击式拆链方式，作业效率可提升60%以上，同时能完全避免敲击作业带来的零件损伤问题，降低链条拆装后的报废率。设计过程中充分考虑了现场作业的复杂工况，所有铰接销轴都做了防脱处理，避免工具拆解后零件散落丢失，头部的夹持座与杠杆臂采用铰接连接，可根据作业空间调整手柄的操作角度，在狭窄的设备内部空间也能灵活操作，不需要将整根链条从设备上完全拆下，

　　就能完成单节链节的销钉压出与更换，大幅减少设备维保的拆装工作量。压头部位设计了快换结构，可根据不同规格链销的直径更换对应尺寸的压头，不需要更换整套工具就能覆盖从06B到16A的多规格滚子链作业需求，压头与螺杆的连接采用定位销锁定，更换时只需拔出定位销就能完成压头替换，操作便捷无多余步骤。整套工具的受力部件都经过有限元受力校核，在最大压出力12kN的工况下，杠杆臂、夹持座的最大应力控制在材料屈服强度的30%以内，长期使用不会出现塑性变形、断裂等失效问题，铰接部位的配合间隙控制在0.05mm以内，作业过程中不会出现旷量导致的压头偏移，保证每次压出作业的同轴度精度。
