带制动功能的三菱交流伺服电机结构

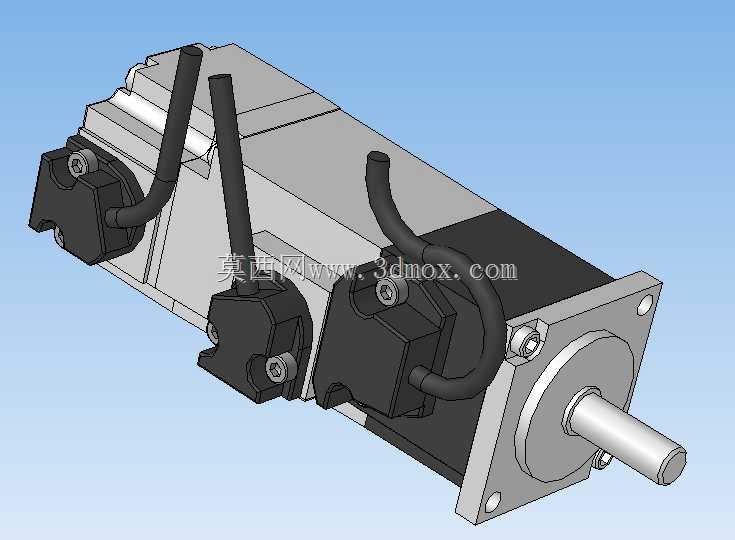

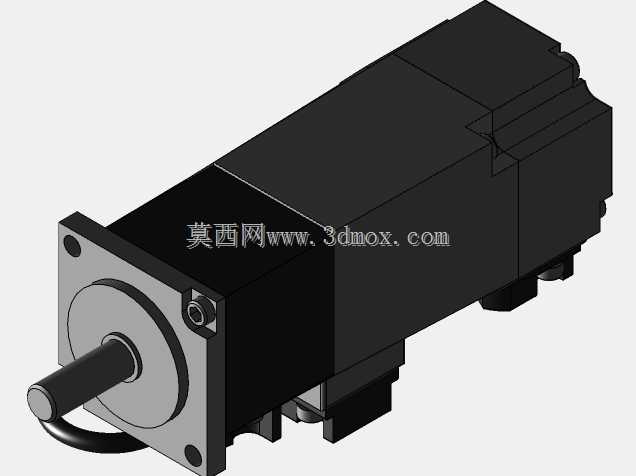

　　在自动化产线的定位工位、垂直升降轴、需要断电保持位置的传动场景中，普通伺服电机往往会因为断电后转子无锁止力，出现负载滑移、位置偏移的问题，轻则导致工位定位偏差需要重新回零校准，重则引发工件坠落、机构碰撞的设备故障，这时候带制动器的交流伺服电机就成为这类工况的核心选型部件。这款带制动器的交流伺服电机，本体集成了失电式制动模块，不需要额外加装独立的制动抱闸机构，能在控制回路断电的瞬间触发制动锁止，将转子牢牢固定在当前位置，避免负载位移，在垂直安装的伺服轴、斜置传动工位、需要急停锁止的高精度传动场景中，能大幅提升设备运行的安全性与位置保持精度。从结构设计来看，这款电机采用方形法兰安装端面，输出轴为单键实心轴结构，

　　制动模块集成在电机非输出端的尾部位置，和电机定子、转子组件同轴装配，动力线缆与编码器线缆从电机侧部的接线盒引出，接线盒采用倾斜出线的结构设计，能减少线缆弯折半径，在紧凑安装空间内避免线缆和周边机架、传动部件产生干涉。设计过程中，制动模块的摩擦片间隙是核心控制参数，间隙过大会导致制动响应滞后、锁止力矩不足，间隙过小则会在电机正常运转时出现摩擦片拖滞，导致电机空载电流升高、异常发热，因此建模时严格按照实际装配公差预留了摩擦片的动作行程，同时在制动模块的外壳上预留了手动释放制动的操作孔，方便设备调试、断电检修时手动解除锁止，转动输出轴调整机构位置。安装边界方面，这款电机的法兰安装孔位采用标准方形法兰的孔距设计，输出轴的轴径、轴伸长度、

　　键槽尺寸都匹配通用伺服的安装尺寸，能直接替换同功率段的普通无制动伺服电机，不需要重新设计安装法兰、联轴器的适配结构；电机本体的径向尺寸在集成制动模块后仅比同功率普通伺服增加了尾部的一小段轴向长度，径向轮廓和普通伺服保持一致，在做设备布局时，只需要预留出尾部的接线空间和手动释放制动的操作空间即可，不需要额外放大电机安装位的径向避让尺寸。实际应用中，这类带制动的伺服电机常被用在电子制造设备的贴装头升降轴、包装设备的封合辊驱动工位、物流分拣设备的垂直提升模组、数控机床的刀库换位轴等场景，除了基础的转速闭环、位置闭环控制功能外，制动器的锁止力矩匹配电机额定输出扭矩，能在额定负载下实现可靠锁止，不会出现溜车问题。

　　建模时还原了电机本体的散热筋结构、接线盒的防水密封结构、输出轴的轴承位台阶、法兰端面的定位止口细节，这些细节在做设备整体装配干涉检查时非常关键——比如法兰止口的尺寸如果建模偏差，会导致电机安装后和安装板的同轴度超差，运转时出现输出轴径向跳动，连带联轴器产生异常磨损；接线盒的出线方向如果没有准确还原，可能会在装配时发现线缆和周边的线槽、传感器支架产生干涉，需要临时改线调整。另外，电机尾部的编码器外壳结构也做了等比例还原，在做设备尾部的防护挡板设计时，可以准确预留编码器的拆装空间，不需要后期维护时拆整块挡板才能检修编码器。和外接独立制动器的方案相比，集成式制动的伺服电机不需要额外设计制动器的安装支架、联轴器连接结构，整体轴向尺寸更短，传动链的刚性更好，没有额外的连接间隙，位置控制精度更高，同时制动器的控制回路和电机动力回路做了集成设计，接线时只需要按照引脚定义接好制动电源线即可，不需要单独布设制动器的控制线路，能减少现场接线的工作量，也降低了多线路排布带来的接线故障概率。在做设备的三维布局时，这款电机模型可以直接导入装配体，配合丝杠、导轨、同步带等传动部件做整体运动仿真，验证电机运转时周边部件的运动间隙，检查全行程内是否存在结构碰撞，提前规避装配阶段才发现的空间干涉问题，减少现场改模、返工的成本。
