三菱HF-KN053_B交流伺服电机三维结构

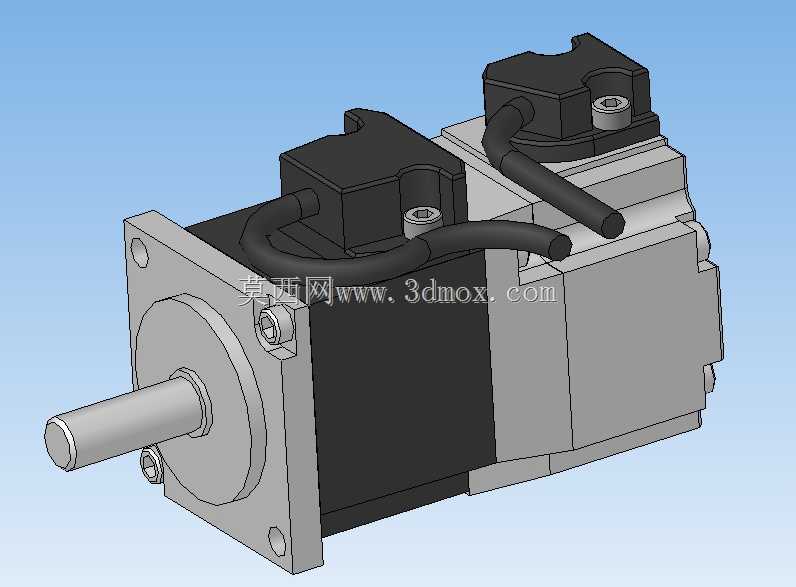

　　这款伺服电机的三维结构完整还原了实物的装配逻辑，从前端法兰安装面到后端编码器侧的结构都做了精准复刻，在做自动化设备布局时，能直接导入装配体校核安装空间，不用反复核对二维图纸的尺寸公差。从实际应用场景来看，这类小功率交流伺服电机多用于3C电子装配设备的进给轴、小型机械手的关节驱动、包装设备的送膜辊筒驱动，还有非标自动化设备里需要精准位置控制的工位，比如点胶机的Z轴升降、贴片机的料带输送，这些场景对电机的响应速度、定位精度都有较高要求，模型里预留的出线位置、安装孔位都和实物一致，做布线设计、安装支架设计的时候能直接参考，不会出现干涉问题。

　　从功能特性来看，这款电机本体集成了动力线与编码器线缆的出线结构，模型里还原了两个线缆接头的安装位置与走向，在做设备布线规划时，可以直接在三维环境里排布拖链内的线缆弯曲半径，避免实际装配时线缆弯折角度超过允许值导致的寿命缩短问题。前端输出轴的轴径、键槽尺寸、法兰安装止口的公差带都按照实物参数做了还原，做联轴器选型、负载端连接结构设计时，能直接匹配对应规格的连接件，不用反复测量实物尺寸。电机本体的散热筋结构虽然在小功率机型上尺寸不大，但模型也做了还原，在做设备热仿真分析时，可以直接导入模型计算电机满负载运行时的散热空间是否充足，避免电机长时间运行出现过热报警。

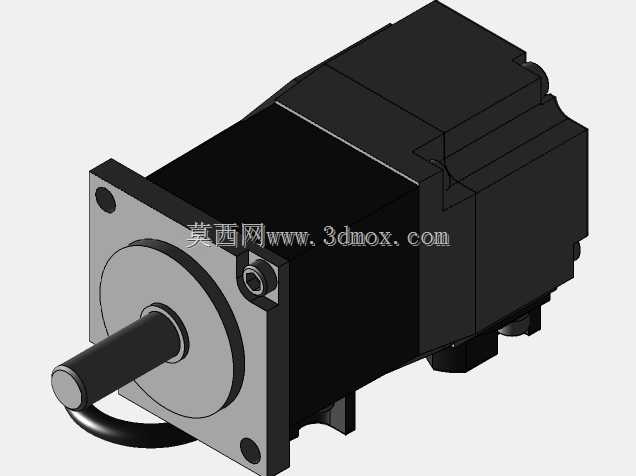

　　设计思路上，这款电机采用方形法兰安装结构，相比圆形法兰的机型，在安装时能更好的定位防转，四个安装孔对称分布在法兰四角，安装支架的加工难度更低，普通铣床就能完成安装面的加工，不需要做复杂的圆形止口车削。电机后端的编码器保护罩做了凸起结构，既给内部编码器电路板预留了足够的安装空间，也能在电机受到轻微碰撞时保护编码器不受损坏，模型里这个保护罩的拆卸边界也做了区分，做设备维护空间校核时，可以直接模拟拆卸编码器罩的操作空间，避免设备安装后维护时没有足够的操作空间。

　　外形尺寸与安装边界方面，这款电机的本体总长从输出轴端面到后端编码器罩尾部的尺寸，在模型里可以直接测量，做设备整体布局时，能精准控制电机伸出部分的空间，比如在做小型滑台设计时，电机安装在滑台端部，不会因为尺寸估算错误导致滑台行程末端和其他部件碰撞。电机侧面的两个线缆接头的伸出长度、弯曲方向都做了还原，在做设备侧板开孔、线缆固定座设计时，能直接对应接头的位置开孔，不用反复调整开孔位置。输出轴的伸出长度、轴端的螺纹孔结构也在模型里有体现，做负载轮、联轴器的轴向固定时，可以直接匹配对应的锁紧螺钉规格，避免轴端固定不牢导致的传动打滑。

　　在实际选型建模过程中，这类伺服电机的模型最容易出现的问题是安装孔位偏差、出线方向错误，还有编码器侧的尺寸遗漏，这款模型把这些容易出错的细节都做了还原，不管是做设备的方案布局，还是做详细结构设计，都能直接使用，减少建模的重复工作量。比如在做小型皮带输送线的驱动端设计时，把电机模型导入后，可以直接调整安装高度，匹配主动辊筒的中心高，设计对应的安装板，不用再单独绘制电机的简化模型，也避免了简化模型忽略细节导致的后期装配干涉。另外，电机本体的各个装配部件都做了分层处理，在做爆炸视图制作、装配工艺说明时，可以直接拆分各个部件，展示电机的内部装配关系，用于新员工的结构培训也非常合适。
