三菱BVW-T系列4P四极漏电保护开关结构

　　这款四极开关对应三相四线制配电场景的终端保护需求，适配3P+N的接线规格，日常在民用建筑总配电箱、工业车间低压配电回路、商用综合体楼层配电间内都能见到同类型产品的身影，主要承担线路过载保护、短路保护以及剩余电流动作保护的核心功能，当回路中出现电流过载、相线间短路、相线对地漏电等故障时，能快速脱扣切断电源，避免线路过热起火、设备烧毁以及人员触电的风险。

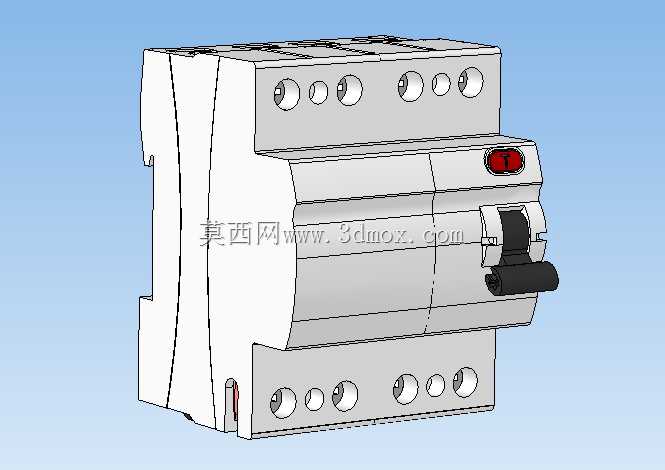

　　从结构设计逻辑来看，整体采用模数化的导轨安装布局，外壳采用阻燃耐冲击的热固性塑料一体注塑成型，上下两端分别设置进出线接线端子，每相端子都配套独立的压线螺丝与防脱线垫片，N极端子与相线端子做了明确的标识区分，避免施工时接错线序。操作手柄设置在正面偏右位置，手柄旁带有红色的故障状态指示窗，正常合闸时指示窗被遮挡，脱扣跳闸时红色窗口露出，运维人员巡检时可以快速判断回路是否出现故障跳闸。侧面预留了拼装扩展的卡槽，可以和同系列的辅助触头、报警触头、过欠压脱扣器等附件直接拼接，不需要额外改动安装结构，适配不同场景的功能扩展需求。

　　安装边界上完全符合标准DIN35mm导轨的安装尺寸，整体宽度对应4个模数的配电位，也就是72mm的安装宽度，上下接线端子的间距满足常规配电回路的接线弯折半径要求，进出线可以采用10-25平方毫米的铜芯导线，接线完成后端子处的绝缘防护挡板可以完全覆盖带电部位，避免运维时误触带电体。开关内部的脱扣机构采用速动结构，脱扣动作时间控制在0.1s以内，剩余电流动作阈值符合终端配电的常规保护要求，既能躲过线路正常的泄漏电流避免误跳闸，又能在出现危险漏电电流时快速动作。

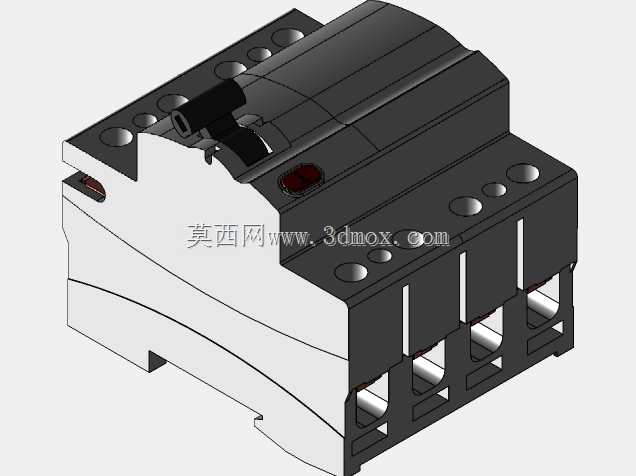

　　建模过程中对内部的触头结构、灭弧室位置、操作机构的联动逻辑都做了还原，外壳的散热槽、端子的标识刻印、手柄的防滑纹理都按照实物比例复刻，在做配电盘三维布局设计时，可以直接调用该模型核对安装位尺寸、预留接线操作空间，避免现场安装时出现和其他回路开关干涉、接线空间不足的问题。不同于普通三极开关，这款四极开关在分断时会同时断开三根相线与中性线，避免中性线断线后后端设备出现中性点偏移导致的过电压损坏问题，在TT接地系统的配电回路中这种四极结构是必备的选型要求，能彻底断开回路的所有带电导体，保障检修作业的安全。

　　日常选型时需要注意，这类四极开关的额定电流需要匹配后端回路的计算电流，短路分断能力要满足安装点的预期短路电流要求，模型中还原的安装孔位、外形尺寸都和实物一致，布局时需要在开关上下预留至少50mm的走线空间，侧面和其他模数化电器之间不需要额外预留间隙，直接并排拼装即可，完全符合低压配电盘的安装规范要求。
