三菱KBW-T系列微型断路器结构设计

　　在低压配电系统的终端配电回路里，微型断路器是承担过载、短路保护以及线路分合控制的核心元件，三菱KBW-T系列断路器的三维结构设计，完全贴合民用建筑、工业控制柜、商用配电盘等多场景的安装使用需求，从结构层面兼顾了保护可靠性、操作便捷性与安装兼容性。

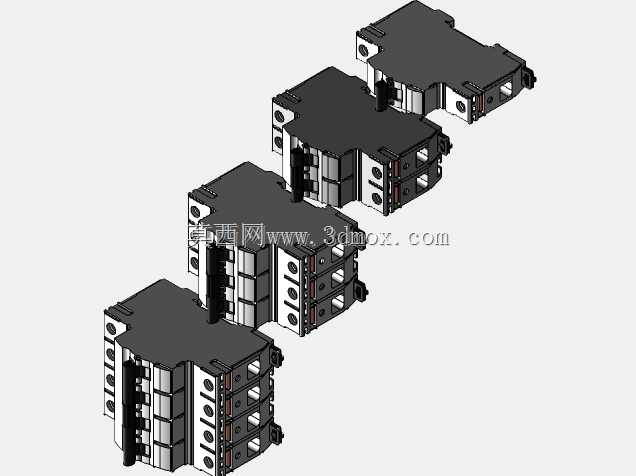

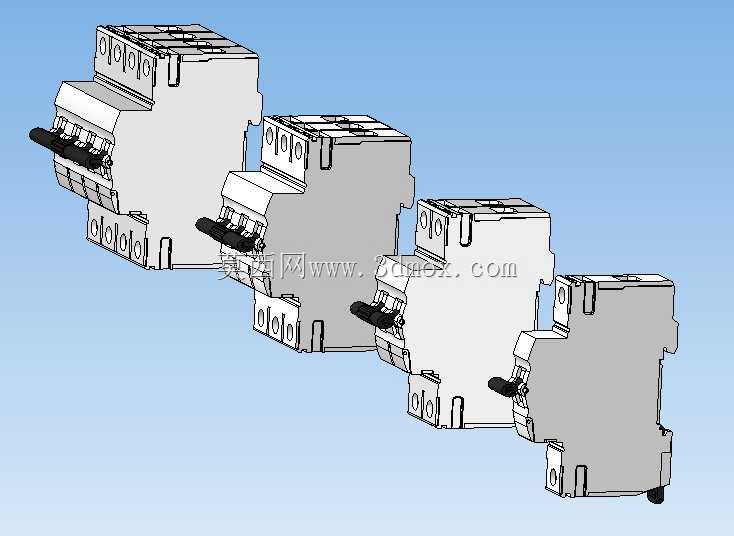

　　从实际应用场景来看，这类模数化断路器主要安装在标准35mmDIN导轨上，单极产品宽度严格遵循18mm模数标准，多极产品通过侧边的联动卡扣拼接，可根据回路极数需求组合为1P、2P、3P、4P结构，适配单相220V照明回路、单相插座回路、三相380V动力回路等不同配电场景，在住宅户内配电箱、写字楼配电竖井、工厂车间设备控制箱、数据中心末端配电单元里都能见到同结构产品的应用，承担线路故障时的快速分断任务，避免线路过热起火、用电设备烧毁等事故。

　　产品的功能特性完全围绕配电保护的核心需求设计，操作手柄采用凸起式防滑结构，分合闸位置有清晰的角度差，合闸时手柄向上抬起与壳体呈约30度夹角，分闸时向下回落，运维人员在光线不足的配电间内也能通过手柄位置快速判断回路通断状态；手柄下方的壳体表面预留了标识插槽，可插入回路标签纸，标注对应回路的供电区域，避免多回路排布时出现误操作。进出线端采用压线框式接线结构，接线螺钉为十字槽设计，适配常规电工螺丝刀操作，压线框内侧有防滑齿纹，压紧导线时可增大接触面积，避免长期运行后导线松动发热，接线端的挡板结构可防止接线时导线铜丝外露引发的相间短路风险。

　　从设计思路层面拆解，整个壳体采用上下扣合的阻燃PA66材质结构，拼接缝隙控制在0.1mm以内，既满足IP20的防护等级要求，防止手指触碰内部带电部件，又能在分断短路电流产生电弧时，阻挡电弧外喷伤及操作人员；内部的灭弧室采用多栅片结构，栅片为冷轧钢板镀锌材质，按等间距排布在灭弧腔室内，短路分断时产生的电弧被栅片切割为多段短弧，快速冷却熄灭，将分断过程的燃弧时间控制在毫秒级，避免触头烧蚀。操作机构采用四连杆结构，实现快速分合闸，无论操作人员手动推合手柄的速度快慢，触头的闭合、分断速度都由机构弹簧力决定，避免慢分慢合导致的触头拉弧烧蚀问题；热脱扣元件采用双金属片结构，回路出现过载电流时，双金属片受热弯曲推动脱扣机构动作，电流越大弯曲速度越快，反时限特性匹配导线的载流发热特性，可精准保护线路绝缘层不被过热损坏；磁脱扣元件采用电磁线圈结构，回路出现短路大电流时，线圈产生的电磁吸力瞬间推动衔铁击打脱扣杆，实现瞬时分断，分断时间小于0.1s，可快速切断短路故障电流。

　　外形尺寸与安装边界的设计完全适配行业通用标准，单极产品的高度为88mm，深度为68mm，安装后突出导轨表面的距离不超过70mm，可适配市面上绝大多数标准配电箱的安装空间，多极拼接时相邻单元的卡扣配合公差控制在0.05mm以内，拼接后整体无松动，操作任意一极的手柄都可带动所有极同步分合，保证分断的同步性；底部的导轨卡扣为弹性结构，安装时只需将断路器上部挂在导轨上，向下按压即可卡入导轨，拆卸时用螺丝刀撬动卡扣下方的解锁拨片即可取下，无需额外紧固件，单人即可完成快速装拆；产品的进出线端间距满足电气间隙要求，不同极的带电部件之间的爬电距离大于8mm，符合低压电器的安全规范，即使在潮湿、多粉尘的工业环境下使用，也不会出现相间击穿、漏电等问题。

　　在结构细节上，壳体表面的散热筋设计沿气流方向排布，正常带载运行时，内部元件产生的热量可通过散热筋快速散发到周围空气中，避免壳体内温度过高影响脱扣元件的动作精度；产品的操作寿命可达一万次以上机械操作、两千次以上电操作，内部的触头采用银合金材质，抗熔焊、耐烧蚀性能优异，长期频繁操作也不会出现触头接触不良、熔焊粘连等问题；侧边的联动结构不仅可实现同型号断路器的多极拼接，还可搭配辅助触头、报警触头、分励脱扣器等附件，拓展远程分闸、故障信号反馈等功能，适配智能配电系统的改造需求。
