15mm×30mm规格交叉管道固定夹持支架

　　在流体输送、轻型结构搭建、设备管线排布的现场作业中，不同走向的管线交叉位置一直是管路固定的难点——常规单管夹只能完成单方向管线的抱紧固定，交叉位置如果采用两个独立管夹拼接，不仅占用安装空间，还容易出现两个管夹相对位移、管线受力偏移的问题，长期运行下管线接头位置容易受附加应力出现渗漏，甚至在设备振动工况下出现管夹松脱的隐患。这款交叉固定管支架，就是针对垂直交叉排布的两根管线固定需求开发的一体式夹持构件，适配的两根管线外径分别为15mm与30mm，刚好对应现场常见的小口径支管与主管道交叉、或者轻型结构中横竖杆件交叉连接的场景，比如自动化设备的气路管线与冷却水管交叉固定、小型工作台的框架杆件交叉连接、户外轻型管线架设的交叉点位固定，

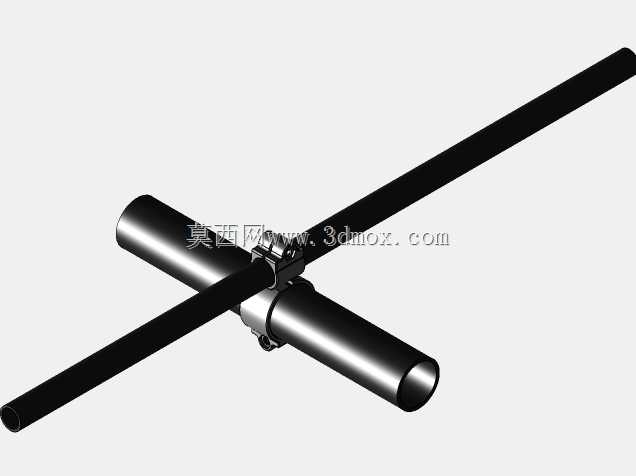

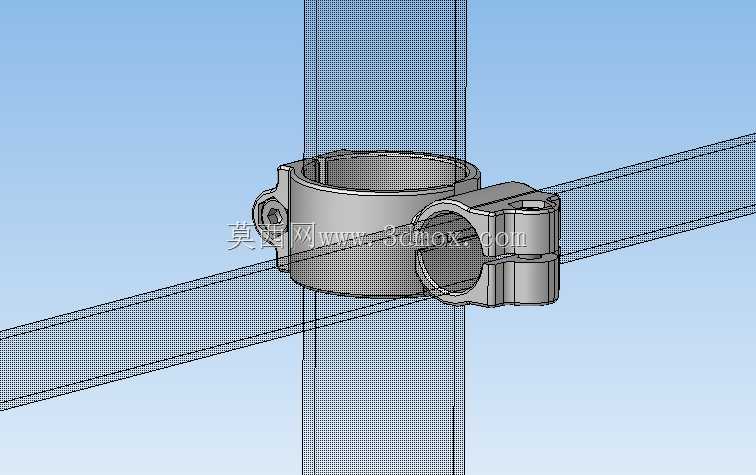

　　都可以采用这款一体式支架完成安装，不需要额外拼接固定件，安装点位的结构整体性更强。从结构设计逻辑来看，这款支架采用了两个轴线垂直相交的抱紧夹腔一体化成型的结构，两个夹腔分别对应两个规格的被固定件，夹腔的开口位置都设计了带螺栓孔的锁紧耳，通过单组螺栓的锁紧力就能同时完成两个方向被固定件的抱紧，相比两个独立管夹拼接的方案，减少了一半的紧固件用量，安装时只需要对准两个管线的交叉位置套入，拧紧锁紧螺栓即可完成固定，现场安装效率提升明显。夹腔的内壁设计了与管件外壁贴合的圆弧面，抱紧时的接触面积更大，不会出现局部应力集中压伤薄壁管件的问题，同时圆弧面的贴合设计也能提升夹持摩擦力，在设备带振动的工况下，也能避免管线出现轴向窜动或者周向转动。

　　考虑到不同安装场景的公差适配，夹腔的开口位置预留了微小的收缩余量，当被固定管件的外径存在小幅负公差时，锁紧螺栓拧紧后夹腔可以产生微量弹性变形，依然能够保证足够的抱紧力，不会出现夹不紧的情况。从安装边界来看，这款支架的整体结构非常紧凑，两个夹腔的相交位置做了圆弧过渡处理，没有突出的尖锐棱角，安装后不会与周边的其他构件产生干涉，支架的整体外轮廓尺寸围绕两个夹腔设计，没有多余的延伸结构，在管线排布密集的狭小空间内也能顺利安装。锁紧耳的位置设计在夹腔的侧方，螺栓的安装方向平行于其中一根管线的轴线，安装时扳手的操作空间充足，不需要特殊工具就能完成锁紧作业。在实际选型使用时，需要注意被固定的两根管线必须为垂直交叉排布，

　　且外径分别匹配15mm与30mm的规格，如果是非垂直交叉的管线，或者管线外径偏差超过1mm，不建议强行安装，避免出现夹持力不足或者夹腔变形的问题。这款支架的一体式结构也避免了拼接式固定件的累积误差，安装后两个管线的相对位置精度更高，对于有管线排布位置要求的精密设备内部管路固定场景，能够更好地保证管线走向的一致性，减少管线弯折产生的应力。另外，夹腔的壁厚设计经过受力校核，在常规的管线固定工况下，能够承受管线自身重量以及管路内流体流动产生的小幅振动载荷，不会出现夹腔断裂或者锁紧失效的问题，长期使用的结构可靠性有充足保障。
