四向锁紧式30mm管径管道固定十字连接件

　　在模块化管路搭建、轻型框架组装、流体输送支管排布、设备外设管线固定这类工程场景里，多根正交管道的交汇固定一直是容易被忽略但影响整体结构稳定性的细节，传统的固定方式往往采用两个独立管夹垂直拼接，不仅安装时需要多次对位拧紧紧固件，长期受振动、管路轻微形变影响时，拼接位置容易出现错位偏移，无法保证四根正交管道的同轴度与位置精度，这款十字形管道固定件就是针对这类痛点设计的专用连接件。

　　从实际使用场景来看，这款固定件适配外径30mm的圆管，可同时完成四个正交方向的管道锁紧固定，常见于工业设备的冷却水管路排布、自动化生产线的轻型气动管线支架搭建、温室大棚的骨架正交节点固定、仓储货架的辅助护栏连接，甚至部分户外临时展架的框架组装场景中都能用到，相比拼接式的固定方案，一体式的十字基体可以保证四个管道安装位的轴线始终处于同一平面且两两垂直，不会因为安装操作或者后期受力出现角度偏差，能大幅降低管路组装时的对位难度。

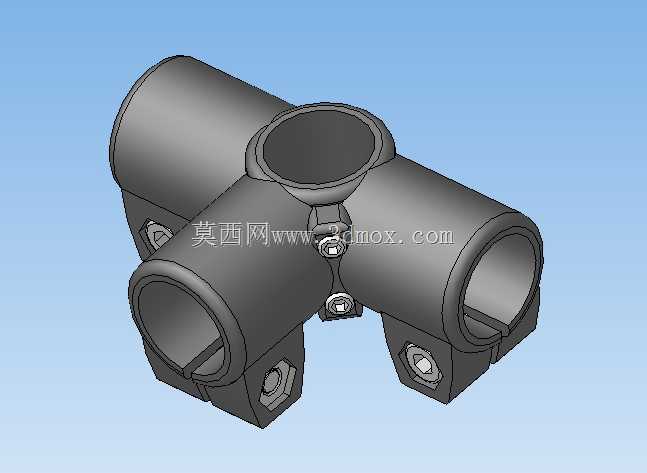

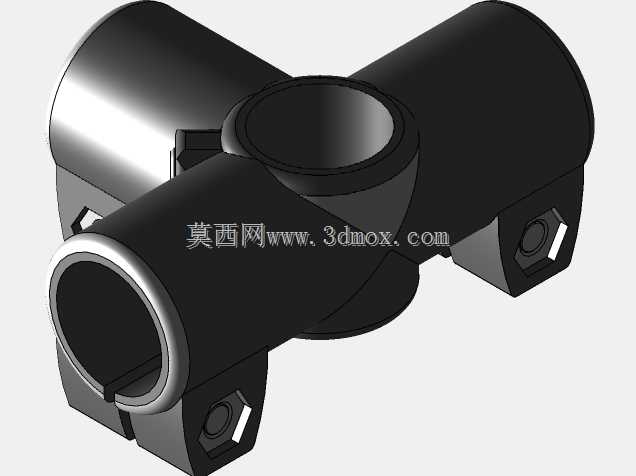

　　功能设计上，这款固定件采用了开口夹式的锁紧结构，每个管道接驳位都预留了锁紧开口，配合六角螺栓实现抱紧力的调节，安装时不需要将管道从端部穿入，直接从开口位置卡入对应管径的管道后，拧紧每个接驳位的锁紧螺栓即可完成固定，这种侧装式的结构对于后期管路改造、节点位置调整非常友好，不需要拆解整段管路就能完成固定件的加装或者位置挪移。四个接驳位的锁紧结构相互独立但基体为一体式铸造/注塑成型，既保证了每个位置的抱紧力可以单独调节适配不同壁厚的管道，也避免了拼接结构带来的整体刚性不足问题，每个锁紧位的螺栓安装座都做了加厚处理，拧紧螺栓时不会出现基座开裂的问题，螺栓孔位做了沉台设计，螺栓拧紧后头部不会突出基座表面，避免安装或者后期维护时被突出的螺栓头刮擦。

　　设计思路层面，这款固定件在做结构建模时，首先确定了四个正交圆柱套筒的中心交汇点，保证四个方向的管道轴线两两垂直且交汇于同一点，避免管道安装后出现错位别劲的问题；套筒的内径按照30mm管径的公差带做了适配，预留了合理的安装间隙，既不会因为间隙过小导致管道卡入困难，也不会因为间隙过大导致抱紧后管道出现晃动；每个套筒的开口宽度经过计算，保证在适配常规壁厚的金属管、PVC管时，拧紧螺栓后开口可以完全收合，提供足够的抱紧力，不会出现管道打滑转动或者轴向窜动的问题；基座的转角位置都做了圆弧过渡处理，避免应力集中，同时也去除了尖锐边角，提升安装操作的安全性。

　　安装边界与尺寸方面，这款固定件的核心适配参数为30mm外径的圆管，四个接驳位的有效抱紧长度经过优化，在保证足够抱紧摩擦力的前提下控制了整体的体积，不会因为固定件体积过大导致管路节点处过于臃肿；相邻两个接驳位的锁紧螺栓位置做了错位排布，安装时扳手操作不会出现空间干涉，不需要特殊的窄幅扳手就能完成螺栓的拧紧操作；固定件整体的外轮廓尺寸控制合理，在管路并排排布时，相邻节点的固定件不会出现互相干涉的问题，可以满足紧凑空间内的正交管路固定需求。需要注意的是，这款固定件属于轻型管路固定件，适用于无高压、无重载轴向拉力的管路场景，安装时每个锁紧螺栓的拧紧力矩需要控制在合理范围，避免力矩过大导致套筒变形或者螺栓滑牙，针对不同材质的管道可以适当调整力矩，比如薄壁PVC管需要降低拧紧力矩避免管道被夹裂，金属管道可以适当提升力矩保证抱紧可靠性。

　　在实际建模过程中，这类管夹类零件需要重点关注套筒内径与适配管径的公差配合、开口位置的形变余量、螺栓安装位的操作空间这几个核心点，很多新手在做这类固定件建模时，往往会忽略锁紧螺栓的操作空间，导致实际安装时扳手无法伸到螺栓位置，或者开口预留量不足，拧紧后无法有效抱紧管道，这款固定件的结构在这些细节上都做了对应的优化，四个方向的结构完全对称，建模时可以先做单方向的夹套结构，通过环形阵列完成整体基体的构建，再补充螺栓安装座、加强筋等细节结构，能大幅提升建模效率，同时保证四个方向的结构尺寸完全一致，避免出现对称位置尺寸偏差导致的安装问题。
