带寄生链轮的偏心传动链导向调节组件

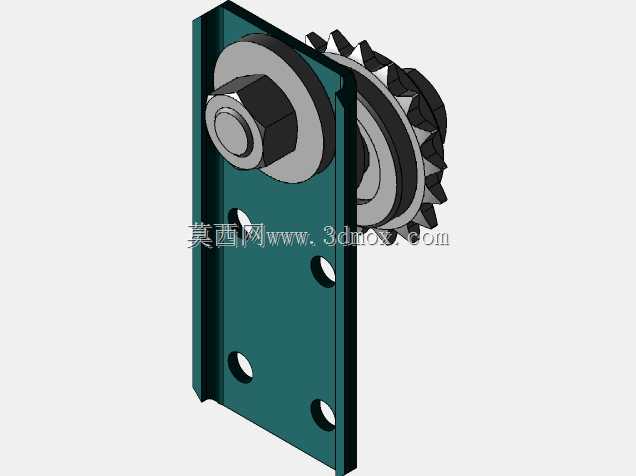

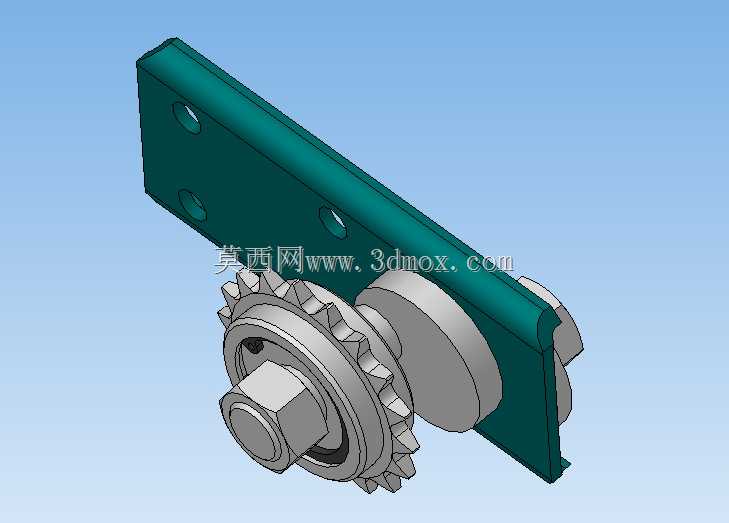

　　在各类采用链传动的输送、动力传输场景中，链条因长期运行产生的磨损伸长、运行轨迹偏移是困扰运维与设计人员的常见问题，这类问题轻则引发传动异响、跳齿，重则导致链条脱啮、设备卡停，尤其在长距离链传动、多工位循环输送线、重载链传动工况下，常规的固定式张紧结构往往无法适配链条磨损后的自适应补偿需求，也难以抵消安装过程中机架焊接、装配带来的同轴度误差。这款偏心结构的传动链导向组件，正是针对这类工程痛点设计的功能性传动辅件，核心通过偏心调节结构配合寄生式链轮，实现链条张紧度的无级调整与运行轨迹的侧向约束，无需额外拆解主传动链路即可完成张紧作业。从结构设计逻辑来看，组件采用一体化安装基板作为承载基体，基板上预留的三个通孔对应机架侧的安装点位，

　　孔位间距按照常规链传动机架的型材安装孔距做了适配，可直接通过螺栓固定在槽钢、方钢焊接的机架侧壁，不需要额外加工过渡连接座，安装时仅需在机架对应位置预制匹配的螺纹孔或穿螺栓的光孔即可，基板的厚度经过强度校核，能够承受链轮啮合过程中产生的径向载荷，不会在长期张紧力作用下出现翘曲变形。基板侧方伸出的偏心轴段是整个组件的调节核心，轴段与基板的安装孔存在设定的偏心距，转动轴段即可改变寄生链轮的中心位置，从而调整链轮与传动链条的啮合压紧量，实现张紧度的调节，当调整到合适位置后，通过轴端的六角锁紧螺母配合止动垫圈完成锁止，避免设备运行过程中轴段受链条冲击出现回转松脱。寄生链轮采用与主传动链轮同参数的齿形设计，齿廓经过修形处理，

　　能够与标准滚子链实现顺畅啮合，不会出现卡滞、咬链的问题，链轮内部集成了滚动轴承，内圈与偏心轴段过盈配合，外圈随链条啮合转动，转动阻力小，长期运行的磨损量低，相比固定式的尼龙导向块，金属链轮的导向结构耐温、耐油污能力更强，在高温、多切削液、多粉尘的车间工况下也能稳定工作，不会出现导向块快速磨损失效的问题。从安装边界来看，组件整体沿基板长度方向的尺寸控制在紧凑型区间，突出基板外侧的链轮与轴段总厚度较薄，不会占用过多的机架外侧空间，即使在设备内部管线密集、安装空间局促的位置，也能完成布置，不需要对周边的管线、护板做大规模改动。在实际应用中，这类导向组件可适配多种节距的标准滚子链，既可以用在皮带输送机的驱动端链条张紧，

　　也可以用在自动化装配线的循环托盘输送链的侧向导向，还能在农机、工程机械的开式链传动位置作为张紧辅件使用，相比传统的弹簧式张紧结构，这种偏心锁止式的结构没有弹性元件的疲劳失效问题，张紧力一旦设定完成就不会随运行时间出现衰减，维护周期更长。设计过程中充分考虑了装配的工艺性，所有零件均采用常规机械加工工艺即可生产，基板可通过板材激光切割后铣削安装面，偏心轴段采用圆钢车削加工，链轮可采用标准链轮改制或直接铣齿加工，没有复杂的曲面结构，普通的机加工车间即可完成制造，生产成本可控。链轮与轴段之间的轴承选用标准深沟球轴承，备件采购方便，后期维护时仅需更换磨损的轴承或链轮即可，不需要整体更换组件，降低了设备的全生命周期运维成本。在实际选型使用时，需要根据主传动链条的节距、滚子直径选择对应齿形的链轮规格，同时根据链条的运行张力确定所需的张紧力，调整偏心轴的旋转角度来获得合适的压紧量，锁止螺母时需要按照规定的扭矩拧紧，避免轴段转动导致张紧失效，安装时要保证链轮的齿面与主传动链轮的齿面处于同一平面，避免出现偏磨导致链条过早损坏。
