交叉滚轮式线性直线导轨结构设计

项目分类:通用机械零部件 发布时间:2023-07-08 ID:696563

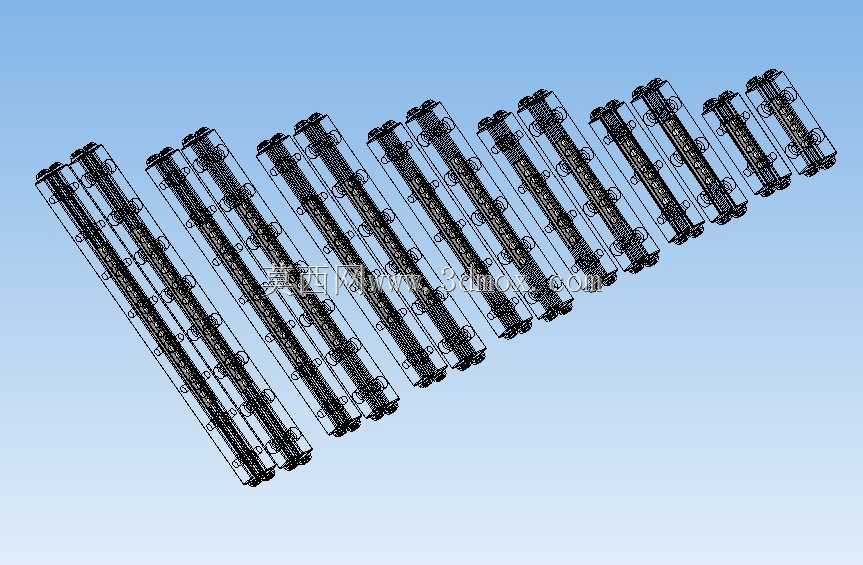

  • 交叉滚轮式线性直线导轨结构设计

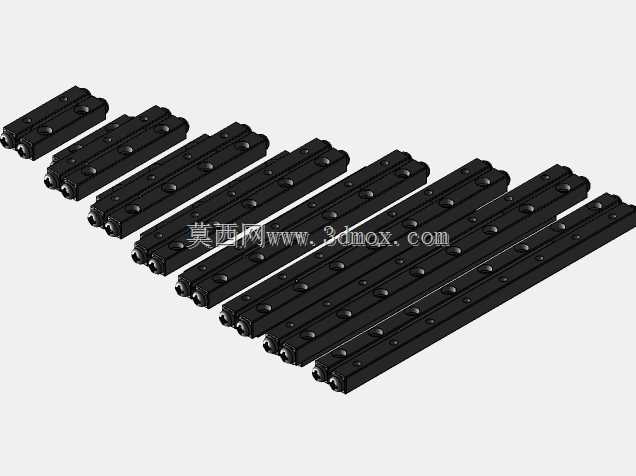

  • 交叉滚轮式线性直线导轨结构设计

  在精密传动与直线导向场景中,交叉滚轮线性导轨是兼顾承载能力与运动平顺性的核心导向部件,这类结构常被应用在半导体检测设备滑台、光学检测平台位移轴、小型精密机床进给单元、自动化点胶设备运动轴等对导向精度、摩擦阻力有较高要求的工位。区别于传统滚珠直线导轨的点接触承载形式,交叉滚轮导轨采用圆柱滚轮交叉排布的接触形式,滚动体与导轨滚道之间为线接触,同等安装截面下的额定承载能力更高,同时抗冲击载荷的表现更优,在存在断续切削力、频繁启停冲击的工况下,滚道不易出现点蚀损伤,长期运行的精度保持性更稳定。

  从结构设计逻辑来看,该系列导轨覆盖1.5mm到80mm的行程区间,适配不同行程需求的小型精密运动单元,设计时首先确定滚轮的交叉排布角度,相邻滚轮的轴线呈90度交叉布置,可同时承受垂直方向、水平方向以及倾覆方向的复合载荷,无需额外增加辅助导向块即可完成多方向载荷的承载,大幅简化滑台的整体结构设计。导轨本体采用高碳铬轴承钢材质,滚道面经过淬硬处理后做精密磨削,表面粗糙度控制在Ra0.8以下,降低滚轮滚动过程中的摩擦阻力,同时减少长期运行的磨损量,保证运动精度的长期稳定。保持架采用工程塑料与金属嵌件结合的结构,既保证滚轮定位的精度,又能在高速往复运动时降低保持架与滚轮、导轨之间的碰撞噪音,适配需要低噪音运行的实验室检测类设备场景。

  在安装边界设计上,该系列导轨采用标准化的安装孔位布局,导轨底面为基准安装面,平面度公差控制在0.02mm/100mm以内,安装时只需将导轨底面与设备安装基面贴合,通过内六角螺钉锁紧即可完成固定,无需复杂的刮研调校工序,降低设备装配的人工成本。滑台部分的安装面同样预留标准螺纹孔位,可直接连接负载工装、检测探头、执行元件等部件,适配不同行业的安装接口需求。设计时特意控制了导轨的整体截面高度,在保证结构刚性的前提下压缩安装空间,适合安装空间受限的小型自动化设备内部,比如桌面型点胶机、视觉检测滑台、小型医疗检测设备的位移单元等场景,不会因为导向部件占用过多空间导致设备整体体积过大。

  从实际使用特性来看,交叉滚轮结构的滚动摩擦系数稳定在0.002到0.004之间,运行时无明显爬行现象,即使在低速微动进给的工况下,也能实现微米级的进给精度,不会出现粘滑现象影响设备的定位精度。滚轮内部采用预润滑的密封轴承结构,出厂时已填充长效润滑脂,正常使用工况下无需频繁补充润滑,维护周期相比传统滑动导轨延长3倍以上,降低设备的后期维护成本。针对不同的使用环境,导轨表面可做镀镍防锈处理,适配有一定湿度、轻度腐蚀的生产场景,比如电子组装车间的SMT接驳台、食品包装设备的导向工位等,避免导轨生锈导致运动卡滞。

  在结构建模过程中,需要重点保证滚轮与滚道的接触间隙匹配,预压量控制在0到0.02mm之间,预压过大会导致运行阻力增大、滚轮磨损加快,预压过小则会出现运动间隙,影响导向精度。建模时需逐一验证每个滚轮与滚道的接触状态,保证所有滚轮在全行程范围内都能均匀承载,避免出现个别滚轮过载导致的早期失效。导轨的行程限位位置设计有软质缓冲挡块,避免滑台运行到行程末端时出现硬碰撞,保护滚轮与滚道不受冲击损伤,同时降低碰撞产生的噪音。不同长度规格的导轨保持架长度随行程匹配,保证全行程范围内滚轮都不会脱出滚道,运行过程无卡滞点,往复运动的阻力波动控制在15%以内,保证设备运行的平顺性。
