TSUBAKIMOTO d16轴用安全型刚性链条联轴器

　　这款d16mm轴用刚性链条联轴器，是针对中小功率传动场景下的轴系刚性连接需求开发的传动部件，日常在轻工输送线、小型包装设备、精密机床辅机的传动链路中应用较多，核心作用是实现两根同轴线布置的传动轴之间的扭矩传递，同时依靠自身的刚性结构维持轴系的对中精度，避免传动过程中出现轴端窜动带来的传动误差。从结构设计逻辑来看，这款联轴器没有采用弹性元件补偿偏移的思路，而是选择双排滚子链条作为扭矩传递的核心载体，配合两个带对应链轮齿形的半联轴器，通过链条与链轮齿的啮合来完成动力传输，这种结构相比凸缘式刚性联轴器，拆装维护的便捷性更高，不需要完全挪动两端的设备轴系，仅需拆卸链条的连接销轴即可完成联轴器的拆解，

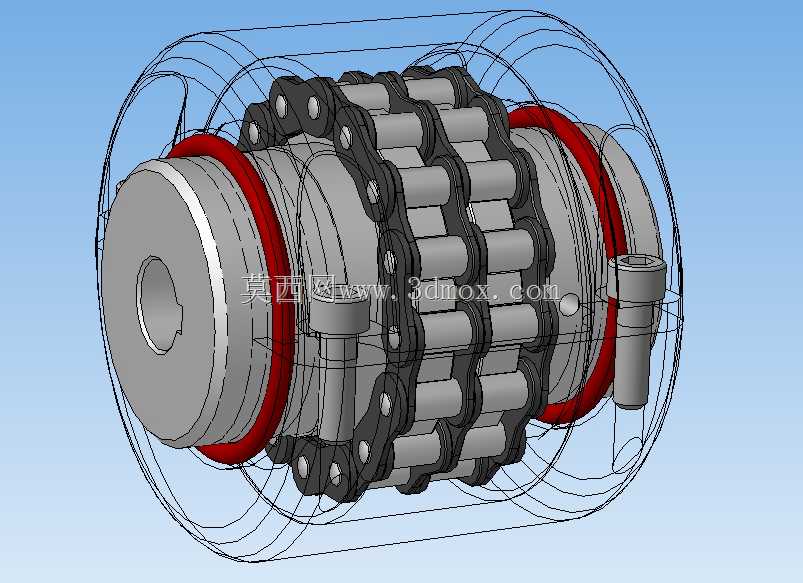

　　日常设备维保的时候能大幅缩短停机调整的时间。两侧的半联轴器内孔加工为标准16mm直径的通孔，配套紧定螺钉结构实现与轴的周向固定，安装时需要保证两端轴的同轴度误差控制在0.1mm以内，因为刚性链条联轴器本身不具备径向、角向偏移的补偿能力，一旦对中偏差超出允许范围，会加速链条与链轮齿的磨损，严重时甚至会出现链条卡滞、断裂的故障。联轴器外侧设计有全包式的安全防护罩壳，也就是图中两侧带红色密封边的环形壳体结构，这个结构一方面是避免传动过程中链条啮合部位卷入杂物、或者操作人员误触转动的链条引发安全事故，另一方面壳体内腔可以存储润滑脂，对链条与链轮的啮合部位进行持续润滑，延长部件的使用寿命，减少日常维护的注油频次。从安装边界尺寸来看，

　　这款联轴器的径向最大轮廓尺寸控制在较小范围内，适合安装空间紧凑的传动工位，轴向总长度适配常规16mm轴端的伸出长度设计，不需要对现有设备的轴系结构做额外改造就能直接替换同规格的旧联轴器。在扭矩传递特性上，双排链条的啮合接触齿数多，单位面积承受的接触应力更小，能够稳定传递中小功率工况下的扭矩，不会出现弹性联轴器长期使用后弹性元件老化、扭矩传递衰减的问题，适合对传动精度保持性有一定要求、轴系对中条件较好的固定安装设备使用。设计过程中，链轮齿形采用了标准的滚子链链轮齿廓加工，齿面做了淬火硬化处理，硬度达到HRC45-50，能够承受链条啮合时的冲击载荷，链条选用的是标准规格的精密滚子链，互换性强，后期如果出现链条磨损，不需要更换整个联轴器，

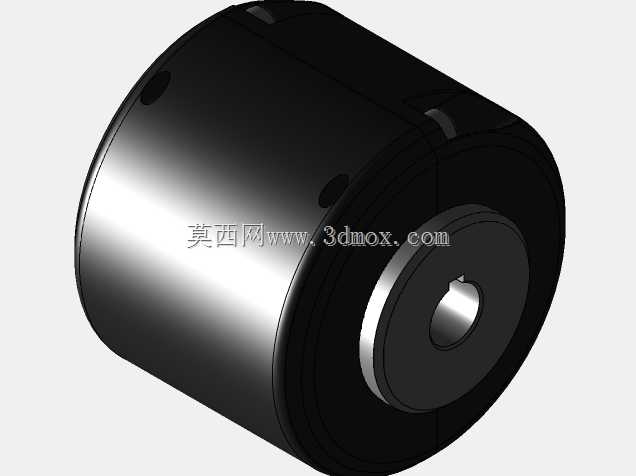

　　仅需采购对应规格的标准链条即可完成替换，大幅降低了设备的后期维护成本。两侧的防护罩壳采用剖分式结构设计，通过侧面的内六角圆柱头螺钉实现两半壳体的紧固连接，密封边处的橡胶圈可以避免壳体内的润滑脂泄漏，同时阻挡外界的粉尘、切削液进入啮合区域，在有少量切削液飞溅的机床辅机工位、或者有粉尘的轻工物料输送工位都能稳定运行。实际选型使用的时候，需要核算传动链路的额定扭矩，保证联轴器的额定传递扭矩大于设备峰值扭矩的1.5倍，同时要确认两端轴的直径均为16mm，轴端的固定方式适配紧定螺钉锁紧的形式，如果是正反转频繁、冲击载荷较大的工位，还可以在半联轴器的轴孔位置增加键槽结构，进一步提升周向固定的可靠性，避免长期正反转出现轴孔与轴的相对滑动磨损。
