可调式滚子链张紧调节装置结构

　　在各类链传动应用场景中，链条松边垂度控制是保障传动稳定性、降低冲击载荷、延长链条与链轮使用寿命的核心环节，这款可调式滚子链张紧装置，正是针对常规链传动张紧结构调整行程有限、安装适配性不足的痛点完成的结构设计。从实际应用场景来看，这类张紧装置可覆盖轻工输送线、小型农机传动组、自动化设备动力传输单元、机床辅机传动机构等多种采用单排滚子链传动的工况，尤其适合安装空间受限、传动中心距无法通过调整主从动轮位置改变的设备布局场景，无需改动原有主从动链轮的安装基准，即可独立完成张紧力的调节与维持。

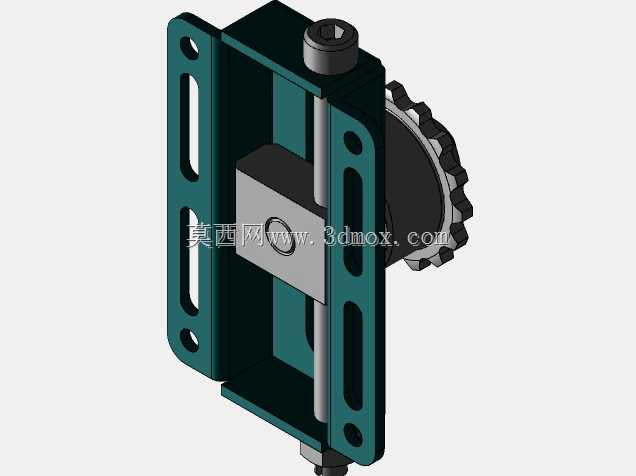

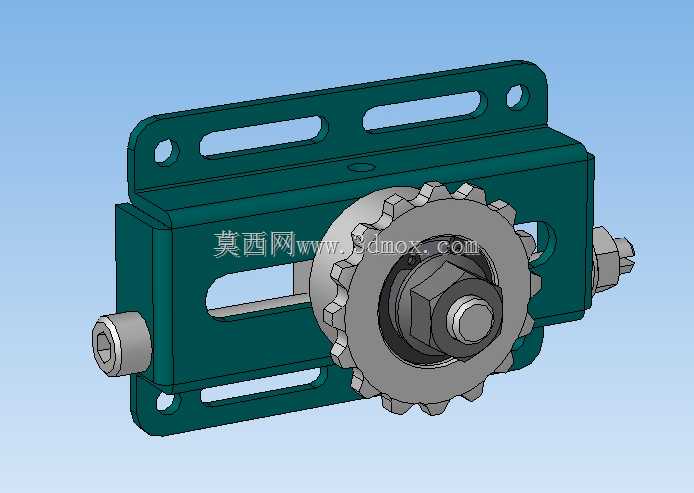

　　从功能特性层面看，该装置采用滑动调节式张紧结构，主体安装座为带多组长条安装孔的槽型焊接结构，安装座上的长条孔沿链条张紧调节方向布置，既可以通过长条孔完成整个张紧装置在设备机架上的位置粗调，也可以通过座体内部的滑动轴系完成链轮位置的精调，双重调节行程可以适配不同节距、不同初始垂度的滚子链张紧需求。张紧链轮采用标准单排滚子链配套链轮，齿形符合GB/T1243的滚子链链轮齿形规范，与对应规格的链条啮合时无卡滞、跳齿风险，链轮通过深沟球轴承支撑在调节轴上，转动过程中摩擦阻力小，不会额外增加链传动的功率损耗。调节轴的端部采用六角锁紧螺母结构，调整张紧量时只需松开锁紧螺母，旋动调节端的螺栓即可推动轴系沿安装座的导向槽移动，待张紧力达到工艺要求后，重新锁紧螺母即可完成固定，整个调节过程无需拆卸周边防护或相邻部件，现场运维操作便捷。

　　在设计思路上，这款结构优先考虑了安装兼容性与运维便捷性，安装座的长条安装孔采用腰型孔设计，孔距与孔径覆盖了常见的设备机架安装螺栓规格，安装时可根据机架上的实际安装孔位微调装置整体位置，降低对机架加工精度的要求。座体的导向槽采用铣削加工，槽宽与滑动轴套的配合间隙控制在H8/f7区间，既保证滑动调节时无卡滞，也避免间隙过大导致链轮偏斜，防止链条出现偏磨、侧跳问题。链轮的轴向定位采用轴肩加锁紧挡圈的组合结构，可根据链条的实际宽度调整链轮的轴向位置，保证链轮齿面与主从动链轮处于同一传动平面，减少链条的侧向附加载荷。整个装置的外露金属部件均做了发黑防锈处理，适配车间多粉尘、少量油污的工作环境，无需额外做防护涂层即可满足长期使用的防锈要求。

　　从安装边界与尺寸适配角度看，该张紧装置的整体外形为扁平式结构，厚度方向尺寸紧凑，可安装在链条松边的内侧或外侧位置，安装时需保证链轮的啮合包角不小于90度，确保张紧时链条与链轮有足够的啮合齿数，避免啮合齿数过少导致的应力集中。调节行程覆盖了常规08A到12A规格滚子链的张紧量需求，可补偿链条初始安装误差、运行磨损后的伸长量，无需频繁拆卸链条截链调整。安装时需注意，装置的调节方向需与链条松边的垂度方向一致，保证调节力沿链条张力的反方向施加，避免出现附加的侧向力。轴系的润滑可通过链轮轮毂处的注油孔定期补充润滑脂，维护周期与设备整体的运维周期匹配，无需单独增加运维频次。

　　在实际选型适配时，可根据所用链条的节距、滚子直径选择对应齿形的链轮组件，安装座的尺寸可根据实际安装空间做同比例缩放，核心的导向调节结构、锁紧结构无需改动，即可适配不同规格的链传动张紧需求。相较于传统的弹簧式张紧轮，这种刚性可调式张紧装置不存在弹簧疲劳失效的问题，张紧力一旦调整完成即可长期保持稳定，不会因为设备运行过程中的振动出现张紧力衰减，尤其适合重载、启停频繁的链传动工况；相较于压板式张紧结构，这种链轮式张紧属于滚动摩擦，对链条的磨损量更小，不会出现压板蹭磨链板导致的链条提前失效问题。
