手动式链条对接安装专用夹持工装

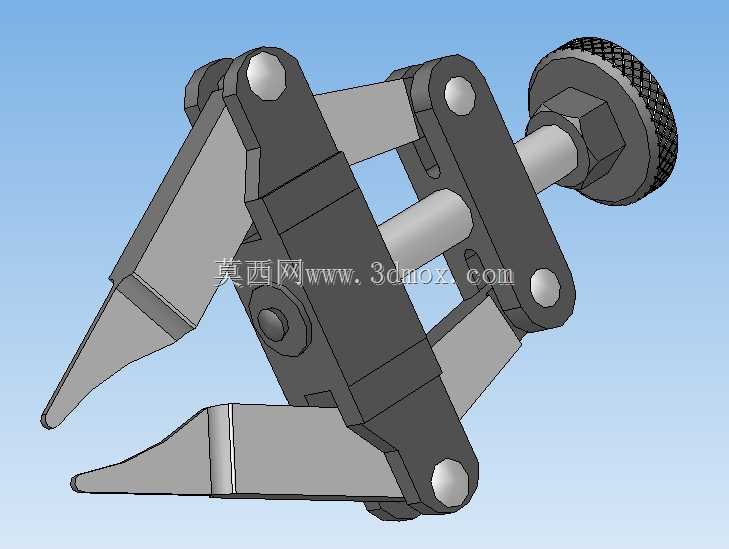

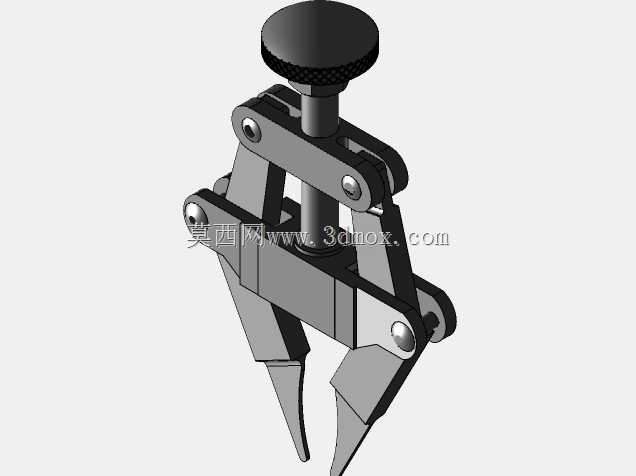

　　在工业传动系统的运维与装配场景中，滚子链、输送链的闭合对接一直是一线装配人员的高频操作痛点——链条张紧状态下两端链节难以精准对位，徒手按压不仅施力不均容易造成链板歪斜，还可能出现夹手风险，尤其在设备检修现场空间受限、无法使用大型压装设备的工况下，便携的专用夹持工具是提升装配效率的核心辅具。这款手动式链条对接夹持工装，正是针对这类场景设计的便携式手动操作工具，整体采用剪式连杆增力结构，无需外接动力源，单手即可完成施力操作，适配多数常规规格的工业传动链条现场装拆作业。从结构设计逻辑来看，该工装摒弃了复杂的螺旋直压结构，采用对称式双连杆剪式布局，后端设置滚花防滑调节旋钮，通过旋钮的旋进推动两根平行导向光轴前移，

　　带动两侧对称布置的连杆机构收拢，前端的两个尖嘴夹爪同步向中心靠拢，刚好可以卡在待对接的两段链条端部链板上，随着旋钮持续旋进，夹爪逐步将两段链条的链节孔位精准对齐，直到链销可以顺畅穿入完成连接。这种结构的优势在于，连杆机构可以将旋钮输入的较小扭矩放大为夹爪端的较大夹持拉力，同时保证两侧夹爪的运动完全同步，不会出现单侧施力导致链板偏斜的问题，避免传统一字螺丝刀撬、锤子敲的野蛮装配方式对链板、链销造成的损伤。夹爪部分做了收尖处理，尖端厚度适配标准传动链的链板间隙，能够轻松插入相邻链节的空隙中完成卡位，不会出现滑脱问题；夹爪与链板接触的端面做了平面铣削处理，增大接触面积的同时避免压伤链板表面的防锈层。

　　导向部分采用两根平行的磨光圆轴作为运动导向，轴与安装座之间采用间隙配合，保证旋钮旋进过程中运动顺畅无卡滞，同时抵消连杆运动产生的侧向力，提升整体结构的刚性，避免长期使用后出现结构变形导致夹爪对位不准的问题。后端的旋钮表面加工有网纹滚花，即使手上沾有油污也能可靠握持施力，旋钮与光轴的接触端设置有止推结构，旋转旋钮时光轴仅做轴向移动不会跟随转动，减少操作阻力。从安装边界与尺寸适配来看，该工装整体收拢状态下长度约160mm，最大张开宽度适配08B、10A、12A等常用规格的工业传动链条，夹爪的行程范围覆盖这类链条装接时需要的拉拢距离，整体重量控制在400g以内，可以直接放入工具兜随身携带，无论是生产线上的链条装配工位，

　　还是厂区设备的日常巡检维修，都可以随时取用。在实际使用过程中，操作人员只需要先将待对接的两段链条端部大致对位，把工装两个夹爪分别卡在两端链节的外侧链板位置，缓慢旋转后端旋钮，观察链节的销轴孔完全对齐后，停止旋进，将连接销轴穿入孔位完成铆接或者卡簧安装，之后反向旋转旋钮松开夹爪即可完成整个装配过程，整个操作单人即可完成，相比传统的撬压装配方式，作业效率可以提升60%以上，同时大幅降低链条装配过程中的零件损伤率。设计过程中针对连杆的铰接点做了重点强化，所有铰接位置都采用销轴铆接结构，销轴与连杆孔之间采用小间隙配合，既保证连杆转动灵活，又避免铰接间隙过大导致夹爪对位精度下降；主体结构件采用中碳钢材质，表面做发黑防锈处理，兼顾结构强度与耐用性，能够适应车间、户外工地等复杂作业环境的使用需求，不会因为轻微磕碰、沾附油污就出现功能失效。不同于大型的链条压装设备，这款工装没有复杂的液压、气动组件，全部为纯机械结构，几乎不需要额外维护，长期使用后如果铰接位置出现磨损松动，只需要重新铆接销轴或者更换磨损的销轴即可恢复精度，维护成本极低。在输送设备、农机、机床、摩托车等大量使用传动链的行业场景中，这类小型专用工装是一线维修、装配人员不可或缺的实用工具，解决了狭小空间内链条对接对位难、施力难的实际问题，结构简单可靠，操作门槛低，新入职的操作人员只需要简单演示即可掌握使用方法，不会出现操作失误导致的零件报废问题。
