可重构式管材双面弯曲成型工装结构

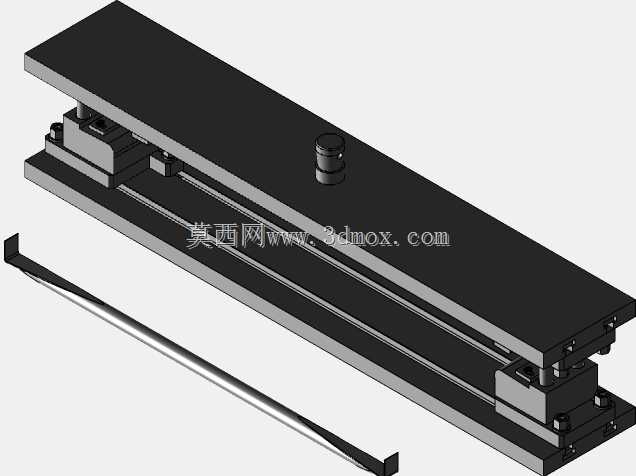

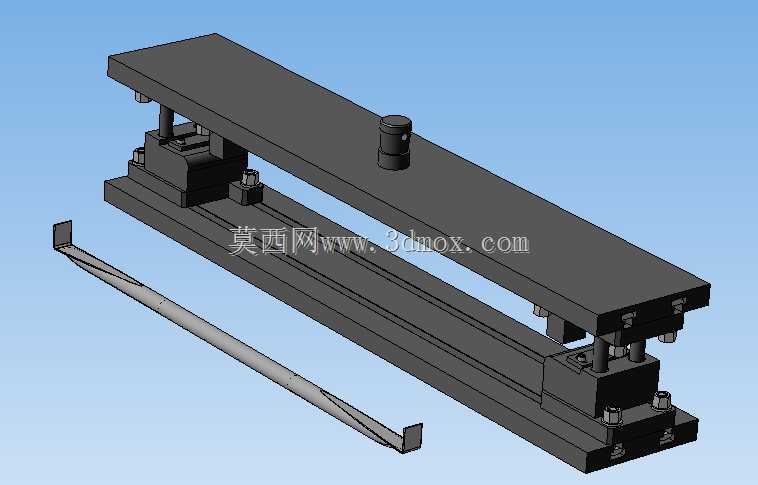

　　在管材类零部件的批量冲压加工场景中，常规单工位弯曲模往往只能完成单一方向、固定曲率的弯管工序，遇到需要双向弯折的型材件时，通常需要拆分两道工序、更换两套模具分别冲压，不仅会增加工件多次定位带来的形位误差，还会拉长单件加工节拍，在多品种小批量的管材件生产场景下，这类刚性模具的换型成本会被进一步放大。这套可重构的管类双面弯曲工装，正是针对这类加工痛点设计的冲压成型结构，整套模架采用标准的后侧导柱模架作为基础承载结构，上下模座通过对称布置的导柱导套实现合模过程的精准导向，合模行程内的导向间隙控制在常规冷冲模的精度区间内，可适配普通开式压力机的安装接口，无需对设备台面做额外改造即可直接装夹使用。

　　从功能实现逻辑来看，这套工装将两个方向的弯曲成型型腔集成在同一套模架内，上模下行时，首先通过两侧的弹性压料块将管坯牢牢压紧在凹模型腔的定位面上，避免管材在受压弯曲时出现轴向窜动或截面失稳变形；随着上模继续下行，两个对称布置的弯曲凸模先后接触管坯的对应弯折位置，依次完成两个方向的弯曲成型动作，整套成型过程在一次压力机行程内即可完成，无需中途翻转工件或是二次定位，能有效控制双向弯管的两个弯折段的角度公差与位置度。和传统固定式弯管模不同的是，这套工装的成型镶块采用了可拆分的模块化设计，弯曲凸模、凹模镶块以及定位挡块都通过紧固件与模座连接，当需要加工不同管径、不同弯曲角度或是不同弯折位置的管材件时，只需要更换对应的成型镶块、调整定位挡块的安装位置，就能快速完成模具的重构换型，不需要重新制作整套模架，能大幅降低多品种管材加工的模具投入成本，也能缩短新产品试制阶段的工装准备周期。

　　在安装边界与尺寸适配方面，整套模具的闭合高度、模座安装槽的尺寸都匹配常用公称压力开式压力机的参数范围，上下模座的平行度在出厂前会按照冷冲模的相关精度要求做校准，安装时只需要将上模柄固定在压力机滑块的模柄孔内，下模通过压板压紧在设备工作台上，调整好合模深度即可投入生产。成型过程中，管材的内壁不需要额外填充芯轴即可完成常规壁厚管材的弯曲成型，针对薄壁管的加工需求，也可以在对应位置加装防皱镶块来抑制弯管处的起皱缺陷。模具的卸料结构采用弹性卸料板结合顶料杆的组合形式，成型完成后上模回程时，卸料板会将包在凸模上的工件刮下，下模的顶料杆会将卡在凹模型腔内的工件顶出，方便操作人员取件，整个卸料过程不需要额外的辅助工具，能进一步提升加工的流畅性。

　　从实际应用的场景来看，这类可重构弯管工装特别适合家具五金、汽车管路、健身器材等领域的小批量多规格管材件加工，这类场景下的管材弯折往往存在双向弯折的需求，且产品迭代速度快、规格调整频繁，传统固定模具的适配性差、换型成本高的问题会非常突出，而这套模块化的可重构结构，只需要储备不同规格的成型镶块，就能覆盖一定尺寸范围内的各类双向弯管加工需求，在保证成型精度的前提下，把工装的复用率提升到较高水平。设计过程中也充分考虑了模具的维护便利性，所有易磨损的成型部位都采用了单独的镶块结构，长期使用出现磨损后，只需要拆下对应的镶块进行补焊修复或是直接更换，不需要对整个模座进行加工，能大幅降低模具的后期维护成本与停机维护时间。模架本身采用标准模架改制，所有的导柱导套、弹性元件、紧固件都采用通用标准件，备件采购方便，不需要定制特殊规格的配件，进一步降低了全生命周期的使用成本。
