d1.5mm行程80mm交叉滚轮直线导轨结构

　　在精密传动场景里，这类交叉滚轮直线导轨的应用覆盖了从半导体检测工位的微位移滑台、光学调焦机构，到小型自动化装配设备的进给单元，不少需要微米级重复定位精度的轻载直线运动工位，都会优先选用这类结构。区别于常规滚珠直线导轨，交叉滚轮结构的滚动体采用圆柱滚子交叉排布的形式，相邻滚子的轴线呈90度垂直交错，单组导轨副就能同时承受径向、反径向以及左右水平方向的载荷，整体刚性比同尺寸滚珠导轨高出不少，在短行程高频往复的工况下，滚动体的自旋损耗更低，运行时的阻尼波动更小，不会出现轻载下滚珠蠕动的卡顿问题。

　　从结构设计逻辑来看，这套导轨的滚道采用V型直槽结构，滚轮与滚道的接触为线接触形式，设计时需要严格控制滚轮的直径公差、圆柱度，以及相邻滚轮的交叉排列间距，避免运行过程中出现滚子卡滞、偏磨的问题。导轨的基准安装面做了0.01mm级的平面度要求，安装孔位采用等间距排布，适配常见的精密滑台安装孔距，安装时不需要额外做复杂的配磨工序，只要将基准面靠紧设备安装基面，按对角线顺序锁紧固定螺丝就能达到出厂精度，大幅降低现场装配的调试难度。

　　尺寸边界上，这套导轨适配的滚动体直径为1.5mm，有效行程为80mm，整体导轨的截面高度控制在较低的数值，非常适合安装空间受限的紧凑型设备内部。导轨的保持架采用一体化加工的高分子耐磨材质，能够将交叉排布的滚轮精准限位在滚道内部，即使导轨抽出到最大行程位置，滚轮也不会从滚道内脱落，日常维护时不需要额外拆解保持架重新装滚子，减少了设备维护的复杂度。滚道表面做了淬硬处理，表面硬度达到HRC58-62，淬硬层深度控制在0.8-1.2mm，既保证了接触区域的耐磨性能，又避免了整体淬硬导致的导轨基体变形，长期运行下的精度保持性能够满足精密设备3-5年的使用周期要求。

　　实际选型使用时，这类导轨的预压等级可以根据工况调整，轻载高速的检测工位可以选用微预压等级，运行阻力更小，往复运动的响应速度更快；如果是有切削载荷或者偏载的加工工位，可以选用中预压等级，进一步提升结构刚性，减少负载下的弹性变形量。需要注意的是，这类交叉滚轮导轨对安装面的平行度有一定要求，如果两个安装导轨的平行度偏差超过0.02mm，会导致滚轮受力不均，运行阻力骤增，长期使用会出现滚道局部磨损、精度丧失的问题，所以装配时需要用百分表打表校准两导轨的平行度，再完成最终锁紧。另外，导轨的润滑采用轻质润滑脂即可，不需要频繁加注，通常每运行1000公里行程补充一次润滑脂就能保证滚动体的正常运转，避免干摩擦导致的滚轮过早失效。

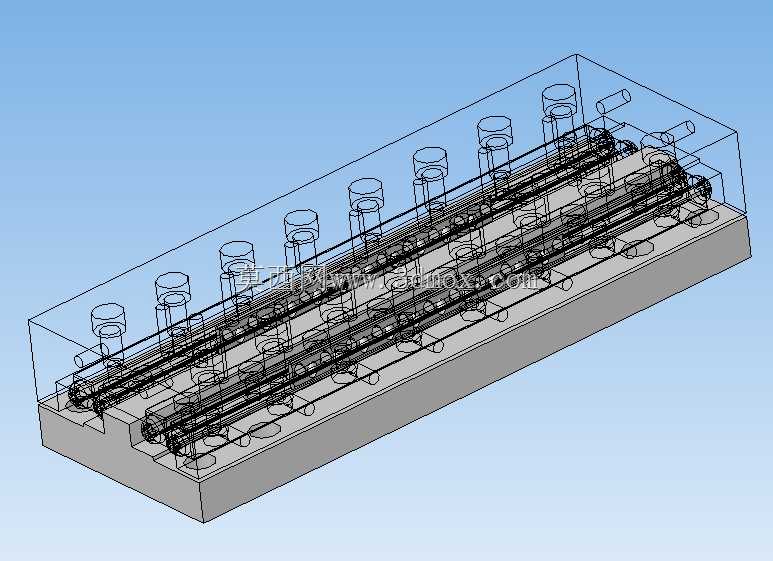

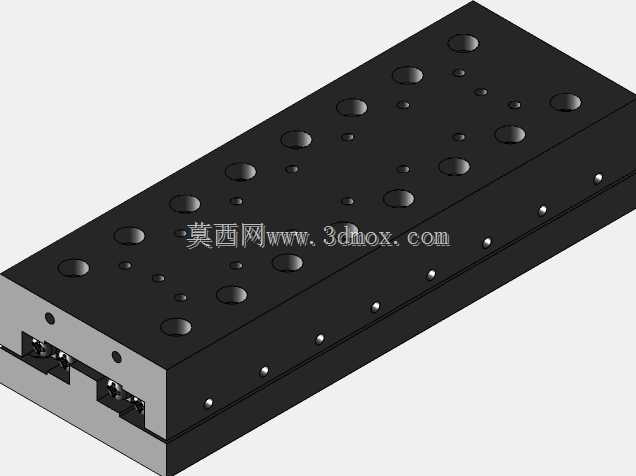

　　从建模细节来看，这套三维模型完整还原了导轨的所有结构细节，包括滚道的倒角、安装孔的沉头结构、保持架的限位槽、滚轮的倒角细节，所有配合尺寸都按照实际加工公差做了预留，导入装配环境后可以直接用来做整机的干涉检查、运动仿真，不需要再额外做结构修正。对于做小型精密设备开发的结构工程师来说，直接调用这类成熟的导轨模型，能够大幅缩短方案设计阶段的建模时间，也能避免自行建模时出现的尺寸偏差，导致后续加工装配时出现零件干涉、安装孔位不对的问题。在做运动仿真时，可以直接给导轨副添加直线运动配合，模拟设备实际运行时的行程极限，检查周边管线、零件是否会在运动过程中出现碰撞，提前排查设计隐患。
