带制动功能三菱HG-RR103B交流伺服电机

　　这款带制动器的交流伺服电机，是面向高精度传动场景设计的动力执行元件，在自动化产线、数控机床进给轴、工业机器人关节、高精度物料搬运设备这类需要精准位置控制且断电需锁止的场景中应用广泛。不同于普通伺服电机，集成的失电制动器可在设备断电、驱动使能断开的瞬间完成轴系锁止，避免垂直安装轴系因负载自重下滑，或是突发断电时工位偏移造成的工件报废、设备碰撞风险，在立式加工中心Z轴、桁架机械手升降轴、AGV驱动轮这类工况中是核心的安全配套部件。从结构设计来看，电机本体采用方形安装法兰配合圆柱形定子壳体的布局，输出轴为标准圆柱轴带键槽结构，可适配同步带轮、联轴器、行星减速机等多种传动连接件，轴伸端的密封结构可阻挡加工现场的切削液、金属粉尘进入轴承腔，

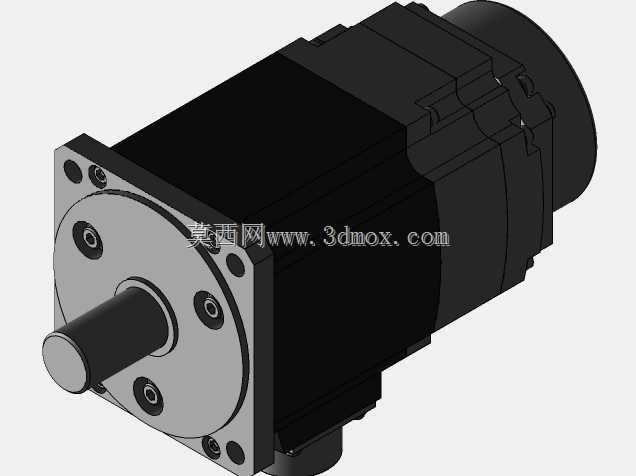

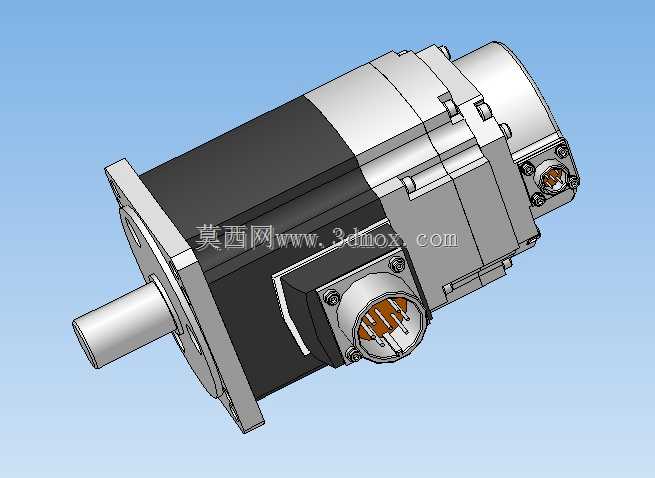

　　适配车间复杂的作业环境。尾部集成的制动模块与电机定子采用同轴嵌套设计，没有额外突出的不规则结构，不会额外增加安装时的空间干涉风险，两个侧置的航空插头分别对应动力绕组与编码器信号回路，插头采用防呆卡扣设计，现场接线时不会出现插错针脚的问题，插头的密封等级可满足常规工业场景的防泼溅要求。做三维建模时，安装边界的尺寸公差需要重点把控：方形法兰的安装孔位采用通孔设计，孔位的中心距公差需要控制在±0.02mm以内，才能保证与设备安装板的适配性，输出轴的轴径公差取m6级，可满足与联轴器、带轮的过盈配合要求，避免高速运转时出现连接松动。电机本体的径向最大尺寸需要在建模时预留至少5mm的周边散热间隙，尤其是安装在封闭设备舱内时，

　　不能让电机壳体直接贴合设备钣金，否则会影响长时间运转时的散热效率，导致电机绕组过热触发过载保护。制动器的供电回路需要单独走线，不能与电机动力线缠绕布设，避免动力线的电磁干扰影响制动模块的动作响应，建模时要在电机侧方预留足够的线缆弯曲半径，避免航空插头处的线缆出现直角弯折导致内部线芯断裂。从功能特性上看，这款伺服电机的转子采用高磁能积永磁材料，低速运转时转矩波动小，在1rpm的极低转速下仍能输出稳定转矩，不会出现普通异步电机的低速爬行问题，搭配高分辨率编码器可实现微米级的位置定位精度，满足精密装配、精密切削加工的工位需求。集成的制动器为干式失电制动结构，额定电压下的制动响应时间在50ms以内，制动转矩可匹配电机的额定输出转矩，

　　即使在电机满转矩输出时触发急停，也能可靠锁止轴系不会出现滑移。在做设备选型配套时，需要注意制动器的供电需要匹配独立的直流电源，不能直接从电机驱动模块取电，同时要在控制回路中设置制动状态反馈信号，确认制动器完全脱开后再给电机发送运转指令，避免制动器未完全释放时电机带载启动，造成制动片磨损加剧、电机过载报警。建模过程中对电机表面的散热筋结构做了简化处理，保留了散热筋的整体布局与高度尺寸，既可以准确反映电机的实际外形轮廓，也不会因为过多的细碎特征导致装配体文件过大，影响整体设备的装配运行效率。安装法兰的端面与输出轴的垂直度公差在建模时做了严格约束，保证装配后输出轴的径向跳动符合实际产品的精度要求，避免后续做运动仿真时出现轴系偏心的异常问题。
