带制动功能直流触摸式伺服电机结构

　　这款带制动功能的直流触摸电机，在自动化产线的伺服进给轴、精密定位工位上有着非常广泛的适配场景，尤其是需要断电即时锁止、避免负载位移下坠的垂直安装轴类工位，比如电子制造行业的贴装头升降轴、小型数控设备的Z向进给单元、包装机械的封切刀驱动位，都能依靠其集成的制动结构实现位置保持，避免断电后负载滑移造成的工件磕碰、定位偏差问题。从实际功能来看，它整合了直流驱动的响应快、低速扭矩足的特性，同时集成的制动模块不需要额外外接独立的刹车安装座，省去了传统电机搭配外置制动器时的联轴器对接、同轴度调校步骤，触摸式的接线接口设计也能减少现场接线的错接概率，接口端的模块化接插件直接对应动力、编码、制动的针脚定义，装配时不需要逐一剥线压接，能大幅缩短设备整机组装的布线周期。

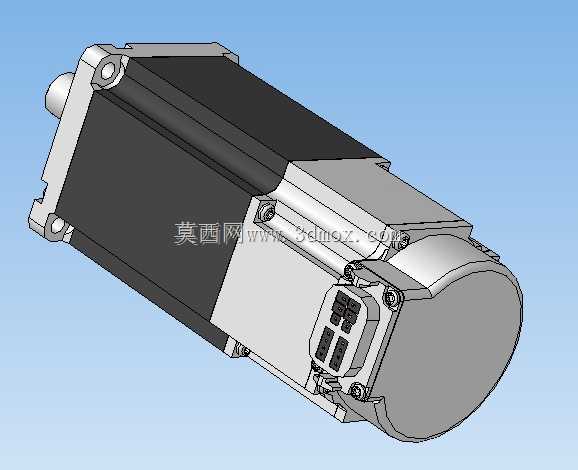

　　设计层面上，这款电机的主体采用方型机座搭配圆形后端盖的结构，方型机座的四个安装平面可以直接适配常规的伺服电机安装法兰、卧式安装支座，不需要额外定制转接块，机座表面的散热筋沿着轴向排布，在设备运行时能顺着电机转动带动的气流方向带走绕组产生的热量，避免长时间高负载运行下的绕组温升过高问题。尾部的接线盒采用侧置布局，相比后置接线的同功率电机，能缩短轴向的安装总长度，在一些安装空间轴向尺寸受限的工位里，这种布局能留出更多的走线弯折空间，不会出现线缆弯折半径过小导致的线芯断裂隐患。制动模块集成在电机输出端的后侧，和电机转子同轴装配，通电时制动摩擦片在电磁力作用下吸合分离，不额外增加转子的转动惯量，不会影响电机的动态响应速度，断电时弹簧推动摩擦片压合，即时锁止转子，锁止扭矩能匹配电机的额定输出扭矩，避免垂直负载下的溜车问题。

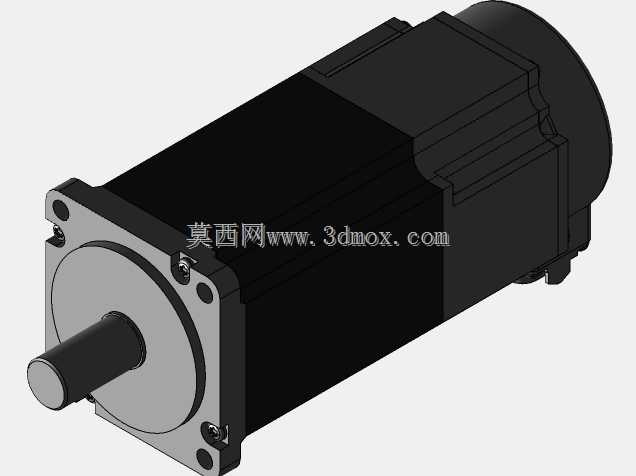

　　从安装边界来看，这款电机的输出轴采用标准的光轴带键槽结构，轴径、轴伸长度都匹配同功率段常规伺服电机的安装尺寸，用户在做旧设备升级替换时，不需要修改原有设备的安装孔位、联轴器规格，能直接替换同安装尺寸的普通直流伺服电机，升级带制动的功能。机座的安装孔采用通孔设计，既可以从前端穿螺栓固定到安装法兰上，也可以从后端穿螺栓配合卧式支座做卧式安装，适配不同的设备安装姿态。接线端的接插件采用防呆设计，不同功能的接插件针脚数量、卡扣位置都做了差异化处理，现场装配时不会出现动力线和编码线插反的问题，接插件的防护等级能满足常规工业车间的使用要求，避免切削液、粉尘进入接插件内部造成接触不良。

　　在实际选型适配时，需要注意这款电机的制动回路是独立供电的，接线时要匹配对应的制动电压等级，避免电压不匹配导致制动无法正常吸合或者烧损制动线圈。另外它的转子转动惯量属于中低惯量区间，更适合驱动负载惯量比在10倍以内的直连工位，如果是搭配减速机使用的大负载工位，需要核算折算到电机轴端的总惯量，避免惯量 mismatch 导致的定位震荡、过流报警问题。机座的安装面在装配时要保证和安装法兰的贴合度，平面度误差控制在0.05mm以内，避免螺栓锁紧后机座变形导致的转子卡滞、轴承偏磨问题，输出轴和负载端的连接要保证同轴度误差在0.1mm以内，优先选用弹性联轴器来抵消装配时的微小同轴度偏差，避免轴端承受额外的径向力，缩短轴承的使用寿命。
