十字交叉管道连接固定夹结构设计

　　在流体输送、设备气路搭建、轻型管线布设的现场施工场景里，经常会遇到两根不同走向的管线呈十字交叉排布的工况，这类位置如果不做可靠的固定约束，管线在介质流动产生的振动、外部设备运行传递的振波、甚至日常运维的触碰扰动下，很容易出现接头松脱、管线移位、密封失效的问题，以往施工中常采用扎带捆绑、焊接临时支架、多个单管夹拼接的方式处理，要么固定强度不足长期使用易松脱，要么安装工序繁琐需要现场焊接动火，要么拼接后的结构占用空间大，在管线排布紧凑的设备内部很难适配。这款交叉固定管支架就是针对这类十字交叉管线的固定需求开发的一体式连接件，可同时完成垂直交叉的两根管线的夹持固定，无需额外拼接其他配件，单一部件就能实现两个方向管线的约束，

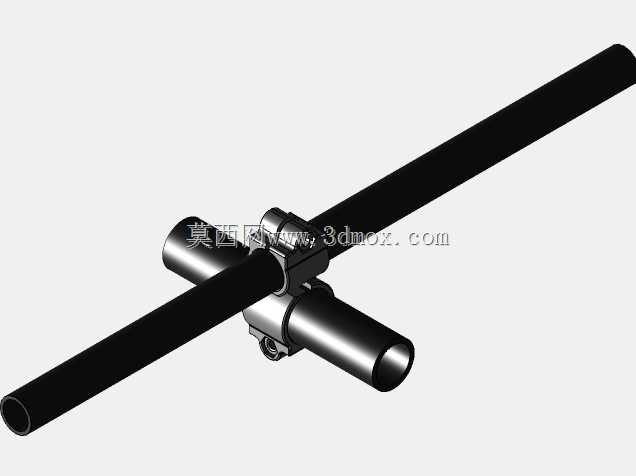

　　大幅减少现场安装的配件数量与施工步骤。从结构设计逻辑来看，整体采用两个轴线空间垂直的抱箍腔体一体式成型的结构，两个抱箍腔体分别对应两根交叉管线的穿装位置，腔体的圆弧内径分别适配15mm与20mm外径的管线，两个腔体的连接部位做了加厚的过渡圆角处理，避免应力集中导致的结构断裂，抱箍的开合侧采用耳座加螺栓锁紧的结构，安装时先将抱箍的开合端打开，把两根交叉管线分别卡入对应的圆弧腔体内，对齐耳座的安装孔后穿入锁紧螺栓逐步拧紧，就能让抱箍内壁均匀抱紧管线外壁，抱紧力沿管线圆周方向均匀分布，不会出现局部应力过大压伤薄壁管线的问题，同时也能保证足够的静摩擦力，避免管线在抱箍内出现轴向窜动或者周向转动。在安装边界的适配性上，

　　这款支架不需要额外的焊接固定基础，自身就可以完成两根交叉管线的相对位置固定，两个抱箍的轴线垂直度在设计时做了严格的公差约束，安装完成后可以保证两根管线保持标准的90度交叉状态，不会出现管线歪斜、受力不均的情况，整体结构的外形轮廓紧凑，没有多余的外凸结构，在空间狭小的设备舱、管线密集的布线槽内也能顺利安装，不会和周边的其他零部件产生干涉。实际使用场景中，这类固定夹可应用在小型自动化设备的气路管线固定、实验室流体管路的搭建、农用灌溉管线的交叉位置固定、家装水电布设中穿线管线的交叉固定等多个场景，相比传统的固定方式，一体式的结构没有拼接缝隙，长期使用不会出现拼接部位松动移位的问题，金属材质的本体可以耐受常规工况下的温度变化与介质腐蚀，

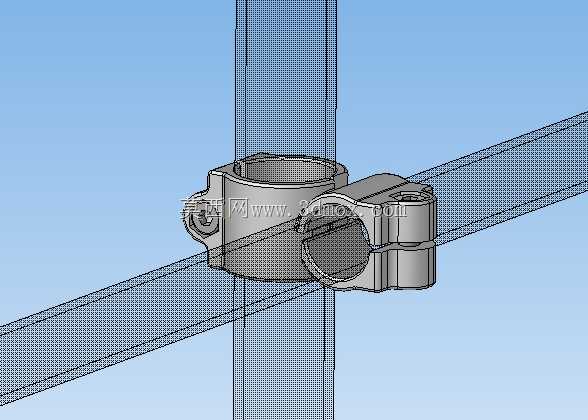

　　不需要频繁维护更换。在建模过程中，抱箍的圆弧面做了贴合管线外径的精准曲率匹配，耳座的螺栓孔预留了足够的安装间隙，方便现场安装时对齐穿装螺栓，两个抱箍腔体的相交位置做了曲面顺滑过渡，既保证了结构强度，也避免了锐角棱边划伤管线外壁或者安装人员的手部，整体壁厚经过受力校核，在满足锁紧抱紧强度要求的前提下尽可能控制整体重量，不会给管线带来额外的过大负载。
