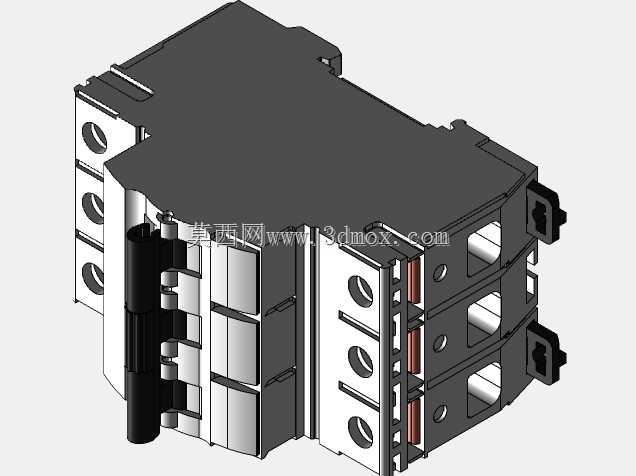

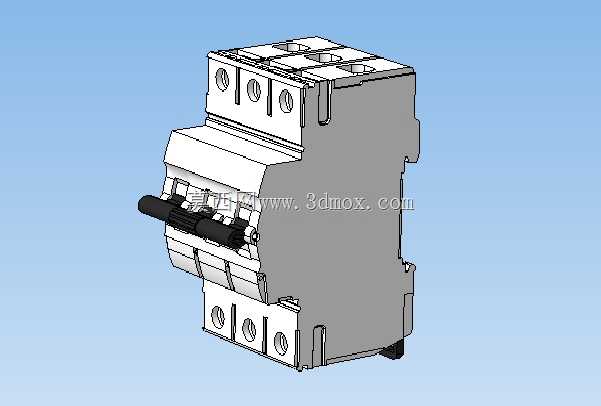

三电KBW-T_3p型三极断路器开关结构设计

　　在低压配电系统的终端配电、动力回路分合场景中，三极开关是承担三相电路通断、过载与短路保护的核心元件，这款三电KBW-T_3p型三极开关的三维结构，完整还原了实物的装配逻辑与安装边界，可直接用于电气柜排布、配电系统三维布线的干涉校验工作。从实际应用场景来看，这类三极开关主要适配工业厂房三相动力回路、商用建筑三相配电支路、成套配电柜内的进线与出线分断单元，可同时对三根相线进行同步分合操作，避免单相分断导致的三相不平衡、设备缺相运行等故障，在负载侧出现过载电流时，内部热脱扣机构会通过双金属片受热形变推动脱扣件动作，短路工况下电磁脱扣机构会瞬时触发衔铁吸合，快速断开电路切断故障电流，保护后端线缆与用电设备不受损坏。

　　从结构设计思路来看，这款三极开关采用模块化三极并排拼接的结构形式，三个单极单元通过外壳卡扣与内部联动轴实现刚性连接，保证操作手柄动作时三极触点同步闭合与分断，避免不同极之间动作时差过大引发的拉弧短路风险。外壳采用阻燃热固性塑料材质的结构设计，表面预留的散热槽可兼顾分断过程中内部热量的散出，同时外壳的卡扣结构可实现快速拼接与拆卸，方便后期单极部件的检修更换。操作手柄采用防滑凸点结构设计，手柄的操作角度符合低压电器的人机操作规范，分合闸位置有清晰的档位阻尼反馈，避免运维人员误判开关状态。进出线端采用压线框式接线结构，适配不同线径的铜芯线缆，接线端子处的防误触挡板可避免接线后裸露带电部分，降低运维过程中的触电风险。

　　从安装边界与尺寸配合来看，这款三极开关采用标准35mmDIN导轨安装结构，背部的导轨卡扣可直接卡装在成套柜的标准安装导轨上，无需额外打孔固定，安装后整体的宽度、高度与深度尺寸符合常规微型断路器的安装模数要求，可与同模数的漏电附件、辅助触点模块进行拼装扩展，适配不同的配电功能需求。开关的进出线端间距满足电气安全爬电距离要求，不同极之间的隔弧结构可将分断过程中产生的电弧限制在对应极的灭弧室内，避免电弧飞溅引发极间短路。灭弧室采用栅片式结构设计，三维模型中还原了灭弧栅片的排布位置与引弧角的结构形态，可在分断大电流时快速将电弧切割成短弧，通过栅片冷却熄灭电弧，提升开关的分断能力。

　　在三维建模的细节处理上，模型完整还原了内部机构的运动干涉边界，操作手柄与内部连杆、脱扣件、动触点的运动行程均按照实物参数进行还原，可用于模拟分合闸过程中的机构运动状态，校验结构设计中是否存在卡滞、干涉问题。外壳的安装孔位、导轨卡扣的弹性形变空间均做了精准还原，在进行配电盘三维排布时，可直接导入模型校验与周边元器件、柜体门板、走线槽的安全距离，避免实际装配时出现元器件碰撞、柜门无法闭合、线缆弯折半径不足等问题。对于成套设备设计人员来说，这类精准的三维模型可大幅减少现场测绘的工作量，在设计阶段即可完成整个配电回路的空间排布校验，提升成套柜的设计效率与装配准确率。
