三菱HF-JP9034_A交流伺服电机结构设计

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，没有做多余的外观美化，所有结构特征都对应实物的装配与功能逻辑。从实际应用场景来看，这类中大功率交流伺服电机，常被用在高精度数控进给轴、自动化生产线的重载移栽机构、大型包装设备的主牵引辊驱动、工业机器人的重载关节动力输出端，这类场景对电机的扭矩输出稳定性、位置控制精度、安装适配性都有极高要求，建模时所有结构细节都围绕这些实际需求做了还原。

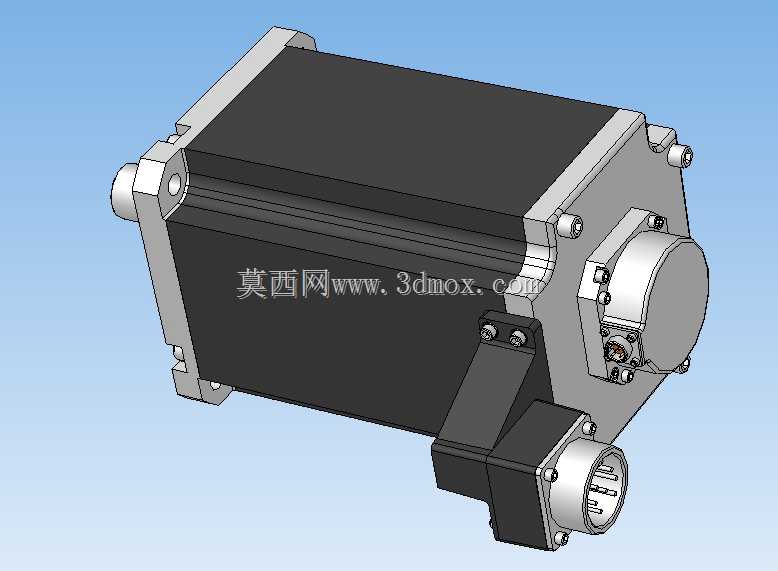

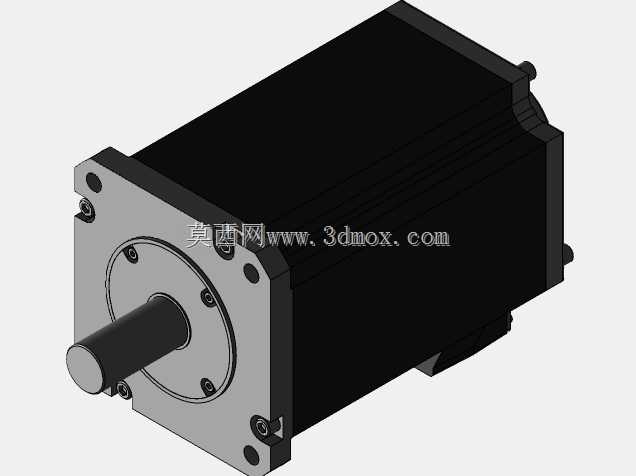

　　先从安装边界说起，模型完整还原了电机本体的方形安装法兰结构，法兰端面上的定位销孔、安装螺栓孔的位置度完全匹配实物安装规范，输出轴的轴径、键槽尺寸、轴伸长度都严格对应同功率段伺服电机的通用安装尺寸，不管是做设备布局时的干涉检查，还是做连接法兰、联轴器的选型匹配，都可以直接参考模型的尺寸参数，不需要再额外核对实物样本。电机尾部的编码器安装座结构也做了完整还原，包括编码器防护壳的固定螺栓位置、出线口的密封结构尺寸，做设备布线设计时，可以直接在装配环境里模拟编码器线缆的弯曲半径，避免现场安装时出现线缆弯折过度、与周边结构剐蹭的问题。

　　从功能特性的结构体现来看，电机本体的散热筋结构没有做简化，沿机壳轴向分布的散热筋高度、间距都和实物一致，做设备热仿真分析时，这些散热结构可以直接参与网格划分，准确模拟电机额定运行时的散热效率，帮助设计人员判断电机安装位置的通风条件是否满足温升要求。电机侧面的动力接线盒结构做了全细节还原，包括接线盒的固定螺栓位置、接线端子的排布空间、线缆格兰头的安装螺纹尺寸，做电气安装设计时，可以直接根据模型预留的接线空间，选择合适线径的动力线缆，规划线缆的走线方向，避免出现接线盒盖无法闭合、线缆弯折半径不足的问题。

　　设计思路上，整个模型采用分模块建模逻辑，把电机拆分为定子机壳组件、转子输出轴组件、后端编码器组件、侧装接线盒组件四个独立子装配，每个子装配内部的零件都保留了完整的装配约束关系，设计人员如果需要做电机的拆解演示、或者对局部结构做改型设计，比如更换不同规格的输出轴、调整接线盒的出线方向，都可以直接在对应子装配里修改参数，不需要重新搭建整个电机模型。输出轴端的密封结构、轴承安装位的台阶尺寸也都做了准确还原，做电机与减速机、负载的连接设计时，可以直接模拟轴承的受力情况，校核连接结构的同轴度，避免运行时出现轴系振动、密封件磨损过快的问题。

　　另外模型也还原了电机本体的所有工艺特征，比如机壳表面的阳极氧化层对应的外观分色、固定螺栓的沉头结构、端盖与机壳的定位止口尺寸，这些细节在做设备整体装配的干涉检查时非常关键，很多简化模型会忽略止口、螺栓头的突出尺寸，导致实际装配时出现端盖与周边机架碰撞、螺栓无法正常拧紧的问题，这个模型完全规避了这类问题，不管是做整机的三维布局、还是做电机安装座的结构设计，都能提供准确的尺寸参考。在做设备的动态仿真时，模型的质心位置、转动惯量参数也和实物保持一致，可以直接导入运动仿真环境，模拟电机加减速时的负载变化，帮助设计人员校核整个传动链的刚性，优化伺服参数的匹配。
