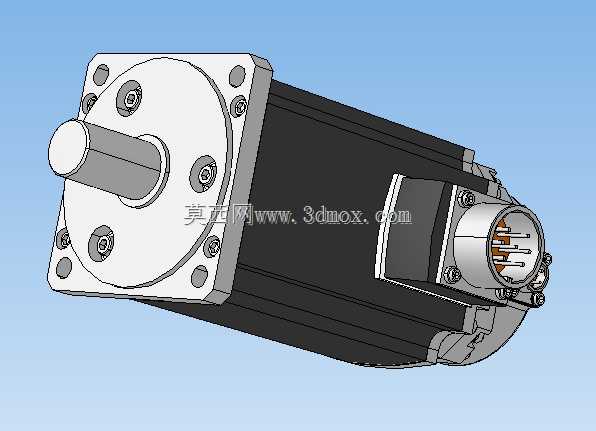

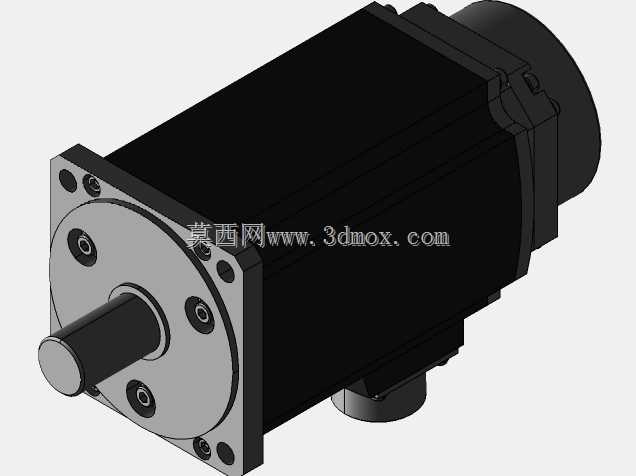

三菱HG-RR203交流伺服电机三维结构

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与选型需求搭建，建模过程中优先核对了安装法兰的孔位分布、轴伸长度与键槽尺寸，确保导入设备装配体后不会出现干涉问题。从应用场景来看，这类中惯量伺服电机常被用在数控机床进给轴、自动化生产线的点位输送机构、包装机械的牵引辊驱动、电子制造设备的精密位移平台上，相比普通异步电机，它的位置控制精度更高，低速运行时不会出现爬行现象，动态响应速度能满足频繁启停、正反转切换的工况要求。

　　建模时特意拆分了前端法兰安装座、定子壳体、后端编码器接线座、输出轴这几个核心部件，每个部件的配合公差都参考了实际电机的装配要求：前端法兰的止口尺寸做了精准还原，方便设计人员在做设备安装板设计时直接匹配止口配合公差，避免安装后出现同轴度偏差；输出轴的轴径、键槽宽度与深度都按照对应功率段的伺服电机标准尺寸绘制，连轴端的中心孔都做了细节还原，方便后续做轴端锁紧结构的配套设计。后端的航空插头接线座部分，不仅还原了插针的排布位置，还预留了线缆弯折的安全空间，设计人员在做设备走线布局时，可以直接参考这个结构判断线缆弯曲半径是否足够，避免出现线缆过度弯折导致的断线问题。

　　从功能特性对应的结构设计来看，电机壳体的散热筋结构做了等比例还原，这部分结构直接影响电机连续运行时的温升表现，建模时保留了散热筋的间距与高度参数，方便后续做设备热仿真时直接提取模型参数，不用二次修正结构。电机整体的长度、最大外径尺寸都按照实际安装边界做了约束，在做设备整体布局时，不用再额外核对电机尾部与设备护罩、其他部件的安全距离，能直接判断该型号电机是否能装入预设的安装空间内。

　　不少设计人员在做设备选型时，经常会忽略电机尾部编码器的突出尺寸，导致安装后编码器与设备后部结构碰撞，这个三维模型特意将编码器部分的突出量、接线座的旋转角度都做了准确还原，甚至连固定法兰盘的内六角螺栓头高度都做了细节处理，装配时可以直接检查螺栓头是否会与安装板的沉孔、周边结构产生干涉。在做传动结构配套设计时，这个模型可以直接搭配同步轮、联轴器、行星减速机的模型做装配校验，确认轴伸插入深度是否符合要求，键的配合长度是否足够传递额定扭矩，不用再反复核对二维样本上的尺寸参数，减少选型阶段的尺寸核对工作量。

　　从设计思路上来说，整个模型没有做多余的简化，也没有过度添加无关的细节特征，所有保留的结构都是设备设计过程中需要用到的装配参考：比如前端油封的安装位置、轴承室的台阶尺寸，虽然是内部结构，但在做电机替换、维护空间预留设计时，这些尺寸能帮助设计人员判断拆卸油封、更换轴承时需要预留的操作空间，不用等设备加工完成后才发现维护空间不足。定子壳体的表面安装平面、螺丝孔位也都做了还原，方便设计人员选配电机安装支架、刹车模块等附加配件时直接匹配安装孔位，避免出现孔位不对、安装面不贴合的问题。

　　在实际工程应用中，这类伺服电机的安装方式分为法兰安装、脚座安装两种，这个模型还原的是标准法兰安装结构，法兰盘上的安装孔分为通孔与螺纹孔两种排布，对应不同的安装固定方式，建模时两种孔位的尺寸、深度都做了区分，设计人员可以根据自己的安装需求选择对应的固定方式，直接在安装板上绘制对应的过孔或者螺纹孔。输出轴的轴肩位置尺寸也做了精准还原，这个位置是安装联轴器、同步轮时的轴向定位基准，尺寸准确才能保证传动部件的轴向位置不偏移，避免出现传动带偏磨、联轴器偏心的问题。
