洛里昂门窗滴密封型材结构三维设计

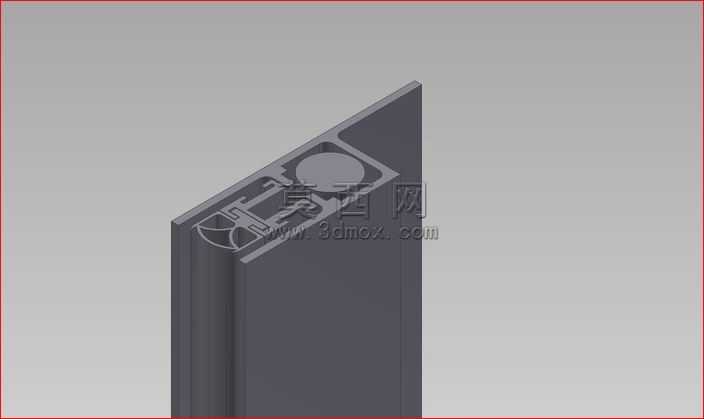

本作品为洛里昂门窗配套的滴密封结构三维建模成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先依据门窗密封的实际安装工况，确定密封件与门窗型材的配合基准面，以等距实体、拉伸凸台/基体命令构建密封件的主体安装基座，保证基座与门窗框型材卡槽的过盈配合尺寸精度，控制配合公差在0.1mm范围内，满足安装后的防移位要求。针对滴密封的核心功能结构，采用多段样条曲线绘制密封唇的截面轮廓，通过扫描特征生成连续的密封唇边结构，同时在密封件内部设计多腔中空缓冲结构，利用拉伸切除命令构建内部的圆形、异形空腔，既降低密封件的整体重量，又能在门窗闭合受压时提供均匀的弹性形变空间，保证密封唇与门窗接触面的贴合度，提升水密、气密性能。建模过程中对密封件的边角位置全部添加圆角过渡特征，避免应力集中导致的长期使用开裂问题，同时对密封唇的壁厚进行梯度设计，接触唇边壁厚控制在0.8mm，保证接触形变的柔顺性，基座连接位置壁厚提升至2mm，保证整体结构的连接强度。材质渲染阶段，为密封件赋予三元乙丙橡胶材质参数，调整材质的邵氏硬度、表面粗糙度、漫反射颜色参数，还原橡胶密封件的哑光质感，同时为配套的门窗铝型材部分赋予阳极氧化铝合金材质，调整金属反射率、表面细微纹理参数，还原铝型材的真实表面质感，渲染时采用三点布光方案，主光源模拟自然光从侧方照射，突出密封结构的截面层次与空腔细节，辅光源补光消除结构暗部阴影，顶光勾勒型材与密封件的轮廓边线，清晰展示各部分的装配关系。设计思路上围绕门窗滴密封的挡水、气密、缓冲核心功能，优化密封唇的倾斜角度，让滴落的冷凝水可以顺着唇边斜面导出，避免渗入门窗缝隙，同时多腔结构的设计可以吸收门窗开关过程中的震动，降低闭合噪音，提升门窗使用的整体体验，所有结构尺寸均参考民用门窗密封件的通用安装规范，可直接用于后续的产品开模、装配验证环节。
