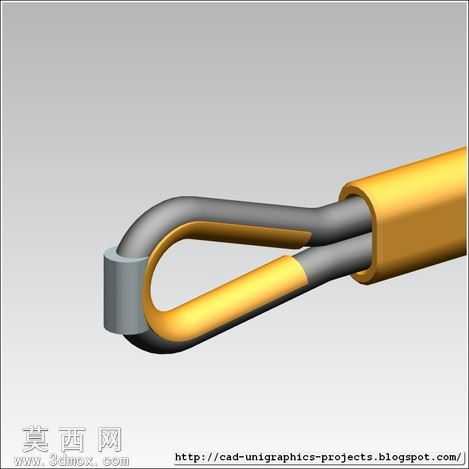

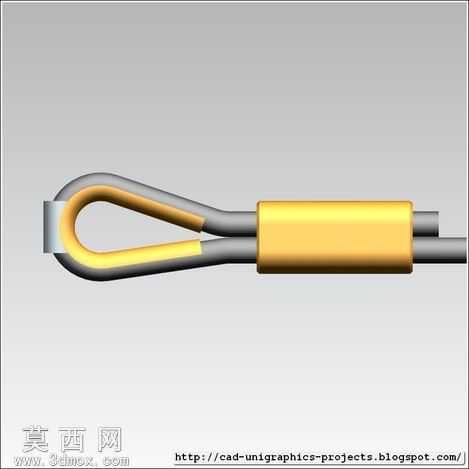

塔式起重机-后方电缆-

__________________________________________________

这个3D模型的所有部分都能被从一个列表下载在我的博客上,但是你必须登录GRABCAD作为我使用文件上传在这里链接在我的博客上。 我认为这是更容易使用,然后打开文件列表。 滚动到博客页面的底部:
http://cad-unigraphics-projects.blogspot.com/2011/07/tower-crane-3d-model-free-cad-download.html
__________________________________________________

气缸是限制参与大会! ! !

这是未完成的塔式起重机的三维3D模型,我设计了多达我可以通过查看的图片在互联网上塔式起重机。 我最在准尺寸的3D模型,起初我有想法设法使它在塑料。 电缆的大部分工作都是未完成的,因为我没有足够的信息对电缆系统。 如果任何人有信息,我需要完成这个设计,请与我联系。

注意:爆炸的组装部件名称的图像上传和装配零件。
注意:在这个设计我没有使用真实轮廓尺寸对钢梁,但在。 prt文件概要文件在草图尺寸是可编辑的。
注意:设计是只基于塔式起重机的照片我发现互联网所以不要当真。

到目前为止这个3D模型的装配包括20部分(更多的是3D模型得到更多细节):
1。 顶点
2。 顶点后conector(联系“顶”和“后吊坠counterjib conector”)
3。 小屋
4。 电缆conector(连接两个后电缆的控股counterjib)
5。 配重块段
6。 起重机的身体段地基(地面段)
7。 起重机的身体段(重复段)
8。 起重机爬段
9。 起重机舱段
10。 吊臂-基地(悬臂段连接到“起重机舱段”)
11。 吊臂上(悬臂段的结束)
12。 吊臂主要(重复臂段)
13。 电机(电机后面的小屋)
14。 前电缆(持有臂重复电缆)
15。 前电缆conector(“顶”和“前电缆”之间的联系)
16。 前臂连接器(未完成的部分,联系“吊臂主要”和“前电缆”)
17。 后电缆(重复电缆持有“配重块段”)
18岁。 后方吊坠counterjib conector(联系后电缆和配重块段,和“后电缆”和“顶点后conector”)
19。 电车(电车笼和长电缆)
20。 电车sc(电车没有笼子和短电缆)
21。 组装(只有一部分,由于一些错误我无法让它在步骤格式)
