塔式起重机吊臂末端段结构三维设计

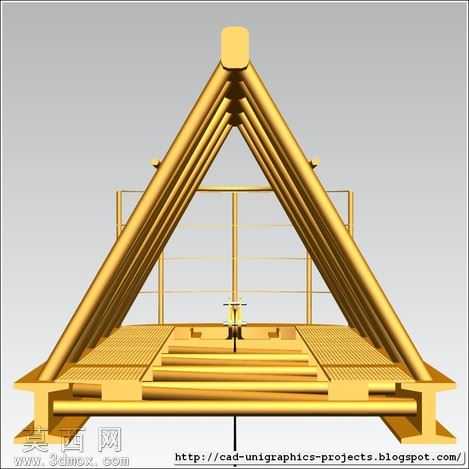

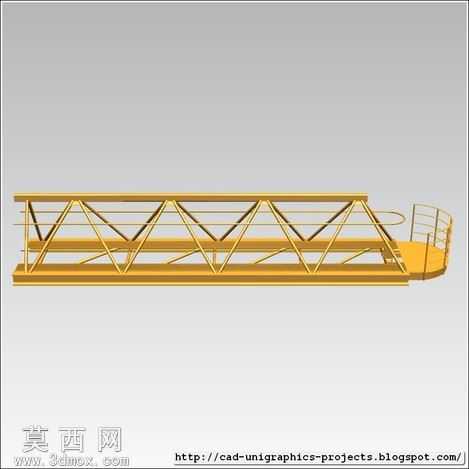

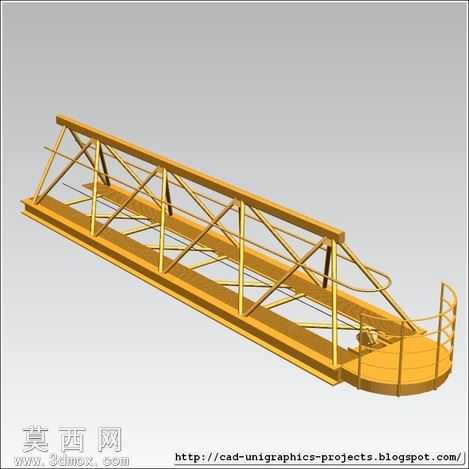

本作品为塔式起重机吊臂末端段的三维结构设计，建模过程以参考实拍塔式起重机的公开外观影像为基础，通过三维建模软件完成整体结构的搭建，整体采用桁架式受力结构设计，还原了塔式起重机吊臂末端的典型构造特征。建模过程中优先还原结构的受力逻辑与装配关系，主弦杆、腹杆采用对应型材截面的特征搭建，通过参数化草图定义杆件的排布角度与连接位置，所有prt格式源文件的草图尺寸均保留可编辑属性，方便后续根据实际工程参数调整杆件规格与整体尺寸。模型整体还原了吊臂末端的操作平台结构，平台边缘设置了防护栏杆，匹配实际塔机吊臂末端的检修作业场景，同时还原了吊臂端部的连接节点构造，对应与前序吊臂段、起升机构相关部件的装配接口。设计过程中针对吊臂的20余个组成部分进行了独立的零件建模与装配约束，涵盖顶点构件、连接座、小屋结构、电缆连接构件、配重块、不同分段的吊臂主体段、起重机械舱段、吊臂基座连接段、主吊臂段、电机安装座、前后电缆、臂架连接器、后吊坠、配重连接段、电车相关构件等细分部件，每个部件均按照实际装配逻辑完成配合约束，还原真实的部件连接关系。材质设置上整体采用工程起重机械常用的暖黄色金属漆材质，模拟钢结构件的表面涂装效果，桁架杆件的金属质感、平台的防滑板面质感、栏杆的金属管材质感均做了对应区分，渲染效果清晰展现结构的层次关系。由于建模阶段参考资料的局限性，电缆系统部分未做完全还原，整体模型仅完成单一组装状态的搭建，未配置步骤化的装配拆解流程，模型可用于起重机械结构认知、塔机部件教学演示、相关工程方案的可视化展示等场景，整体结构符合塔式起重机吊臂的受力设计逻辑，各连接节点的位置匹配实际塔机的装配要求。
