带蜗杆传动的XZ平面±25度数控旋转台

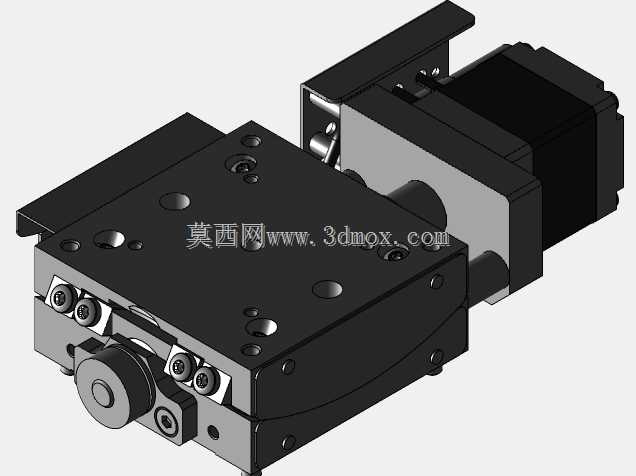

　　这款带蜗杆传动的XZ平面数控旋转台，是精密加工领域常用的角度调整执行部件，主要适配中小型数控铣床、磨床、特种加工设备的工装加装需求，也可集成在自动化检测工位、精密装配产线中，实现工件在XZ平面内±25度范围内的精准角度偏转，满足斜面加工、倾斜检测、多角度装配的工艺要求。

　　从实际应用场景来看，这类旋转台常被加装在立式加工中心的工作台上，用来拓展原有设备的加工自由度，当需要加工带固定倾斜角度的孔位、斜面、异形槽结构时，无需重新设计复杂工装，仅需通过数控系统驱动旋转台偏转至对应角度即可完成加工，能大幅减少工装换装的辅助时间，提升小批量多品种零件的加工效率。在精密检测场景中，它可搭载在三坐标测量机的工作平台上，带动被测工件倾斜至指定角度，配合测头完成复杂型面的多维度尺寸检测，避免多次装夹带来的定位误差。在精密装配环节，它可调整待装配件的倾斜角度，方便操作人员或自动化装配机构完成倾斜面的螺丝锁付、零件插接、点胶等工序，尤其适合小型精密零部件的装配作业。

　　设备的核心功能依托蜗杆传动机构实现，蜗杆传动本身具备大传动比、反向自锁的特性，一方面可以将伺服电机输出的高转速低扭矩动力，转换为旋转台输出的低转速大扭矩驱动力，保证角度调整过程中输出足够的锁紧力矩，避免加工过程中受切削力影响出现角度偏移；另一方面反向自锁特性可以在驱动电机停止供电时，自动锁止旋转台的角度位置，无需额外加装抱闸机构即可保证位置稳定性，简化了整体结构设计。旋转台的角度调整范围覆盖正负25度，可覆盖绝大多数常规斜面加工、倾斜装配的角度需求，角度调整的分辨率可适配常规数控系统的脉冲输出精度，满足精密加工的角度公差要求。

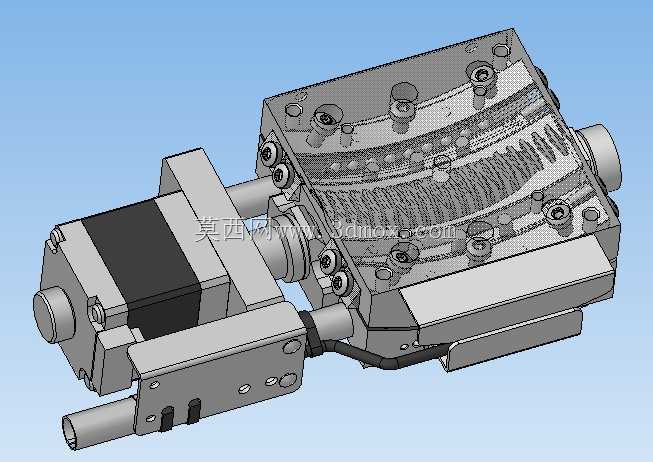

　　从设计思路来看，这款旋转台采用模块化集成设计，将伺服驱动单元、蜗杆传动副、弧形回转导轨、工作台面、位置检测元件集成在同一基座内，整体结构紧凑，可直接通过基座上的安装孔固定在设备工作台面上，不需要额外设计转接安装板。传动部分采用渐开线圆柱蜗杆配合弧形蜗轮的结构，蜗轮与回转工作台刚性连接，蜗杆两端采用高精度角接触球轴承支撑，可同时承受径向和轴向载荷，抵消传动过程中产生的轴向分力，保证传动平稳性。回转支撑部分采用弧形交叉滚子导轨，相比传统的滑动导轨，滚动摩擦的阻力更小，传动效率更高，同时交叉滚子结构可同时承受各个方向的载荷，保证回转过程中工作台面的跳动精度控制在微米级，满足精密加工的支撑刚性要求。工作台面采用标准T型槽设计，可搭配通用压块、夹具直接固定工件，适配不同规格的零件装夹需求，无需定制专用夹具。

　　在外形尺寸与安装边界方面，这款旋转台的整体外形为方正的块状结构，驱动电机侧置安装在基座侧面，不会额外增加工作台面上方的空间占用，可避免与加工设备的主轴、刀具发生干涉。基座底部的安装孔位采用标准孔距设计，可直接适配多数中小型加工设备、检测平台的工作台T型槽间距，安装时仅需使用T型螺栓即可完成固定，安装定位简单。旋转台回转过程中，工作台面的最大外伸轮廓不会超出基座的投影范围，在正负25度的极限偏转位置，不会与周边的设备结构、工装夹具发生碰撞，设备集成时预留的安全间隙可控制在较小范围内，适合在空间紧凑的设备内部加装。传动部分的润滑采用脂润滑设计，日常维护时仅需定期通过注油孔补充润滑脂即可，不需要复杂的油路维护，适合工业现场的长期使用环境。整体结构的密封设计可阻挡加工过程中产生的切屑、切削液进入传动机构内部，延长传动部件的使用寿命，减少日常维护的工作量。
