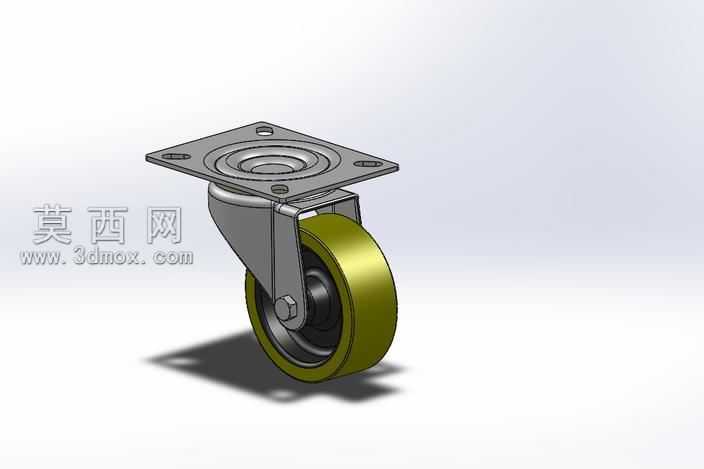

重载万向平板安装工业脚轮三维设计

本作品为工业重载万向脚轮的三维设计成果，建模阶段依托三维参数化设计软件完成全结构的精准构建，首先从顶部安装平板开始绘制，严格按照工业脚轮的通用安装规范，还原平板上四个对称分布的安装通孔、平板边缘的冲压折边结构，以及平板中心与回转机构衔接的定位凸台特征，保证安装面的平面度公差符合实际装配要求。回转支架部分采用分体式建模逻辑，先构建上部的回转座壳体，还原内部回转轴承的安装腔体、防尘密封结构的卡位槽，再衔接两侧的轮架支撑板，精准还原支撑板上的轮轴安装孔、加强筋冲压结构，保证支架部分的受力结构符合重载使用场景的强度要求。滚轮部分采用分层建模方式，内层为硬质轮毂结构，还原轮毂与轮轴配合的轴承安装位、轮毂侧面的减重凹槽，外层为聚氨酯包胶层，还原包胶层的圆弧接触面、表面的防滑纹理特征，同时还原轮轴、锁紧螺母、轴套等细小标准件的细节结构，保证整体模型的装配关系完全符合实际生产的装配逻辑。材质渲染阶段针对不同部件匹配对应材质属性，顶部安装平板与金属支架部分赋予镀锌钢材材质，调整金属粗糙度、反光度参数还原工业镀锌件的哑光金属质感，轮毂部分赋予增强尼龙材质，调整材质的漫反射颜色与轻微磨砂质感，外层包胶赋予聚氨酯材质，还原其半哑光的黄绿色弹性体质感，同时添加地面接触阴影、环境反射效果，让渲染效果贴近真实工业产品的视觉表现。结构设计上重点优化了万向回转结构的转动顺滑度，支架与轮体的连接间隙控制在合理范围，既保证转动无卡顿，又避免间隙过大导致的晃动问题，安装平板的孔位采用行业通用的安装尺寸标准，可适配多数工业设备、货架、工装台车的安装需求，滚轮的包胶厚度经过参数化调整，保证在额定载重下具备足够的缓冲能力，同时兼顾滚动阻力与耐磨性能。整个建模过程遵循自顶向下的设计思路，先确定整体安装高度、回转半径、轮径等核心参数，再逐步拆分细化每个零部件的结构，所有零部件之间保留合理的装配间隙，可直接导出用于工程图生成、运动仿真演示，或是3D打印原型验证，完整还原了工业万向脚轮从设计参数到实体结构的全流程设计逻辑，模型结构完整无缺失面，特征参数可编辑，能够适配不同载重需求下的脚轮改型设计。
