风机机座单型腔塑料注射模具结构设计

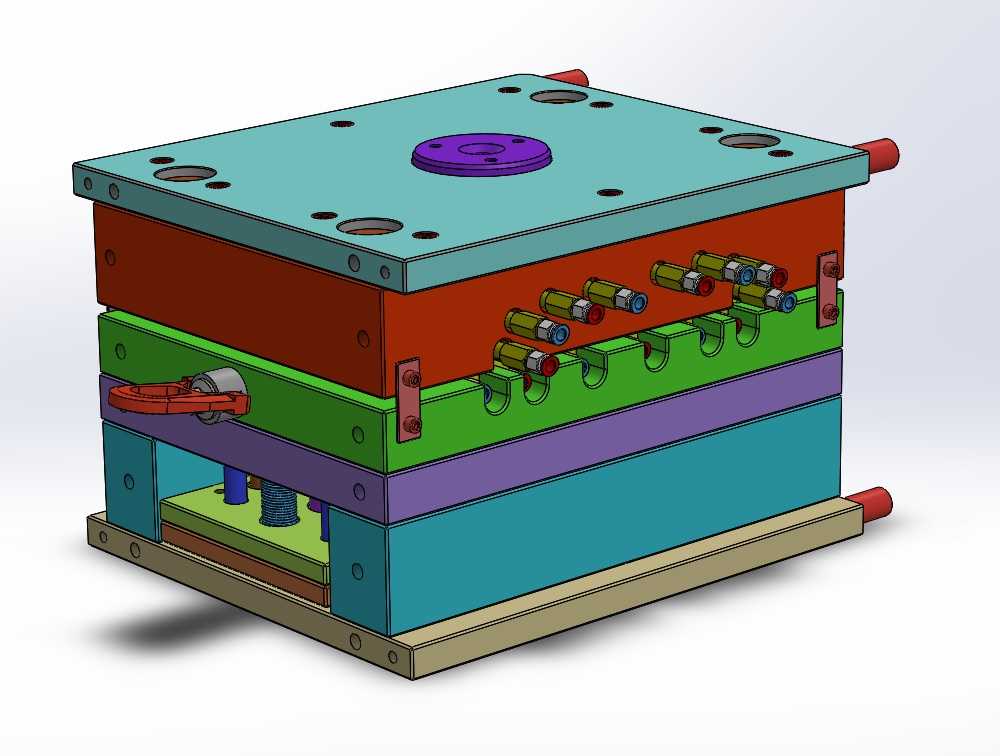

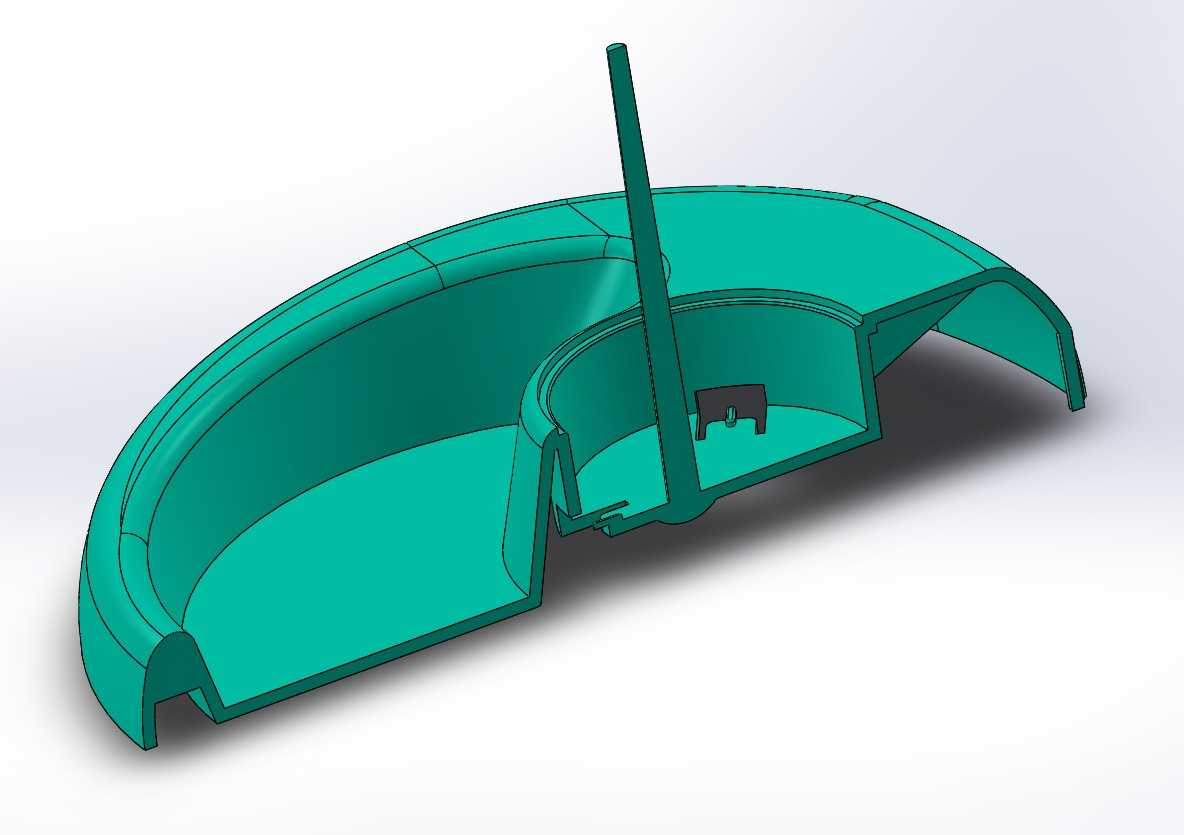

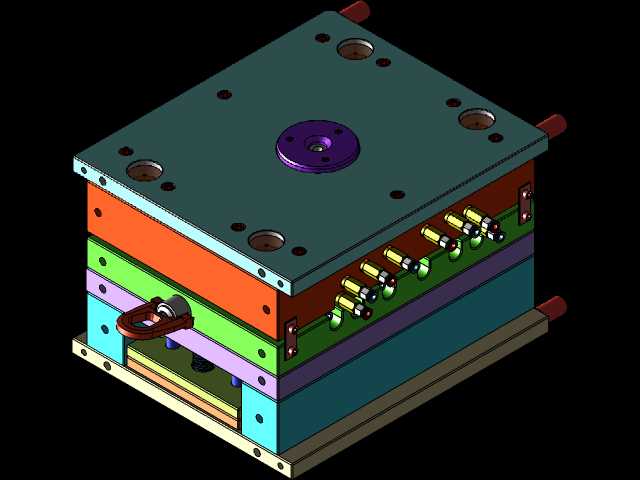

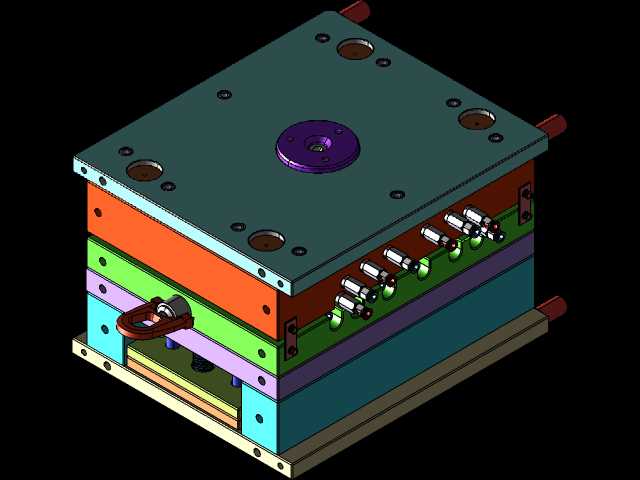

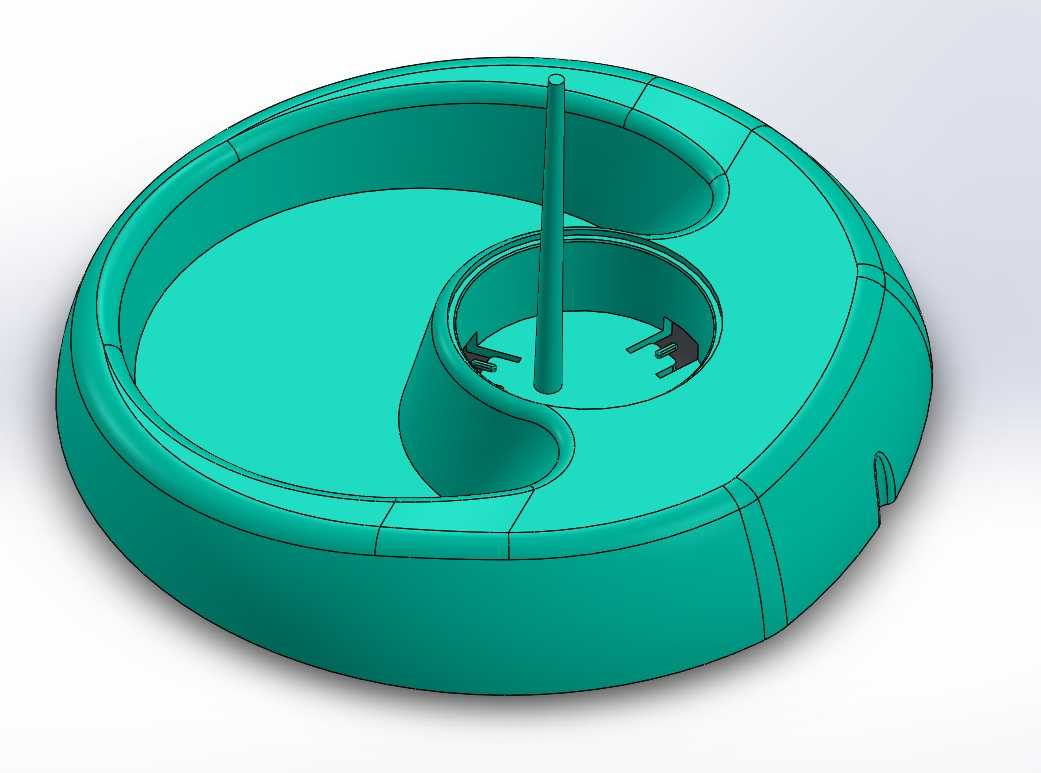

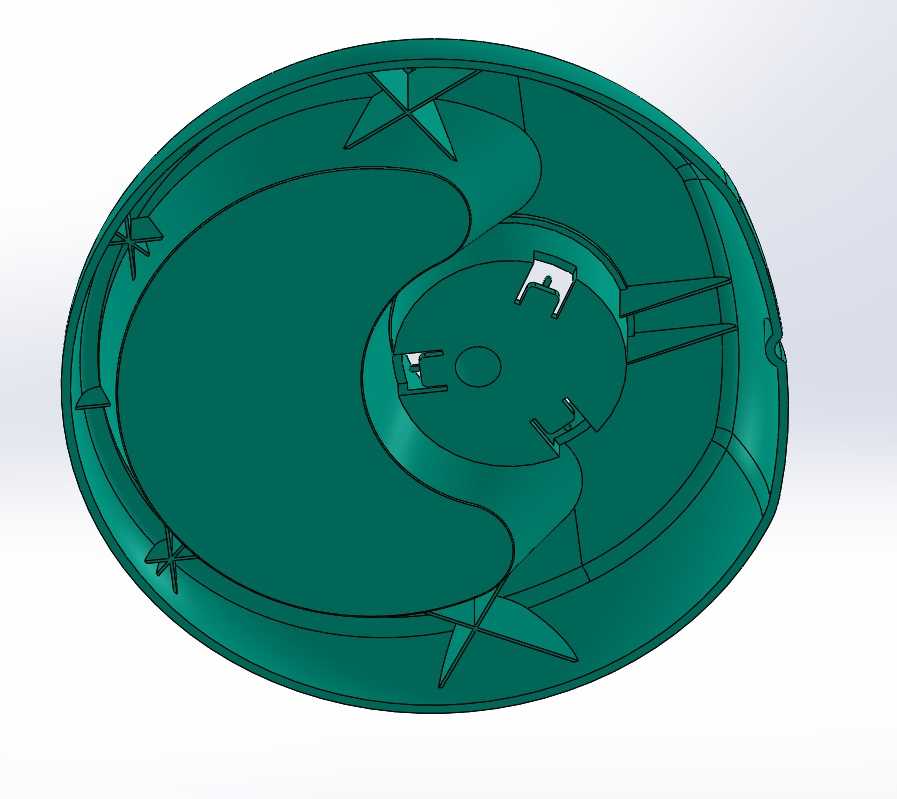

本作品为风机机座专用塑料注射成型模具，采用单型腔布局设计，整体为标准三板式模架结构，通过三维建模软件完成全参数化结构搭建，各模板、零部件均按照注塑模具设计规范完成尺寸匹配与装配约束，可直观展示模具完整开合模动作逻辑与内部成型结构。建模过程中对模具各功能模块做了清晰的分层处理：顶部定模座板设置标准定位圈与浇口套，用于注塑机射嘴定位对接；定模板侧布置多组循环冷却水路，采用标准快插水嘴接口，水路沿型腔周边均匀排布，可保证注塑过程中型腔温度均匀分布，有效降低塑件成型内应力，减少翘曲变形缺陷。动模侧设置了专用锁紧机构与侧抽芯结构，匹配风机机座的侧向结构特征，抽芯滑块采用斜导柱驱动结构，开合模过程中可自动完成侧型芯的抽离与复位动作，无需额外人工操作，可有效提升注塑生产效率。模具各模板之间采用精密导柱导套完成定位，保证合模过程中的同轴度精度，避免出现错模、飞边等成型缺陷；动模部分设置了顶出机构，包含顶杆、复位杆等标准零部件，开模后可平稳将成型后的风机机座塑件从动模型芯上顶出，顶出力分布均匀，可避免顶出过程中塑件出现变形、顶白等问题。渲染阶段对不同功能的零部件做了差异化材质赋予：模架各层模板采用不同色彩的金属材质区分，冷却水路接头采用黄铜材质表现，锁紧零件、紧固件采用不锈钢金属质感，定位圈采用紫色工程塑料材质，通过光影渲染清晰展现各零部件的装配关系与结构层次，整体模型装配关系完整，无干涉、错配问题，可直观呈现单型腔注塑模具的完整结构组成与工作原理，可为同类型塑料底座类零件的注塑模具设计提供清晰的结构参考。
