彼得森燃油滤清器三维结构设计

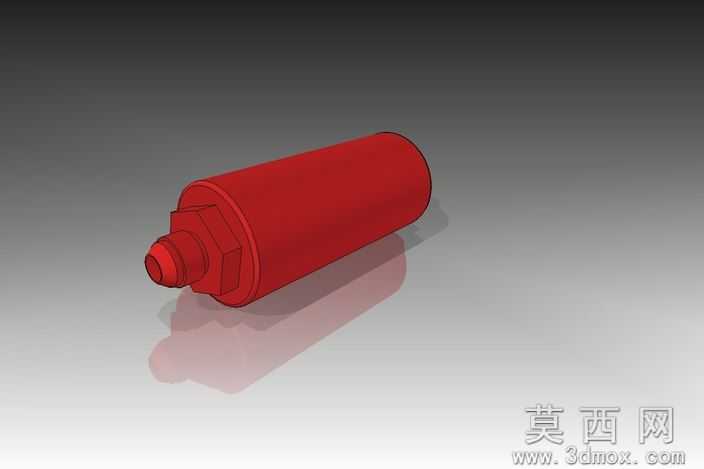

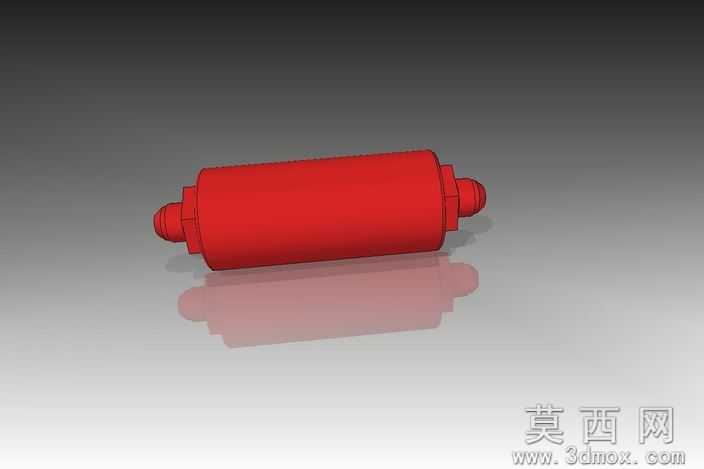

本作品为彼得森燃油滤清器的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械零部件设计的尺寸规范与装配逻辑，完整还原了该款滤清器的真实结构特征。建模初期先梳理燃油滤清器的功能逻辑，明确其作为燃油系统过滤部件的核心作用，即滤除燃油中的固体杂质、胶质水分，保障燃油供给洁净度，以此为基础确定整体外形为长圆柱主体搭配端部阶梯式接头的构型，先绘制主体回转截面草图，通过回转特征生成滤清器的主筒体结构，保证筒体壁厚均匀，符合承压部件的结构强度要求。端部接头部分采用多特征组合建模，依次完成外螺纹连接段、六角拧动台、密封贴合面的结构搭建，螺纹特征按照通用管螺纹标准生成，六角台的对边尺寸、倒角参数均匹配实际拆装工具的使用需求，密封面预留了密封件安装的环形槽位，还原真实产品的密封设计逻辑。建模过程中对各特征的父子关系进行合理梳理，避免特征冗余与参考混乱，所有圆角、倒角细节均按照实际加工工艺要求添加，筒体端部的收口结构、接头与筒体的衔接过渡都做了平滑处理，避免应力集中的结构缺陷。材质与渲染阶段，针对滤清器的实际外观属性，主体筒体赋予高饱和度红色哑光工程塑料材质，模拟产品外层的防护涂层质感，调整材质的粗糙度、反射参数让表面呈现均匀的漫反射效果，端部金属接头部分赋予金属钢材质，添加轻微的磨砂质感还原机加工金属的表面特征，渲染时采用三点布光方案，主光源从侧上方投射打出主体轮廓，辅光源补亮暗部避免死黑，添加地面反射效果增强模型的真实感，最终呈现的效果清晰展现产品的外形特征与结构细节。该模型完整还原了彼得森燃油滤清器的外部结构与接口尺寸，可用于燃油系统装配模拟、维修教学演示、产品展示等场景，建模过程中严格遵循机械设计的规范要求，所有结构特征均具备实际生产参考价值，无不符合工艺逻辑的虚构结构。
