全自动滤芯折叠加工生产设备三维设计

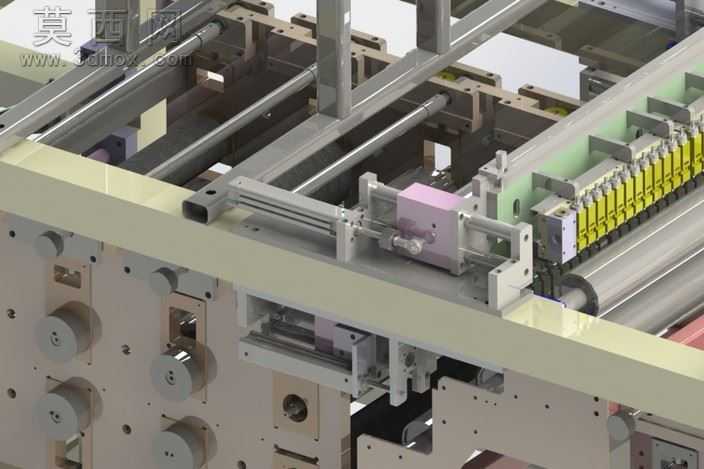

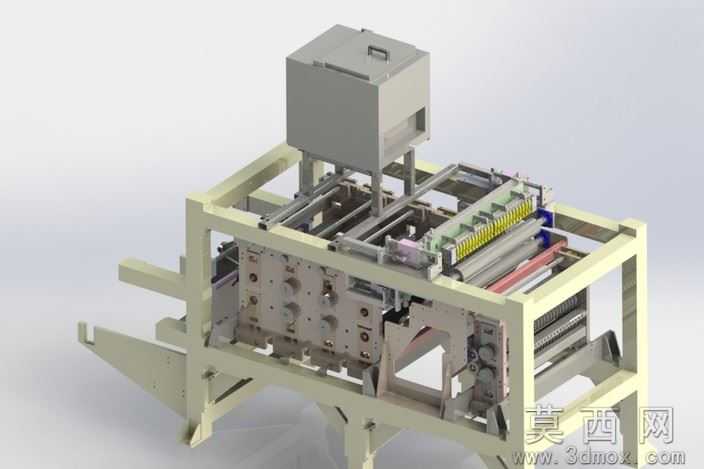

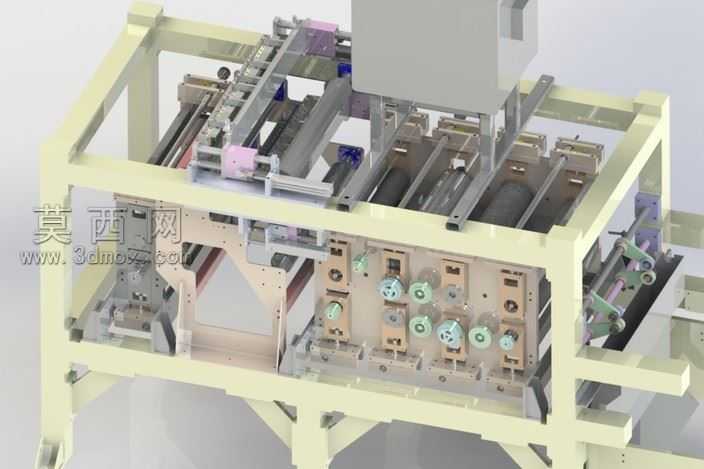

本模型为全自动滤芯折叠生产专用设备，采用三维参数化建模完成整体结构搭建，建模过程中对各功能模块进行独立装配约束，完整还原设备的真实机械结构与运行逻辑。模型主体采用方管焊接机架作为承载基础，机架材质设定为标准工业喷塑钢材，表面做哑光浅灰金属质感处理，各安装面预留标准装配公差，符合实际钣金焊接机架的加工工艺要求。设备上部设置原料上料模块，包含卷材放卷辊组、张力调节机构，辊轴采用镀铬金属材质，表面做高反光金属材质渲染，还原真实镀铬件的镜面质感；中部为核心折叠加工工位，集成双面对折压痕机构、热融胶涂布组件，折痕刀模采用合金工具钢材质，刃口部分做细微倒角处理，涂布头设置加热模块与胶路通道，结构细节完整还原热融胶复合的工作原理；下部设置成品出料输送机构，包含皮带输送线与成品接料托盘，皮带采用哑光橡胶材质，托盘做防滑纹理处理。设备的驱动系统完整建模，包含变频调速电机、传动齿轮组、同步带轮、直线导轨滑块等标准传动部件，各传动部件之间设置正确的运动副约束，可模拟设备运行时的动作逻辑；电控系统部分独立建模PLC控制箱、操作面板、变频器安装位，控制箱表面做拉丝不锈钢材质处理，面板上的按钮、显示屏均做细节还原，走线槽与线缆排布符合工业设备布线规范。建模过程中针对不同工位的高度调节结构做了详细设计，包含五档高度调节的丝杆锁紧机构，可适配不同规格尺寸的滤芯加工需求，各调节手柄采用防滑电木材质，表面做颗粒纹理渲染。整体渲染采用工业产品展示级光影设置，主光源模拟车间顶光效果，辅以侧补光突出设备的结构层次感，金属件、橡胶件、塑料件、电木件的材质参数分别调整，还原不同材质的反光、粗糙度、折射特性，让整体模型视觉效果贴近真实工业设备实物。设计过程中充分考虑设备的实际生产需求，各功能模块布局紧凑合理，操作维护预留足够的操作空间，传动路径简洁高效，可直接用于设备方案展示、结构优化验证以及生产加工参考。
