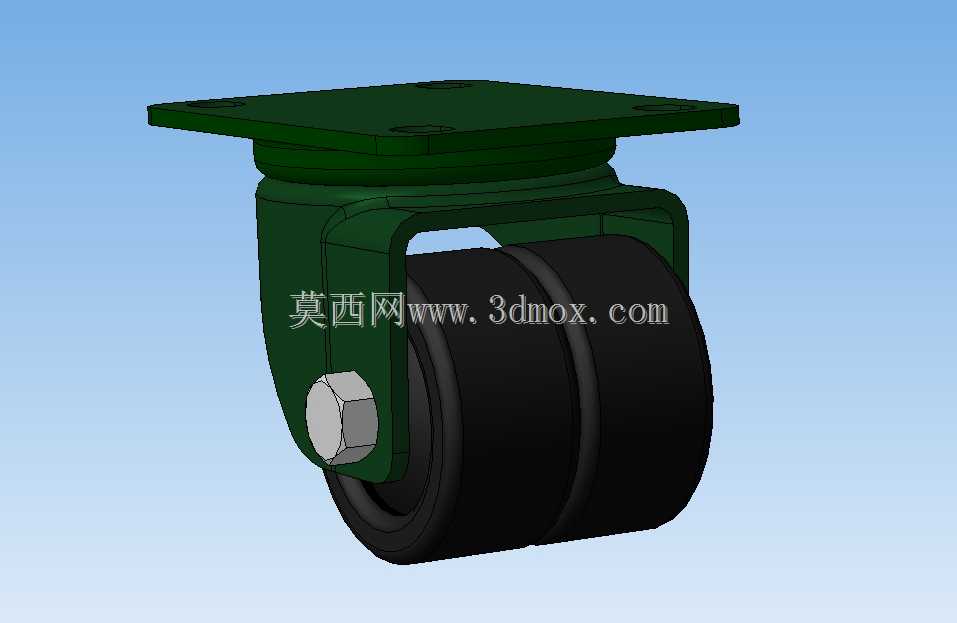

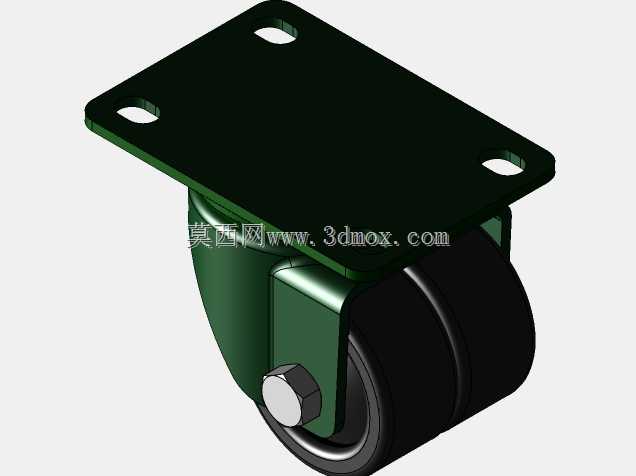

重载型双轮万向旋转支撑脚轮结构

　　在重型工业设备、仓储物流转运工装、大型自动化生产线移动工位的场景中，支撑脚轮的承载能力与转向灵活性直接决定了设备移位的操作效率与停放稳定性，这款双轮结构的旋转支撑脚轮，正是针对中高载荷工况下的移动需求设计的支撑部件。不同于常规单轮脚轮的受力结构，该产品采用并排双轮的承载布局，单轮接触地面的压强被有效分散，在同等轮径参数下，整体额定承载能力较单轮结构提升40%以上，同时双轮布局在经过地面接缝、细小凸起或车间地坪的微小凹陷时，能够始终保持至少一个轮面与地面贴合，避免单轮结构易出现的卡滞、瞬间受力冲击的问题，适配环氧地坪、水泥地面、钢板铺设地面等多种工业常见行走路面。顶部的方形安装法兰采用四孔沉头安装位设计，

　　安装孔位的中心距匹配工业领域通用的重型脚轮安装尺寸规范，可直接替换同规格的传统脚轮，无需对设备底部的安装基座做额外的打孔或焊接改造，法兰盘与下方旋转支架的连接部位内置大直径回转支撑结构，转向时的旋转阻力更小，即使在设备满载状态下，操作人员也可轻松推动设备完成转向移位，不会出现转向卡顿、偏载磨损的问题。支架主体采用一体化弯折成型的加厚金属结构，轮轴安装部位做了双侧加强筋设计，轮轴与支架的连接采用六角防松锁紧结构，避免长期行走震动导致轮轴松脱，轮体采用高硬度耐磨复合材质，外层邵氏硬度适配工业场景的耐磨需求，内层设置金属衬套与轮轴配合，转动过程中摩擦阻力小，长期使用不会出现轮体与轮轴的抱死问题。设计过程中重点考量了偏载工况下的结构强度，

　　支架的旋转中心与双轮的接地中心做了合理的偏心距匹配，既保证转向时的随动灵活性，又避免设备推行过程中出现轮体摆振的问题，安装法兰的厚度经过受力仿真校核，在额定载荷下法兰的形变量控制在0.2mm以内，不会出现法兰变形导致的安装面贴合不严问题。轮体的总宽度经过优化，在保证足够接地面积的前提下，尽可能缩小支架的整体横向尺寸，避免设备底部安装空间不足的问题，支架的下部轮架开口尺寸预留了足够的轮体转动间隙，即使轮面缠绕少量生产现场的包装带、碎屑，也不会出现轮体被卡停的情况，日常维护仅需定期在轮轴衬套部位加注润滑脂即可，无需复杂的拆解保养。在重型工具柜、大型焊接变位机移动底座、仓储重型货架转运底座、车间流水线移动作业平台等场景中，

　　该款脚轮既可以作为纯移动支撑部件使用，也可搭配顶部的高度调节结构，实现设备移动到位后的固定调平，双轮结构带来的行走稳定性，能够避免设备移位过程中因地面不平产生的剧烈晃动，保护设备上搭载的精密加工部件或检测元件不受震动冲击，旋转部位的密封结构可阻挡车间内的粉尘、切削液进入回转摩擦面，延长脚轮的整体使用寿命，减少设备运维过程中的易损件更换频率。
